隨著科技快速發展，真空系統和設備在眾多領域扮演著至關重要的角色，從高端科研設備到精密半導體制造工藝，都離不開高可靠性的電氣連接。今天小編帶您了解麥迪森科技的CTS型儀器饋通，一款用于真空系統的高性能電氣饋通產品。
產品簡介
CTS型饋通是基于MIL-C-26482軍用標準圓形連接器接口開發的真空電氣饋通。其**的可靠性、抗振性、抗沖擊性及優異的密封性，成為眾多高要求真空系統和設備的**。

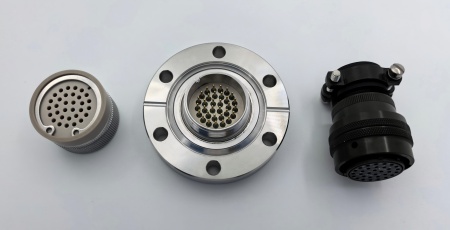

圖1（從左往右）依次為：
32針CTS饋通的大氣端連接器MT121-32CTS-AIR、焊接在CF40法蘭上的CTS饋通MT120-32CTS-DS-C40以及真空端連接器MT121-32CTS-PK-SR
產品特點
1. 密封性能：采用玻璃陶瓷封裝技術，漏率低至<1×10-12Pa·m3/s He，為真空系統提供可靠的密封性，確保真空環境的穩定。
2. 連接方式：使用插針（Pin）和插孔（Socket）連接線纜和饋通，通常采用壓接的接線方式，也可根據具體需求選擇焊接的接線方式。
3. 安裝方式：大氣端采用卡扣連接，操作簡便快捷；真空端可選螺紋連接或直插式連接。
4. 引腳配置：提供多種引腳數量可選6/10/19/32/41，滿足不同設備的電氣連接需求。
5. 電氣參數：最高電壓500V DC，最大電流每針5A，滿足大多數真空設備的電氣需求。
6. 適配法蘭：由于饋通尺寸較大，僅6針CTS型饋通可以安裝在CF25法蘭上，其他引腳數量的饋通均需安裝在 CF40以上尺寸的法蘭。

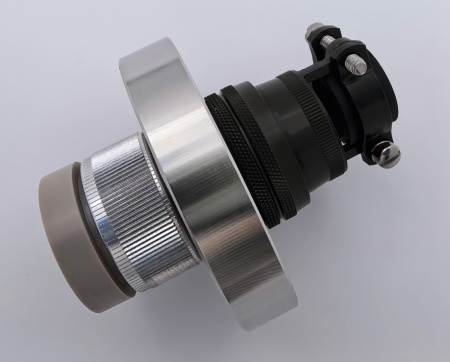

圖2：CTS饋通與兩側連接器的裝配圖
應用場景
CTS型饋通由于其出色的性能和靈活的配置方案，廣泛應用于以下場景：
1. 真空系統的控制信號傳輸：可實現將電磁閥、步進電機等設備的控制信號安全穩定地引入真空腔體。
2. 真空系統的精準傳感測量：可實現將溫度傳感器、位移傳感器等多種傳感設備的信號無損引出，形成完整的真空環境監測系統。
3. 真空系統的電機控制穩定連接：可實現對真空系統中的旋轉臺、線性平臺等設備進行穩定的電源供應及編碼器的反饋信號傳輸。
4. 部分電子束或離子源輔助電路的可靠連接。
麥迪森科技致力于為科研與工業界提供可靠的真空電氣解決方案。如需了解更多產品詳情或獲取定制化解決方案，歡迎聯系我們的技術團隊。
