真空電極饋通專為滿足真空環境中的電氣連接需求而設計，而如何選擇饋通類型，取決于工作電壓、電流、頻率、溫度等關鍵參數。我司提供多種類型的電饋通，包括SUB-D型、SUB-C型、CM圓微型、同軸型、高功率型等，其均可兼容超高真空系統，同時匹配合適的法蘭，滿足您對不同真空度產品的需求。

一、SUB-D型饋通

SUB-D饋通以“D”字形的電極排列輪廓而命名，這種設計可在有限空間內集成多個針腳或插針，以實現多路電流的傳導，通常用來連接數據、控制信號或電源。標準SUB-D饋通具有9、15、25、37、50等多種規格的電極數量可供選擇。我司提供的標準SUB-D饋通其最高電壓為500V，在所有電極均通電的情況下，每個電極的最大電流為3A。安裝SUB-D饋通所需的最小法蘭為CF40/KF25。

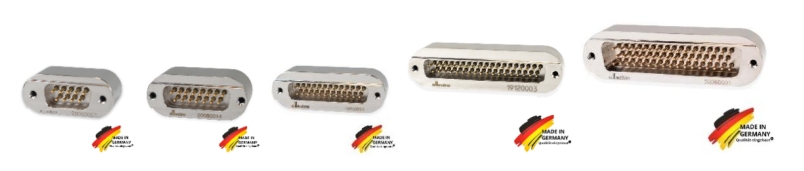

可焊接版SUB-D09/SUB-D15/SUB-D25/SUB-D37/SUB-D50饋通

除上述標準版SUB-D饋通外，我司還提供更多定制化選項，以滿足您的特定需求：

- 高電流版：每個電極上施加電流可達6A。

- 高密度版：有限空間內提供更密集的電極排布。

- 組合版：將高功率電極、同軸電極和標準電極組合排布于SUB-D外殼。

- 熱電偶版：電極可替換為熱電偶材料。

如果您對SUB-D饋通感興趣，或有任何特殊需求，請聯系我們獲取更多信息。

二、SUB-C型饋通

SUB-C饋通以“C”字形的電極排列輪廓而命名，該設計同樣可以在有限空間內提供多個電極。相比SUB-D饋通，SUB-C饋通的電極數量固定為9針，每個電極可承載的最大電流為5A，因此SUB-C饋通常用于更高功率和更高可靠性要求的場合。此外，由于SUB-C饋通外形更加緊湊，可安裝最小法蘭為CF16/KF16。

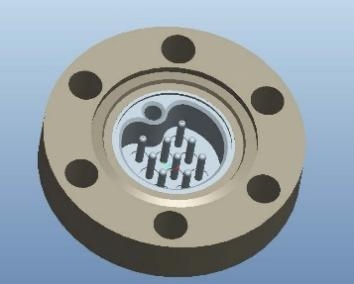

安裝在CF16法蘭SUB-C饋通模型圖

三、CM圓微型饋通

CM圓微型饋通是圓形外觀、微型尺寸的緊湊型設計，提供6針、12針、19針三種不同規格可選，其中6針規格的電極直徑更大，可承受更高的電壓和電流。與SUB-D饋通不同，圓微型饋通的所有規格具有相同的外觀尺寸，均可安裝在CF16/KF25法蘭上。

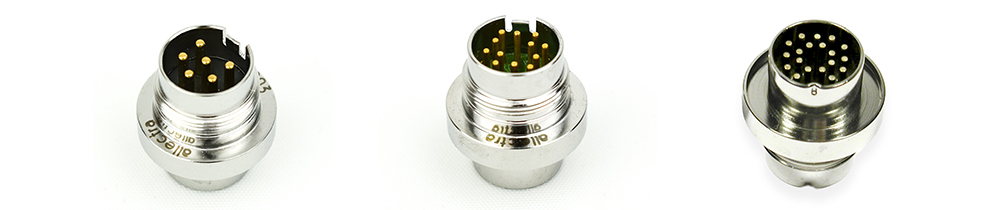

可焊接版CM6/CM12/CM19饋通

四、同軸饋通

前述三種饋通的電極排布設計較為緊湊，可滿足對節省空間、信號傳輸、連接穩定性、電源與信號管理優化等方面的基本需求。然而，當我們對高頻信號傳輸、信號完整性和可靠性等方面提出更高的要求時，同軸饋通將是不二選擇。

同軸饋通是對含有兩個及以上同心導體饋通的統稱，其設計通常包含外層金屬管或屏蔽導體，及同心的圓柱形中心導體，內外部導體由氧化鋁陶瓷隔離并絕緣。大部分同軸饋通可提供單端和雙端兩種幾何形狀，屏蔽方式分為接地屏蔽和浮地屏蔽兩種。

單端和雙端：是指同軸饋通的真空端和大氣端接口是否一致，其中單端同軸饋通的真空端為導體電極，而雙端同軸饋通的真空端接口與大氣端一致。單端同軸饋通適用于單向信號傳輸，如射頻輸入等；而雙端同軸饋通則適用于雙向信號傳輸，如射頻反饋等。此外，由于雙端同軸饋通具有更強的屏蔽性能，可用于對噪聲屏蔽有嚴格要求的場合。

接地和浮地：接地屏蔽通過將機殼與大地連接，釋放電荷。而浮地屏蔽則使電路或設備與公共地線隔離，減少干擾，提高抗干擾能力。需要注意的是，浮地屏蔽可能出現靜電積累，發生靜電放電現象，從而造成靜電擊穿或強烈干擾，可通過連接單獨的地線，有效解決該問題。

50Ω阻抗匹配：可匹配50Ω阻抗的同軸饋通具有最小的信號反射損耗，確定信號的穩定傳輸，避免信號失真空和性能下降。

我司可提供BNC、MHV、SHV、type-N、SMA、SMB、Microdot等多種型號的同軸饋通，以滿足您對于同軸饋通的不同需求。

1. BNC

標準BNC饋通為經濟通用型的同軸連接需求解決方案，應用快速便捷，將連接器插入饋通并輕松旋轉即可實現穩固連接。由于幾何形狀的限制以及氧化鋁陶瓷相對較高的介電常數，標準BNC饋通沒有固定的阻抗，其最高電壓為500V DC，最大電流為3A。標準BNC饋通具有單端和雙端兩種選項。

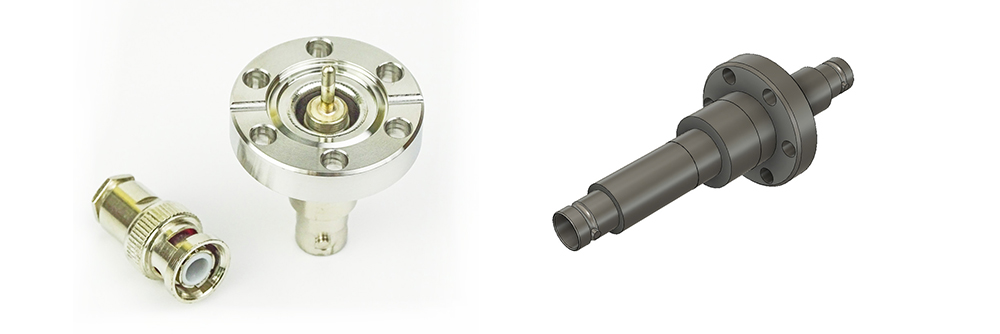

安裝在CF16法蘭單端/雙端BNC饋通

此外，我司提供具有50Ω阻抗匹配的BNC50饋通。該饋通可承載的電壓電流與標準BNC饋通相同，單端BNC50饋通可使用最高頻率為100MHz，雙端BNC50饋通可使用最高頻率為4GHz，同時雙端BNC50饋通可選浮地屏蔽。

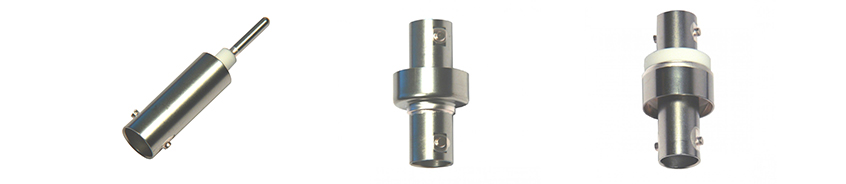

可焊接版單端/雙端接地/雙端浮地BNC50饋通

2. MHV（微型高壓）

MHV同軸饋通是BNC饋通的微型高壓版，相比BNC饋通，MHV可承載的電壓達5KV DC。標準MHV饋通同樣沒有固定的阻抗，僅提供單端選項。

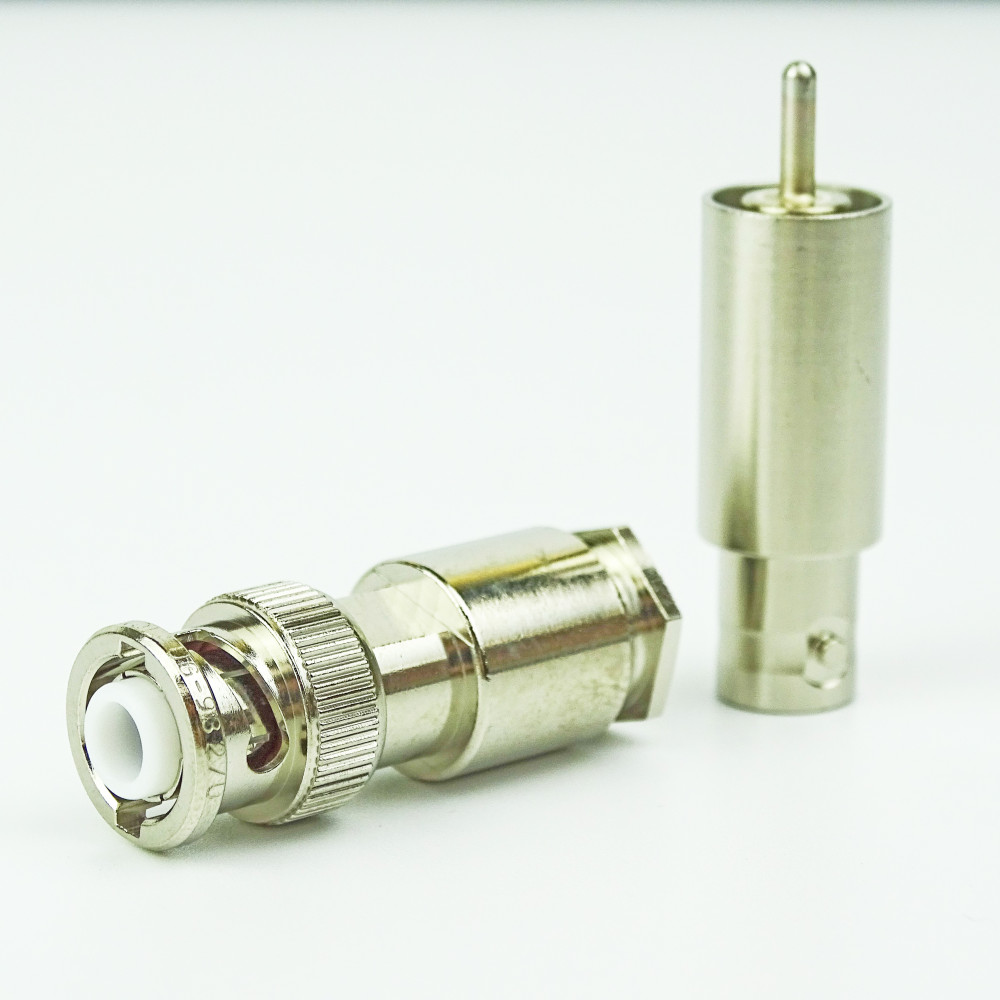

可焊接版標準MHV饋通

同樣，我司提供具有50Ω阻抗匹配的MHV50饋通，該饋通可選單端或雙端，且雙端饋通可提供浮地選項。

3. SHV（安全高壓）

SHV饋通同樣用于高壓信號傳輸，與MHV饋通不同在于其安全性設計。SHV連接器具有一個凹入的母觸點，可有效防止在斷開連接器時發生電擊危險。標準SHV饋通同樣沒有固定的阻抗，提供SHV、SHV10及SHV20三種版本，分別對應最高電壓為5KV、10KV、20KV DC，最大電流為5A、10A、15A。其中，SHV版可提供雙端選項，而SHV10和SHV20僅提供單端選項。

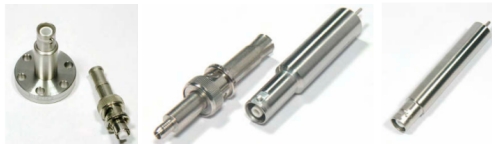

焊接在CF16法蘭SHV饋通及大氣端接頭/可焊接版SHV10饋通及大氣端接頭/可焊接版SHV20饋通

同樣，我司提供具有50Ω阻抗匹配的SHV50饋通，該饋通可承載最大電壓為6KV，最大電流為5A，可提供單端、雙端接地、雙端浮地三種選項。

4. Type-N

Type-N饋通專為滿足對耐用性、防風雨及高性能信號傳輸?shù)男枨蠖O計，采用螺紋連接，用于傳輸高功率、低損耗的微波信號。我司提供的單端Type-N饋通高頻信號可達200MHz，可承載最大電壓為3KV DC，最大電流為5A，具有50Ω阻抗匹配。Type-N饋通提供雙端版本，最高頻率可提升至6.5GHz，同時雙端可提供接地和浮地兩種選項。

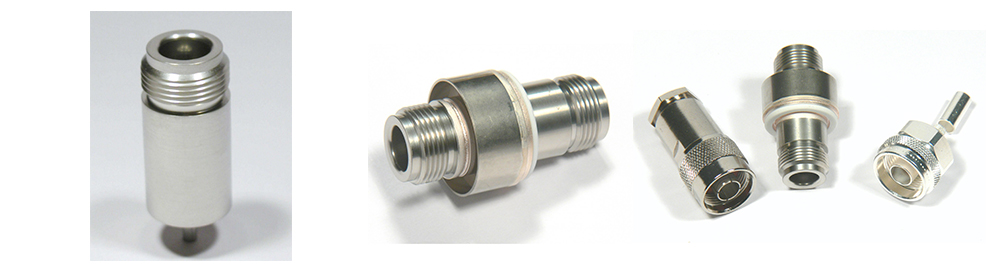

可焊接版單端/雙端接地/雙端浮地type-N饋通

5. SMA

SMA饋通作為一種小型螺紋連接的同軸饋通，應用廣泛，也是全球加速器設施的**連接方式。SMA饋通具有50Ω匹配阻抗，可承載最大電壓為1KV DC，最大電流為3A，最高頻率為6.5GHz。SMA饋通可提供單端和雙端、接地和浮地多種選項。

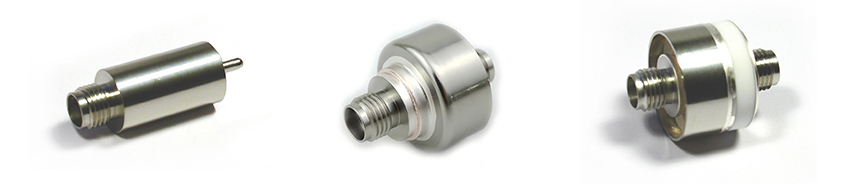

單端/雙端接地/雙端浮地SMA饋通

此外，我司可提供改進版雙端SMA饋通，使其承載頻率可達18GHz、27GHz、40GHz。需要注意的是，40GHz版本的SMA饋通也被稱為Type-K饋通，由于該饋通內部使用O圈密封，因此不適用于超高真空環境。

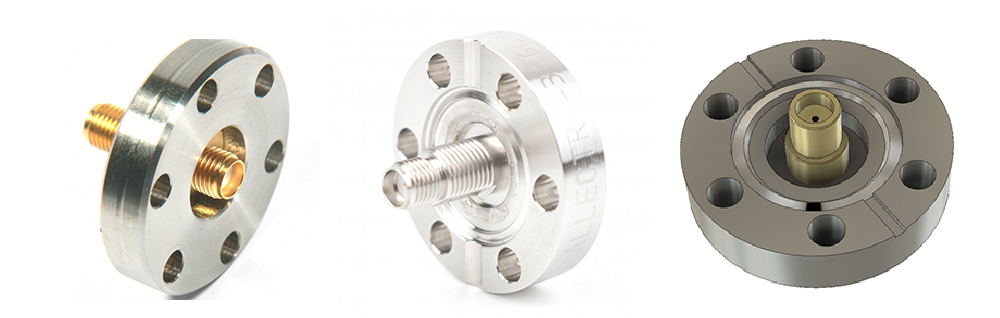

18GHz/27GHz/40GHz雙端SMA饋通

6. SMB

SMB同軸饋通可實現快速插拔，其外層導體彈片的中心定位功能和重疊絕緣子設計，使安裝過程簡單快捷，同時確保其在振動環境下保持良好性能。SMB饋通尺寸較小，可實現高密度排布，非常適合空間有限的同軸應用。我司提供的SMB饋通具有50Ω阻抗匹配，可確保信號傳輸?shù)馁|(zhì)量要求。SMB饋通最大電壓為500V DC，最大電流為1A，最高頻率為1GH，可提供單端和雙端選項。

安裝在CF16法蘭雙端SMB饋通

7. Microdot

Microdot是適用于超高真空環境的微密同軸饋通，以其微小的螺紋設計廣泛應用于晶振傳感器等領域。其中，Microdot連接器用于真空端，BNC接頭連接到控制器電纜。此外，為了滿足特定應用中的溫控需求，Microdot饋通還可增加水冷選項。

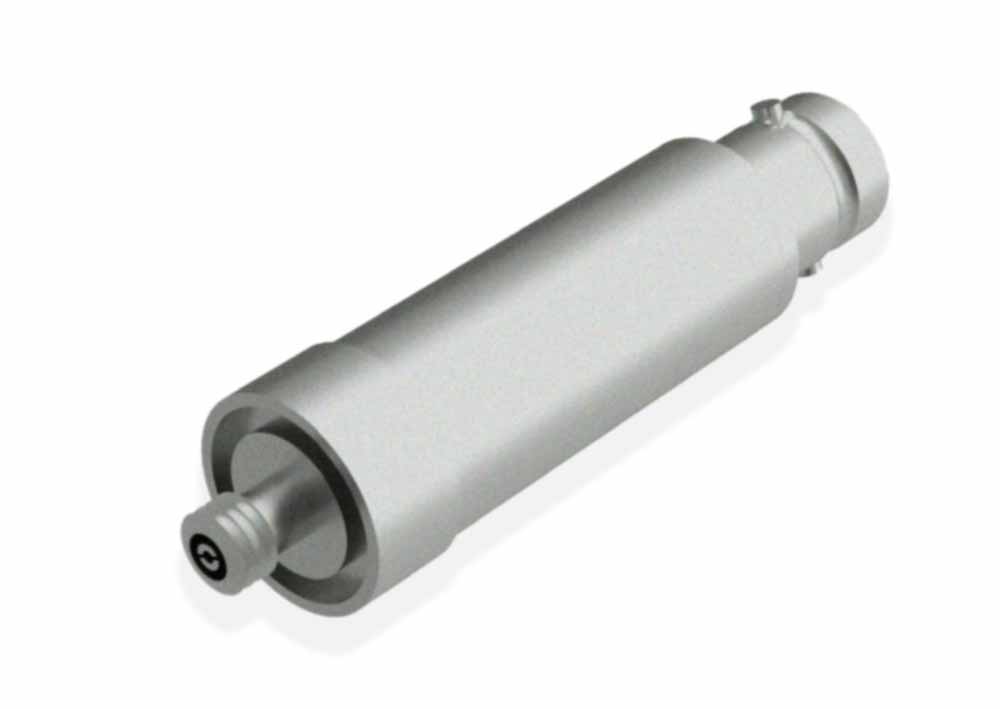

Microdot饋通

8. 三同軸饋通

三同軸饋通因其三同軸屏蔽的結構設計，尤其適用于對高功率無特別要求但對信號穩定性和可靠性有嚴格要求的應用場景，比如用于需要傳輸多個電信號的真空環境中。三同軸饋通可承載最大電壓為500V DC，最大電流為5A。需要注意的是，該饋通在真空端和大氣端所使用的連接器相同。

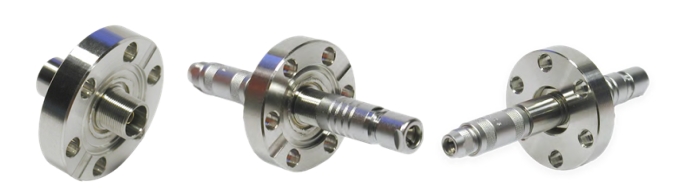

安裝在CF16法蘭三同軸饋通（不含連接器）/含連接器（真空側）/含連接器（大氣側）

五、功率饋通

除上述信號傳輸外，您可能還會遇到需要將高電壓或大電流引入真空系統的場景，此時需要使用功率饋通。高電壓信號的主要應用包括提供高壓電源、制造電力驅動系統、確保電氣元件間的安全隔離，防止電流泄漏等。大電流信號在制造電弧加熱或電流加速系統等方面也起到重要作用。我司提供的功率饋通覆蓋廣泛的電壓和電流范圍，以滿足不同應用的特定需求。需要注意的是，隨著功率的增加，可選擇的產品范圍會相應變窄。

1. 低功率型：500V/1KV

低功率型饋通可選鉬、不銹鋼、鎳、銅、可伐合金等材料作為電極。其中，使用鉬電極的最高電壓為500V，最大電流為8A，對應導體直徑為0.8mm。使用其他材料的電極最高電壓可達1KV，但可通過的最大電流略有差異：不銹鋼最大電流為1A，可伐合金為7A，銅為20A，對應導體直徑為1.3mm。

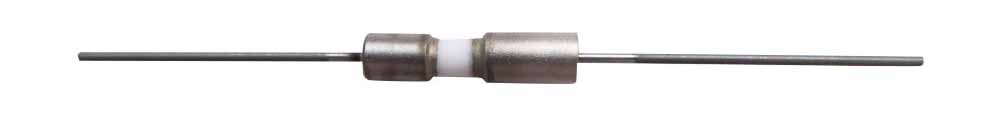

（261-08MO500）Mo電極功率饋通

2. 中功率型：5KV

中功率型饋通可選不銹鋼、鎳、銅等材料作為電極。三種材料均可實現最高電壓5KV，但可通過的最大電流仍有區別：不銹鋼最大電流為1A，鎳為7A，銅為20A，對應導體直徑為1.3mm。

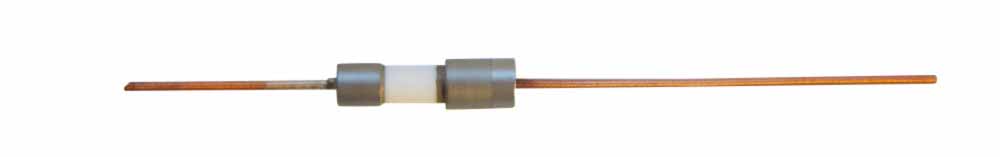

（261-13CU5K）Cu電極功率饋通

3. 高功率型

高功率型饋通，通過改變導體材料和直徑，可實現多種規格選擇，包括5KV/10KV 30A，5KV 150A，3KV 250A，3KV 600A，3KV 1000A等。對于不銹鋼導體，可實現最大功率為5KV 7A，對應導體直徑為2.4mm。對于鎳導體，可實現最大功率為5KV 75A，對應導體直徑為6.35mm。對于銅導體，可實現最大功率為8KV 800A，對應導體直徑為19mm。

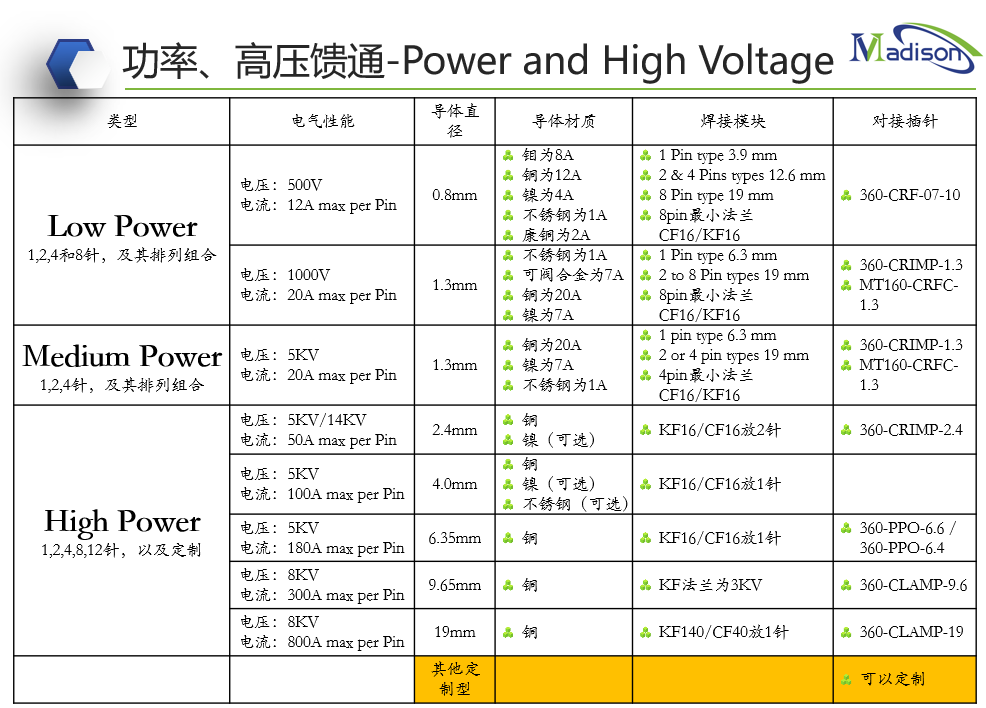

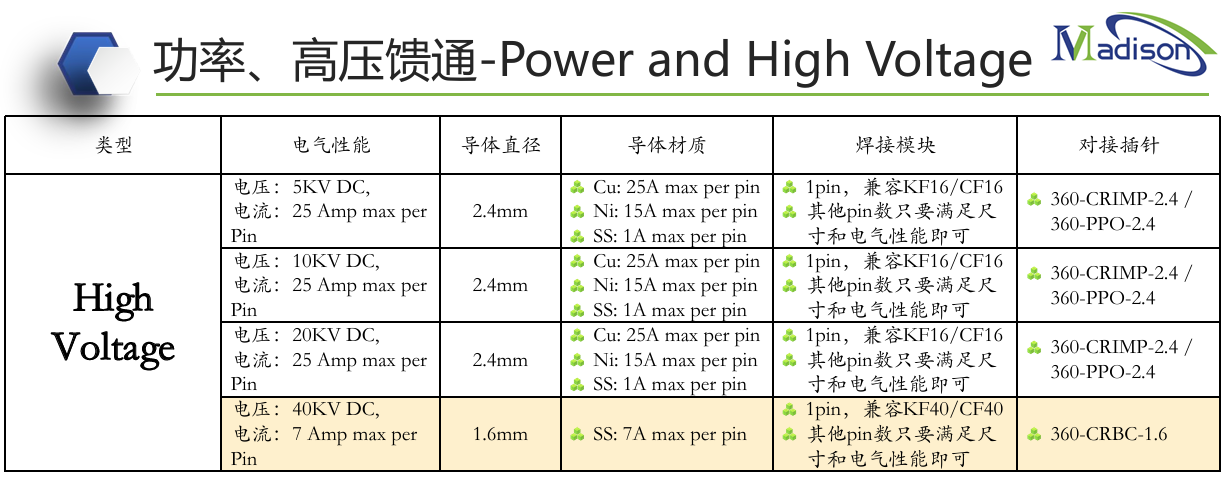

更多關于上述三種功率饋通的信息，請參考下表。

4. 帶MS插頭的多路饋通

MS連接器遵循MIL-C-5015的軍事標準，采用螺紋固定，廣泛應用于軍事、航空航天、工業以及其他高要求環境中。使用MS連接器的饋通具有以下特點：高可靠性，MS連接器的高質量設計和材料使得帶有MS插頭的饋通具有極高的抗干擾、抗震動和抗腐蝕能力，可在極端條件下穩定工作；高功率承載能力，適用于高電壓和大電流傳輸，滿足高功率應用需求；標準化和兼容性，MS插頭是軍用標準連接器，具有良好的兼容性。

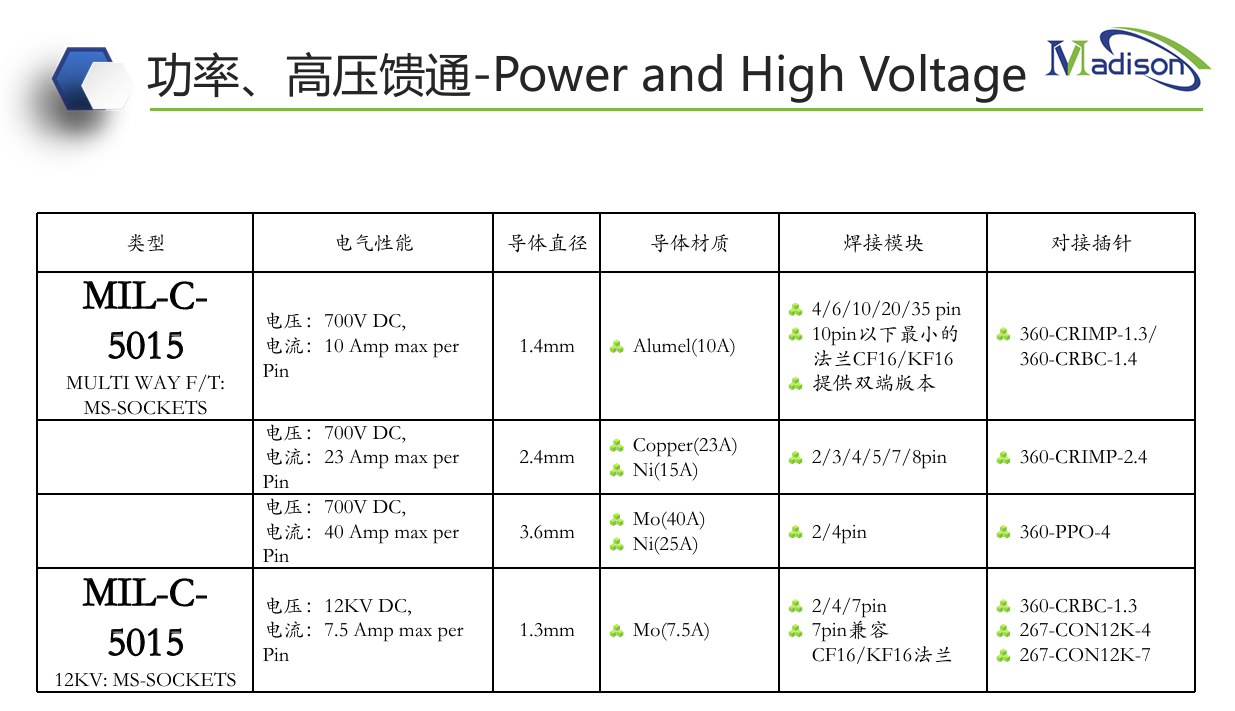

我司提供使用MS插頭的饋通規格有：700V 10A，700V 23A，700V 40A，12KV 7.5A等。更多信息可參考下表。

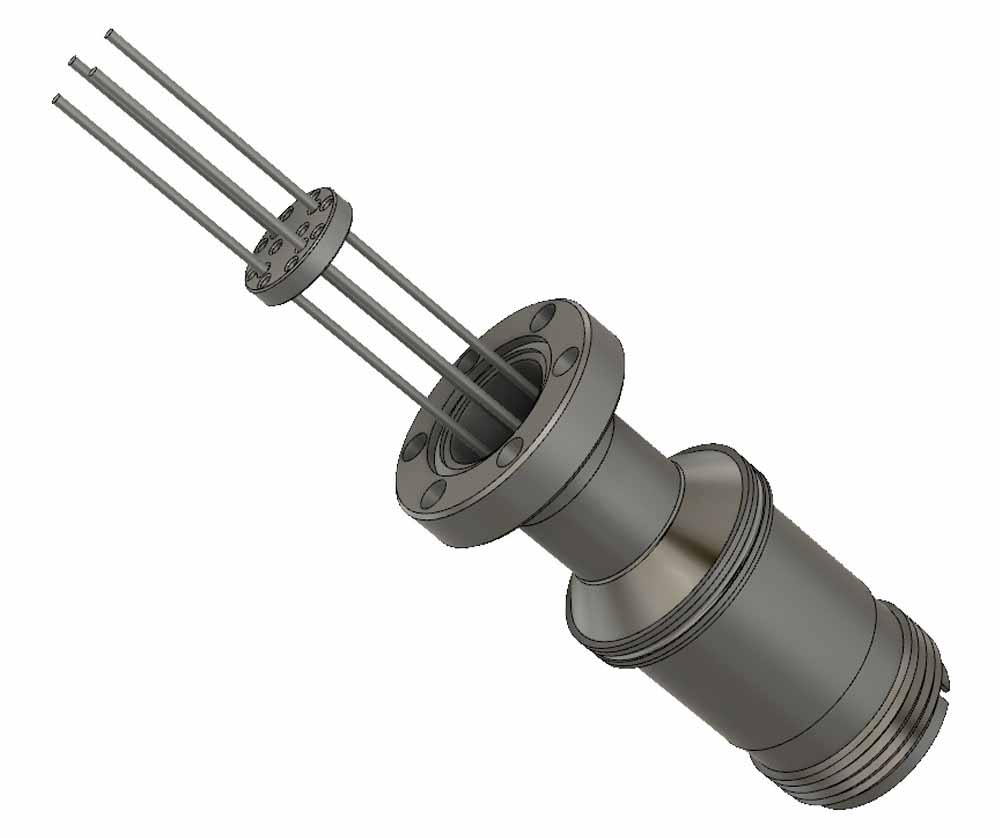

鋁導體（帶MS插頭）功率饋通221-10AL700-4-C16

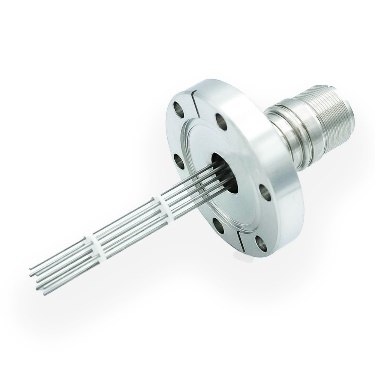

鉬導體（帶MS插頭）功率饋通267-075HV12K-7-C40

5. 功率護套型饋通

功率護套型饋通可承載更高電壓，并提供了快速便捷的連接方式。通過與功率護套型連接器的配對，這種饋通實現了簡便安全的連接，同時增加了饋通的支撐距離。該饋通在真空端具有更長的饋通長度，可確保電氣隔離和安全，這在高功率應用中尤為重要。

我司提供的功率護套型饋通規格有5KV、10KV、20KV、40KV等，使用不同的導體材料，可實現不同的功率。更多信息可參考下表。

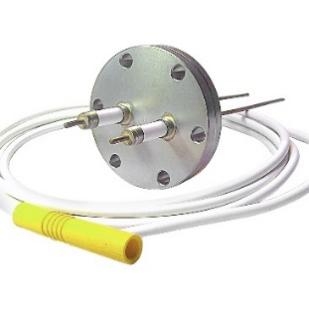

安裝在CF40法蘭不銹鋼導體5KV功率護套型饋通265-001SS5K-2-C40

6. 高壓饋通

前述饋通可承載的最高電壓為40KV，如需使用更高的電壓，須對饋通絕緣體進行特殊處理，防止饋通被高壓擊穿。常見的處理方式是采用溝槽狀陶瓷設計，增加絕緣體表面的爬電距離，使饋通可承受更高的電壓。

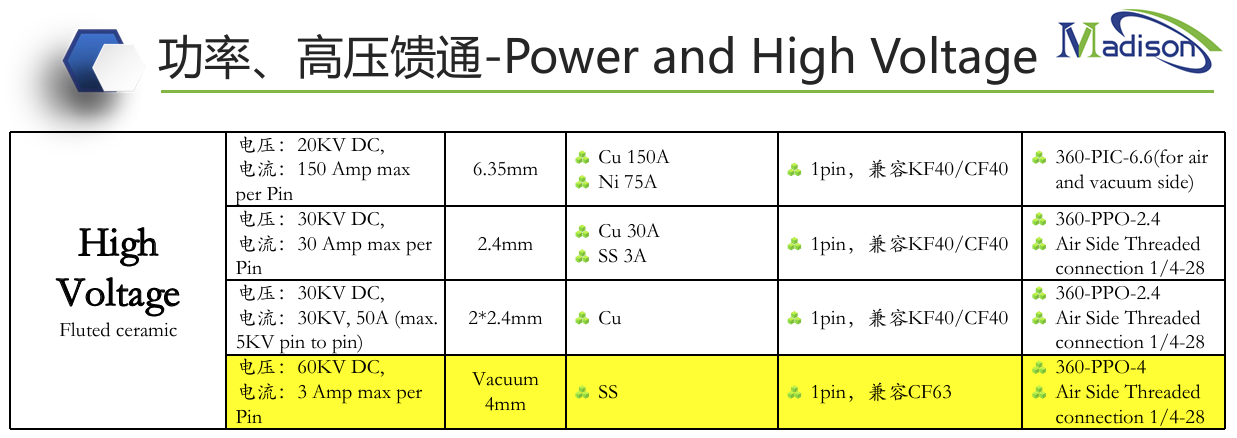

我司提供的高壓饋通規格有20KV、30KV、60KV等。更多信息可參考下表。

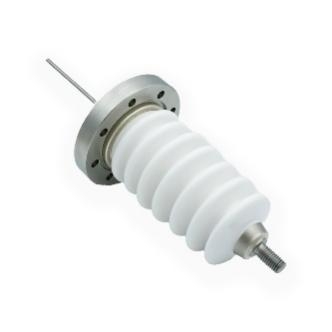

安裝在CF63法蘭不銹鋼導體60KV高壓饋通

總結

在探索真空系統電氣連接解決方案時，您會發現我們可提供一系列多樣化的饋通類型，以滿足不同應用場景的需求。在選擇合適的電氣饋通件時，首先要明確您的真空應用場景，不同的應用可能會饋通件的性能要求有所不同。接下來需要考慮電壓、電流、頻率等技術要求，以確保所選饋通件能完美匹配您的設備和應用要求。
