CF法蘭，全稱Conflat Flange，是一種可拆卸的，能承受高溫烘烤的金屬靜密封法蘭，通常用于高真空和超高真空設備。

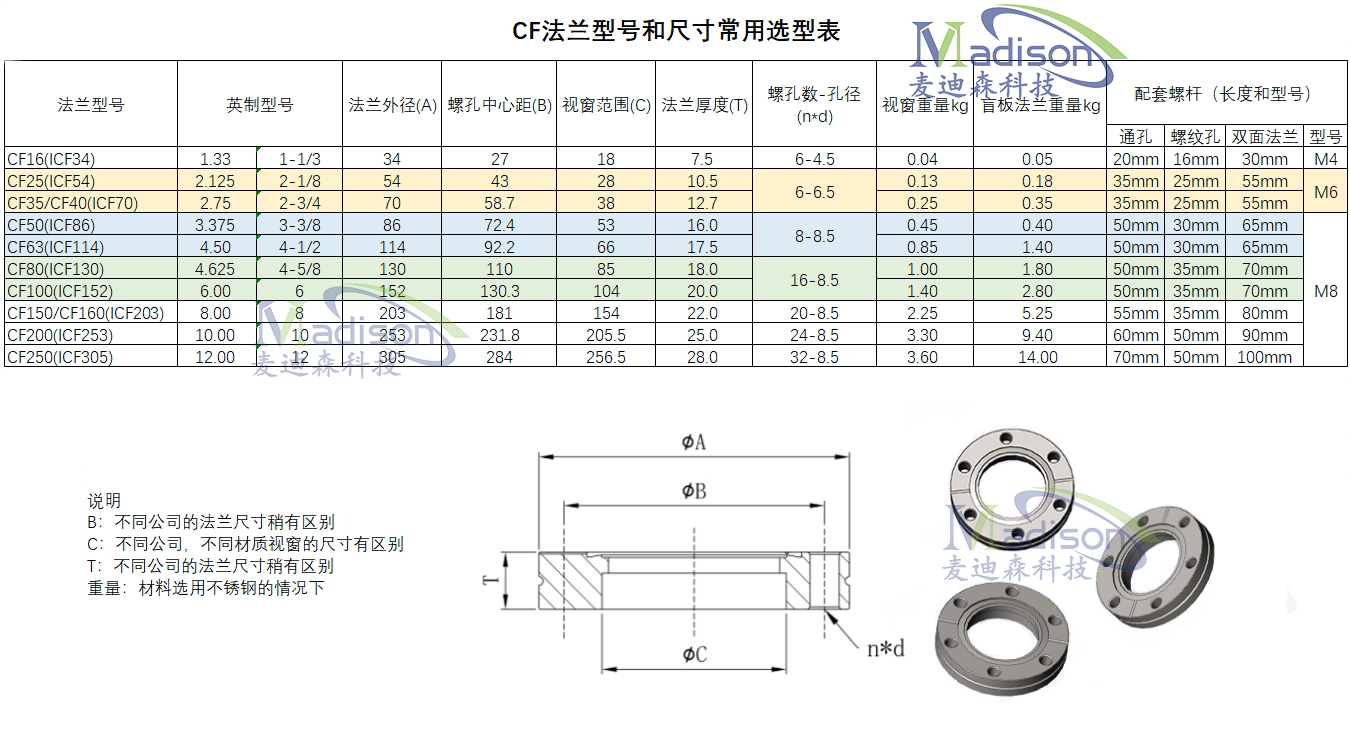

CF法蘭的直徑尺寸包括：16、40、63、100、160、200、250等，具體詳見下表。適用的真空度高達10^-12mbar。 CF法蘭型號和尺寸常用選型表

CF法蘭分為固定型和松套型兩種。固定型法蘭為一體化結構。松套型法蘭由擠壓銅墊圈的刀口部分和通過螺栓的固定部分構成。法蘭上可開通孔或螺紋孔。開有通孔的法蘭要通過螺栓和螺母固定；開有螺紋孔的法蘭可直接使用螺栓固定。

法蘭的內側有凸起的鋒利刀口，通過擠壓無氧銅墊圈（或其他軟金屬）使其變形而達到密封真空的目的，是全金屬材料的密封方式，被廣泛應用于超高真空系統中。

CF法蘭的特點是不分雌雄，包括無氧銅墊圈在內全部由金屬構成，因此可以承受高溫（250℃以上）烘烤。其缺點是價格高，無氧銅墊圈不能多次重復使用。

CF法蘭安裝

CF法蘭的安裝要求較高。因?yàn)闊o氧銅墊圈被擠壓后會變形，所以用均等力量扭緊螺栓非常重要。如果螺栓用力不均勻，會使對角位置的法蘭翹起，以至于漏氣。扭緊螺栓的力矩大約如下：M4螺栓20 kgf·cm，M6螺栓70 kgf·cm，M8螺栓100 kgf·cm。

ConFlat 法蘭和墊片的材料

典型的ConFlat 法蘭材料有奧氏體不銹鋼 304L、316L、316LN 和表面硬化鋁合金等；密封墊片可以采用多種材料，墊片的材料決定了接頭的耐溫，并在一定程度上決定了所能達到的極限壓力。

無氧銅墊片：可以用于1E^-13mbar以下的超高真空，耐受 -196° C 到 450°C 之間的溫度循環。然而，在高溫烘烤時，墊片暴露在空氣中的部分會氧化形成一層氧化膜，在法蘭拆卸過程中，氧化膜可能會剝落到腔室中。對于需要頻繁長期高溫烘烤的系統，建議使用鍍銀合金墊片。

鍍銀墊片：可以達到和無氧銅墊片相同的真空度，耐受同樣的溫度，但是烘烤時不容易被氧化或者與法蘭粘連，在真空下的放氣率也更低。

鋁制墊片：鋁制的CF法蘭需使用鋁制墊片——而不是銅制的。但是，如果烘烤溫度限制在 200°C 以下，鋁墊片可用于不銹鋼CF法蘭。

氟橡膠（FKM/Viton）、聚四氟乙烯（PTFE/Teflon）等非金屬材質的墊片：由于墊片材料本身的物理性質限制，非金屬墊片的無法耐受特別高溫度的烘烤，而且由于非金屬材料具有更高的放氣率和滲透率，所以使用非金屬墊片時很難獲得非常高的真空度。

參考：

[1] 安捷倫真空：ConFlat 法蘭發明 60 周年了帶你了解它

[2] 《實用真空技術》

[3] 部分來自網絡

使用注意事項

CF法蘭使用時有幾個注意點：螺栓一定要涂抹MoS2，以免螺栓和螺母咬合卡死；法蘭外周要對齊；法蘭面要保持一點距離，為烘烤后繼續上緊螺栓留出余地。

CF法蘭中，刀口要切入金屬密封圈來實現真空密封。長期使用，刀口會逐漸變鈍。另外，受硬器碰撞后刀口容易受傷。這時的補救措施之一，是使用IPD金屬密封圈。IPD金屬密封圈不依靠法蘭的刀口，而依靠刀口外周的斜面來密封。
