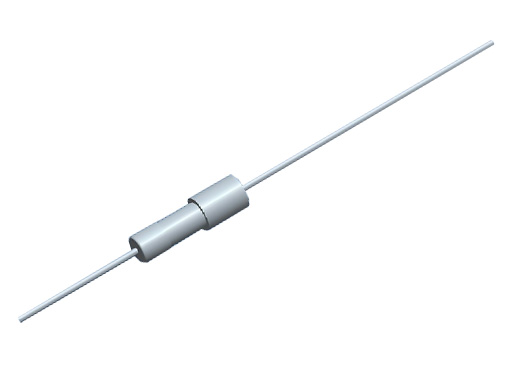

中功率饋通可選1/2/4針，電極可選鎳、不銹鋼及銅等多種材質，電極直徑為1.3mm，最高電壓為5KV。銅電極的最大電流為25A，鎳電極為8A，不銹鋼電極為1A。
產品詳情
中功率饋通可選1/2/4針，饋通材質為不銹鋼和陶瓷，電極可選鎳、不銹鋼及銅等多種材質，電極直徑為1.3mm，最高電壓為5KV。銅電極的最大電流為25A，鎳電極為8A，不銹鋼電極為1A。溫度范圍-200~450℃，極限真空<1E-10mbar。由于饋通尺寸較小，適用于尺寸受限的應用場景，可兼容的最小尺寸法蘭為CF16，可根據需求定制其他法蘭饋通和導體材質組合，或選擇可焊接版饋通。可選配饋通兩端的連接器及線纜。
產品特征
中功率饋通。
多種材質可選：鎳、銅、不銹鋼，其他材質可咨詢客服。
尺寸小，適用尺寸受限的應用場景。
1/2/4單模塊可選，最小兼容CF16。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
5KV，1.3mm饋通規格參數 | |
材質 | 不銹鋼、陶瓷 |
導體材質 | 鎳(NI)、不銹鋼(SS)、銅(Cu)等 |
導體直徑? | 1.3mm |
最高電壓 | 5KV DC |
最大電流 | 25A |
溫度范圍 | -200℃~450℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

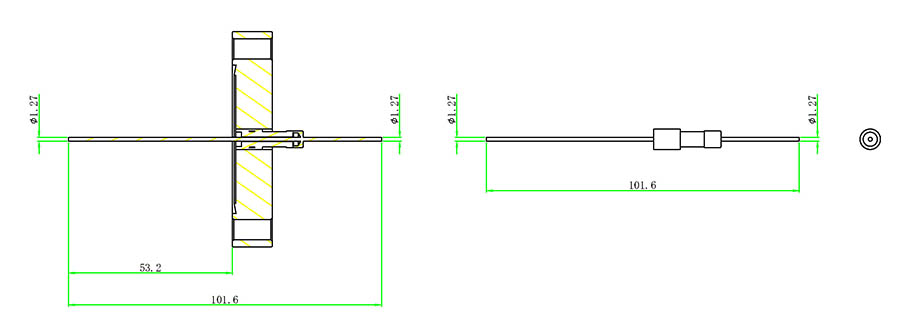

產品尺寸
中功率真空饋通+CF/KF法蘭選型表 | |||||||
針數 | 導體材質 | 導體直徑(mm) | 電流(A) | 電壓(KV) | 焊接尺寸(mm) | CF16法蘭對應型號 | KF16法蘭對應型號 |
1 | 銅(Cu) | 1.3 | 25 | 5 | 6.3 | MT150-13CU5K-C16 | MT150-13CU5K-K16 |
2 | 銅(Cu) | 1.3 | 25 | 5 | 19 | MT150-13CU5K-2-C16 | MT150-13CU5K-2-K16 |
4 | 銅(Cu) | 1.3 | 25 | 5 | 19 | MT150-13CU5K-4-C16 | MT150-13CU5K-4-K16 |
1 | 鎳(Ni) | 1.3 | 8 | 5 | 6.3 | MT150-13NI5K-C16 | MT150-13NI5K-K16 |
2 | 鎳(Ni) | 1.3 | 8 | 5 | 19 | MT150-13NI5K-2-C16 | MT150-13NI5K-2-K16 |
4 | 鎳(Ni) | 1.3 | 8 | 5 | 19 | MT150-13NI5K-4-C16 | MT150-13NI5K-4-K16 |
1 | 不銹鋼(SS) | 1.3 | 1 | 5 | 6.3 | MT150-13SS5K-C16 | MT150-13SS5K-K16 |
2 | 不銹鋼(SS) | 1.3 | 1 | 5 | 19 | MT150-13SS5K-2-C16 | MT150-13SS5K-2-K16 |
4 | 不銹鋼(SS) | 1.3 | 1 | 5 | 19 | MT150-13SS5K-4-C16 | MT150-13SS5K-4-K16 |
| 備注：其他法蘭和導體材質的組合請咨詢客服。 | |||||||
中功率真空饋通+焊接版選型表 | ||||||
針數 | 導體材質 | 導體直徑(mm) | 電流(A) | 電壓(KV) | 焊接尺寸(mm) | 型號 |
1 | 銅(Cu) | 1.3 | 25 | 5 | 6.3 | MT150-13CU5K-WV |
2 | 銅(Cu) | 1.3 | 25 | 5 | 19 | MT150-13CU5K-2-WV |
4 | 銅(Cu) | 1.3 | 25 | 5 | 19 | MT150-13CU5K-4-WV |
1 | 鎳(Ni) | 1.3 | 8 | 5 | 6.3 | MT150-13NI5K-WV |
2 | 鎳(Ni) | 1.3 | 8 | 5 | 19 | MT150-13NI5K-2-WV |
4 | 鎳(Ni) | 1.3 | 8 | 5 | 19 | MT150-13NI5K-4-WV |
1 | 不銹鋼(SS) | 1.3 | 1 | 5 | 6.3 | MT150-13SS5K-WV |
2 | 不銹鋼(SS) | 1.3 | 1 | 5 | 19 | MT150-13SS5K-2-WV |
4 | 不銹鋼(SS) | 1.3 | 1 | 5 | 19 | MT150-13SS5K-4-WV |
| 5KV，1.3mm中功率饋通相關配件 | |
| 連接器 | MT160-PPOC-1.3 MT160-CRFC-1.3 MT160-PCRC-1.3 |
| 真空線纜 | MT165-KAPM系列 |
