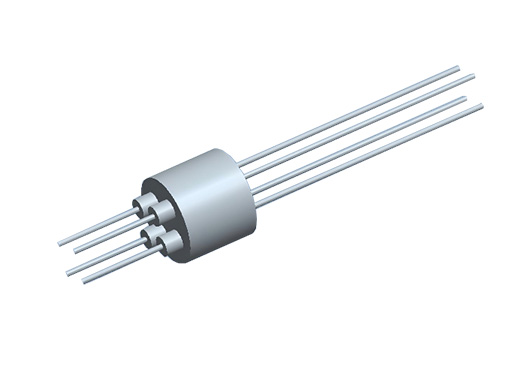

低功率真空饋通電極直徑0.8mm/1.3mm

低功率饋通可選1/2/4/8針，材質為不銹鋼和陶瓷，鉬導體直徑0.8mm，電壓為500VDC，最大電流為8A；銅導體電極直徑為1.3mm，最高電壓為2000VDC，最大電流為25A。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

低功率饋通可選1/2/4/8針，饋通材質為不銹鋼和陶瓷，電極可選鉬、不銹鋼、鎳、銅及銅合金等多種材質，電極直徑可選0.8mm和1.3mm。以電極材質為鉬、電極直徑為0.8mm為例，其最高電壓為500VDC，最大電流為8A；以電極材質為銅、電極直徑為1.3mm為例，其最高電壓為2000VDC，最大電流為25A。由于饋通尺寸較小，適用于尺寸受限的應用場景，可兼容的最小尺寸法蘭為CF16，可根據需求定制其他法蘭饋通和導體材質組合，或選擇可焊接版饋通。溫度范圍-200~450℃，極限真空<1E-10mbar。可選配饋通兩端的連接器及線纜。

產品特征

低功率饋通。

多種材質可選，0.8mm以鉬為主，1.3mm以銅為主介紹，其他材質可咨詢客服。

尺寸小，適用尺寸受限的應用場景。

1/2/4/8單模塊可選，最小兼容CF16。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通。

產品參數

低功率饋通規格參數
材質	不銹鋼、陶瓷
導體材質	鉬(Mo)、不銹鋼(SS)、鎳(Ni)、銅(Cu)、銅合金等
導體直徑?	0.8 mm，1.3mm
最高電壓	500V DC，2000V DC
最大電流	25A
溫度范圍	-200℃~450℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

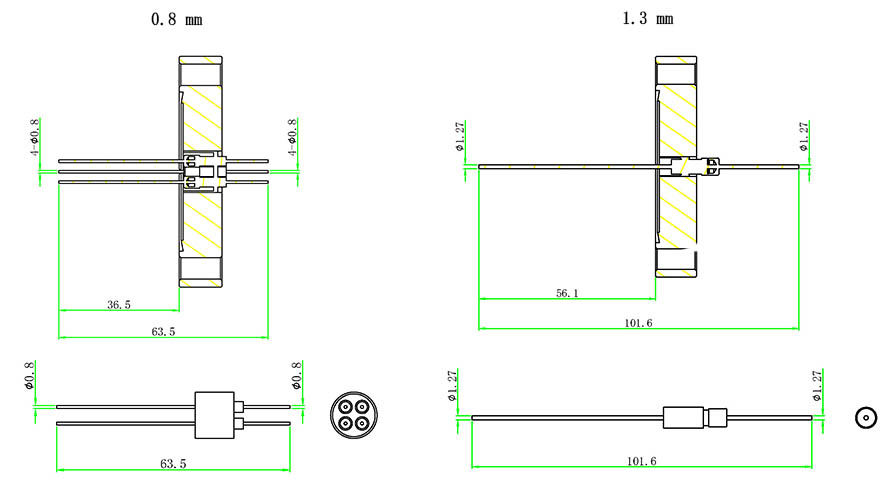

低功率真空饋通尺寸

低功率真空饋通+CF/KF法蘭選型表
針數	導體材質	導體直徑(mm)	電流(A)	電壓(V)	焊接尺寸(mm)	CF16法蘭對應型號	KF16法蘭對應型號
1	鉬(Mo)	0.8	8	500	3.9	MT150-08MO500-C16	MT150-08MO500-K16
2	鉬(Mo)	0.8	8	500	12.6	MT150-08MO500-2-C16	MT150-08MO500-2-K16
4	鉬(Mo)	0.8	8	500	12.6	MT150-08MO500-4-C16	MT150-08MO500-4-K16
8	鉬(Mo)	0.8	8	500	19	MT150-08MO500-8-C16	MT150-08MO500-8-K16
1	銅(Cu)	1.3	25	2000	3.9	MT150-13CU1K-C16	MT150-13CU1K-K16
2	銅(Cu)	1.3	25	2000	12.6	MT150-13CU1K-2-C16	MT150-13CU1K-2-K16
4	銅(Cu)	1.3	25	2000	12.6	MT150-13CU1K-4-C16	MT150-13CU1K-4-K16
8	銅(Cu)	1.3	25	2000	19	MT150-13CU1K-8-C16	MT150-13CU1K-8-K16
備注：1. 0.8 mm直徑的導體還可選用銅(Cu)、鎳(Ni)、不銹鋼(SS)、康銅做導體，最大電流分別為15A、4A、1A、2A。 2. 1.3 mm直徑的導體還可選用不銹鋼(SS)、可閥合金、鎳(Ni)做導體，最大電流分別為1A、8A、8A。 3. 其他法蘭和導體材質的組合請咨詢客服。

低功率真空饋通+焊接版選型表
針數	導體材質	導體直徑(mm)	電流(A)	電壓(V)	焊接尺寸(mm)	型號
1	鉬(Mo)	0.8	8	500	3.9	MT150-08MO500-WV
2	鉬(Mo)	0.8	8	500	12.6	MT150-08MO500-2-WV
4	鉬(Mo)	0.8	8	500	12.6	MT150-08MO500-4-WV
8	鉬(Mo)	0.8	8	500	19	MT150-08MO500-8-WV
1	銅(Cu)	0.8	15	500	3.9	MT150-08CU500-WV
2	銅(Cu)	0.8	15	500	12.6	MT150-08CU500-2-WV
4	銅(Cu)	0.8	15	500	12.6	MT150-08CU500-4-WV
1	不銹鋼(SS)	0.8	1	500	3.9	MT150-08SS500-WV
1	銅(Cu)	1.3	25	2000	6.3	MT150-13CU1K-WV
2	銅(Cu)	1.3	25	2000	19	MT150-13CU1K-2-WV
4	銅(Cu)	1.3	25	2000	19	MT150-13CU1K-4-WV
8	銅(Cu)	1.3	25	2000	19	MT150-13CU1K-8-WV
1	不銹鋼(SS)	1.3	1	2000	6.3	MT150-13SS1K-WV
2	不銹鋼(SS)	1.3	1	2000	19	MT150-13SS1K-2-WV
4	不銹鋼(SS)	1.3	1	2000	19	MT150-13SS1K-4-WV
1	鎳(Ni)	1.3	8	2000	6.3	MT150-13NI1K-WV
8	可伐合金(KO)	1.3	8	1000	19	MT150-13KO1K-8-WV

低功率饋通相關配件
0.8mm直徑饋通連接器	MT160-PCRC-0.8 MT160-PISC-1.0
1.3mm直徑饋通連接器	MT160-PPOC-1.3 MT160-CRFC-1.3 MT160-PCRC-1.3
真空線纜	MT165-KAPM系列
