更高功率的單針饋通可提供多種導體直徑，包括4.0mm、6.35mm、9.65mm和19mm等。最高電壓5KV，最大電流600A（直徑19mm的銅電極最高電壓為3KV）。
產品詳情
更高功率的單針饋通可提供多種導體直徑，包括4.0mm、6.35mm、9.65mm和19mm等。饋通材質為不銹鋼和陶瓷，導體可選鎳、不銹鋼、銅等多種材質。最高電壓為5KV，最大電流為600A（直徑19mm的銅電極最高電壓為3KV）。以銅電極為例，直徑4.0mm的最大電流為100A（最高電壓5KV），直徑6.35mm的最大電流為150A（最高電壓5KV），直徑9.65mm的最大電流250A（最高電壓3KV）。由于饋通尺寸較小，適用于尺寸受限的應用場景，可咨詢定制法蘭饋通及其他導體材質，或選擇可焊接版饋通。可選配饋通兩端的連接器及線纜。
產品特征
高功率饋通。
多種材質可選：鎳、銅、不銹鋼，其他材質可咨詢客服。
尺寸小，適用尺寸受限的應用場景。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
高功率真空饋通規格參數 | |
材質 | 不銹鋼、陶瓷 |
導體材質 | 鎳(Ni)、不銹鋼(SS)、銅(Cu)等 |
導體直徑? | 4.0/6.35/9.65/19 mm 等 |
最高電壓 | 12KV |
最大電流 | 600A |
溫度范圍 | -200℃~450℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

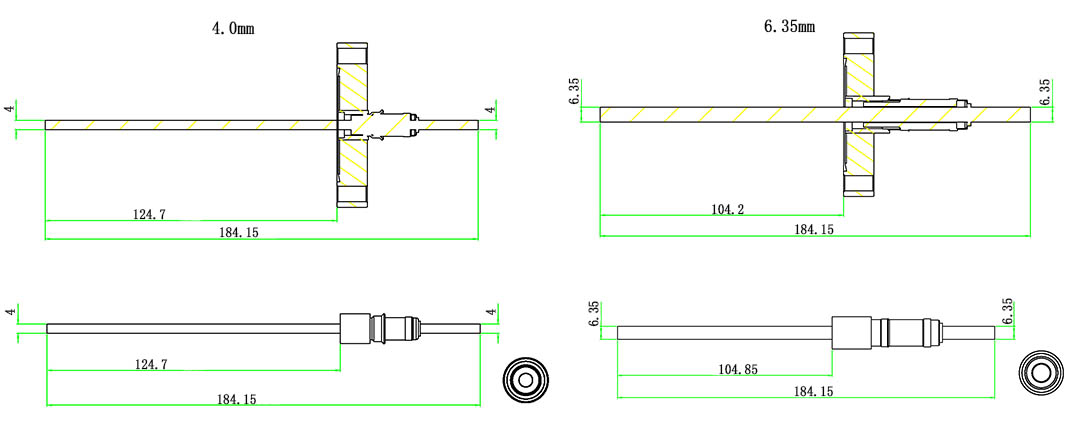

產品尺寸
| 高功率真空饋通+CF/KF法蘭選型表 | ||||||
| 針數 | 法蘭 | 導體材質 | 導體直徑(mm) | 電流(A) | 電壓(KV) | 型號 |
| 1 | CF16 | 銅(Cu) | 4 | 100 | 5 | MT150-40CU5K-C16 |
| 2 | CF40 | 銅(Cu) | 4 | 100 | 5 | MT150-40CU5K-C40-2 |
| 1 | CF16 | 銅(Cu) | 6.35 | 180 | 12 | MT150-63CU12K-C16 |
| 4 | CF40 | 銅(Cu) | 6.35 | 180 | 12 | MT150-63CU12K-C40-4 |
| 1 | KF16 | 銅(Cu) | 6.35 | 180 | 12 | MT150-63CU12K-K16 |
| 4 | KF40 | 銅(Cu) | 6.35 | 180 | 12 | MT150-63CU12K-K40-4 |
| 1 | CF16 | 銅(Cu) | 9.65 | 300 | 8 | MT150-96CU8K-C16 |
| 1 | KF16 | 銅(Cu) | 9.65 | 300 | 8 | MT150-96CU8K-K16 |
| 1 | CF40 | 銅(Cu) | 19 | 800 | 8 | MT150-190CU8K-C40 |
| 1 | KF40 | 銅(Cu) | 19 | 600 | 8 | MT150-190CU8K-K40 |
備注：1. 4.0 mm直徑的導體還可選用Ni做導體，最大電流為30A。 | ||||||
高功率真空饋通+焊接版選型表 | ||||||
針數 | 導體材質 | 導體直徑(mm) | 電流(A) | 電壓(KV) | 焊接尺寸(mm) | 型號 |
1 | 銅(Cu) | 4 | 100 | 5 | 11 | MT150-40CU5K-WV |
1 | 鎳(Ni) | 4 | 30 | 5 | 11 | MT150-40NI5K-WV |
1 | 銅(Cu) | 6.35 | 180 | 12 | 15.8 | MT150-63CU12K-WV |
1 | 鎳(Ni) | 6.35 | 55 | 12 | 15.8 | MT150-63NI12K-WV |
1 | 不銹鋼(SS) | 6.35 | 7 | 12 | 15.8 | MT150-63SS12K-WV |
1 | 銅(Cu) | 9.65 | 300 | 8 | 19 | MT150-96CU8K-WV |
1 | 銅(Cu) | 19 | 800 | 8 | 28.5 | MT150-190CU8K-WV |
| 高功率真空饋通相關配件 | |
| 4.0mm直徑饋通連接器 | MT160-PISC-4.0 |
| 6.35mm直徑饋通連接器 | MT160-PISC-6.6 |
| 9.65mm直徑饋通連接器 | MT160-CLAMP-9.6 |
| 19mm直徑饋通連接器 | MT160-CLAMP-19 |
| 真空線纜 | MT165-KAPM系列 |
