Allectra
發布時間：2023-07-07 17:27:21 人氣：1564
本站提供SMA真空饋通，真空連接器，真空電極，真空饋通，連接頭，插針，CF法蘭，KF法蘭，IOS法蘭等，型號齊全，支持定制，如本頁面未找到您所需要的產品請聯系我們，電話：15301310116（微信同號）。
基于簡單的同軸配置，真空SMA 饋通非常適合無線電通信和微波系統等高頻信號傳輸應用。它們的低噪聲容量和低電阻抗 (50Ω) 使其在高真空和超高真空 (HV/UHV) 工藝中表現優異。
真空饋通連接器在 HV/UHV 應用中具有多種功能，但必須滿足一些基本要求。連接器須密封并屏蔽外圍電磁干擾，饋通結構中使用的材料須有真空兼容性和惡劣溫度下工作（耐低溫）的高性能，組件須以特定的過程頻率進行信號傳輸。
真空SMA饋通，又稱SubMiniature版本A連接器，于1960年代開發，將同軸電纜與簡約的螺絲型接口結合在一起。基于低電阻抗和單螺紋耦合，真空SMA連接器因其固有的射頻兼容性成為天線連接的理想選擇。
真空SMA饋通為從DC到~18GHz的信號提供了良好的性能，主要用于HV/UHV應用中的信號處理。其電子性能得益于堅固的物理結構，包括接地或浮地屏蔽配置的高耐用金屬組件。
我們提供一系列用于真空條件高頻信號傳輸?shù)恼婵誗MA同軸饋通，如242-SMA-50、242-SMA-D18G和242-SMA-D27G，各種配置以滿足不同的用戶需求。

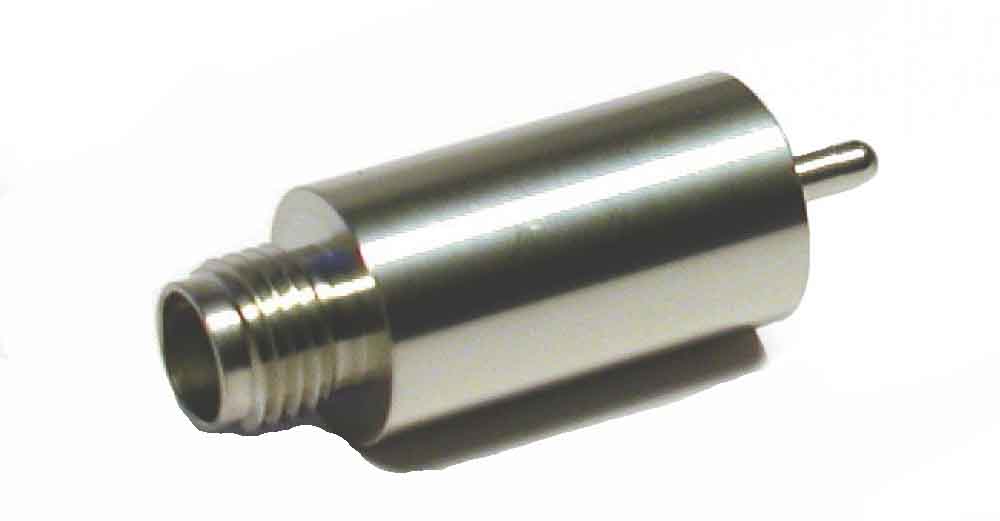

SMA饋通242-SMA-50
該系列微型同軸連接器提供50Ω阻抗匹配，額定頻率從DC到6.5GHz。提供單端和雙端版本，含接地或浮地屏蔽配置，四個公連接器安裝在一個CF35法蘭上。例如， 242-SMADF50-C40是雙端浮地屏蔽饋通，頻率可達6.5GHz。
SMA饋通242-SMAD-18G
該系列在單個CF35/40法蘭上裝有四個雙端高頻SMA連接器，每個饋通的額定頻率為 18GHz。

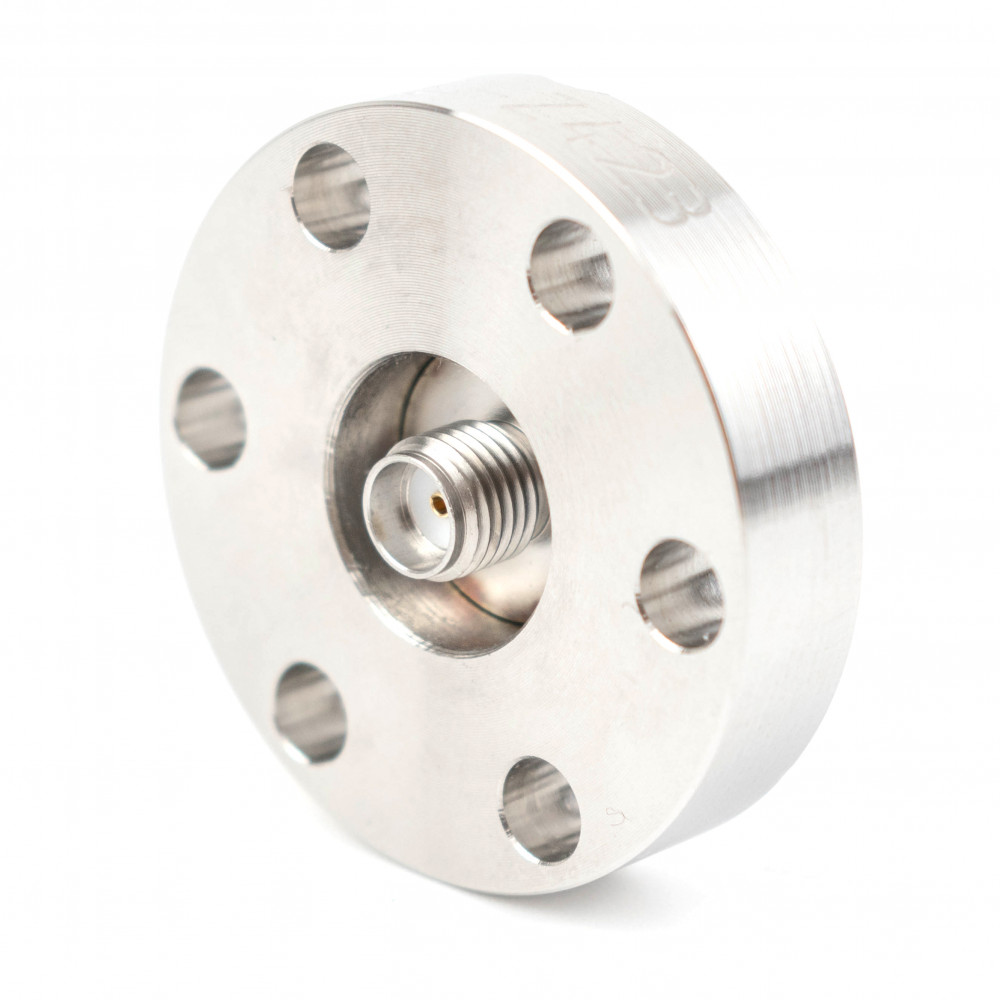

該系列利用 SuperSMA 技術提供高達27GHz頻率和低信號阻尼。
雙端連接器的優點：在真空中，饋通可以直接連接到380-SMA系列的標準 Allectra 真空同軸電纜。
Allectra還可提供在定制法蘭上安裝不同數量的真空SMA 同軸饋通，或者將它們與Allectra的真空Sub-D饋通系列等產品組合使用。
以上就是北京麥迪森科技有限公司提供的真空應用SMA饋通的介紹。
