MS型真空饋通是一種廣泛應用于真空系統中的電氣饋通，其名稱源自美國軍用標準 MIL-C-5015，該標準規范了圓形多針連接器的尺寸、接口形式和電性能參數，是航空插頭類真空電氣饋通的。MS型饋通常用于中等電壓電流、多芯信號或電源引線的真空傳輸。

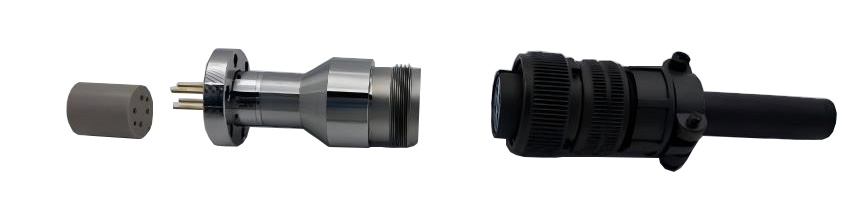

從左到右分別為MS饋通的真空端連接器(MT110-CON-MS4-PK-SET)、焊接在CF16法蘭上的饋通(MT110-MS4-C16)、大氣端連接器(MT110-CON-MS4-AIR)
產品特點：
1. 圓形金屬殼體：具有較強的機械強度，適用于嚴苛環境。
2. 可靠的真空密封：采用玻璃陶瓷密封，漏率<1×10-12 Pa·m3/s He，具有可靠的密封性能，確保真空系統的穩定性。
3. 多芯設計：常見針數有4、6、8、10芯等，引腳直徑為1.6mm。
4. 螺紋式大氣端連接器：與 MS系列的連接器兼容，方便維護和更換。
5. 真空端連接器：使用插針（Pin）和插孔（Socket）連接線纜和饋通，可采用壓接或焊接的方式連接線纜和插孔。
6. 電氣參數：最高電壓為700V DC，最大電流為每針10A。
7. 適配法蘭：最小適配CF16。更大法蘭可以放置多個饋通。
應用場景：
1. 科研真空系統：如粒子加速器，用于傳輸控制信號、步進電機電源等。
2. 航天與空間模擬：如熱真空實驗艙，實現艙內外傳感器、電源、執行器等信號穿透。
3. 半導體制造設備：如等離子體蝕刻設備，穩定傳輸控制信號、伺服系統電源等。
4. 軍工與特種設備：在封閉壓力容器或高壓環境中傳輸電氣信號，滿足MIL級別抗震抗干擾要求。
麥迪森科技致力于為科研與工業界提供可靠的真空電氣解決方案。如需了解更多產品詳情或獲取定制化解決方案，歡迎聯系我們的技術團隊。
