幾類特殊的同軸饋通-Coaxial feedthrough
一、18GHz高頻真空饋通

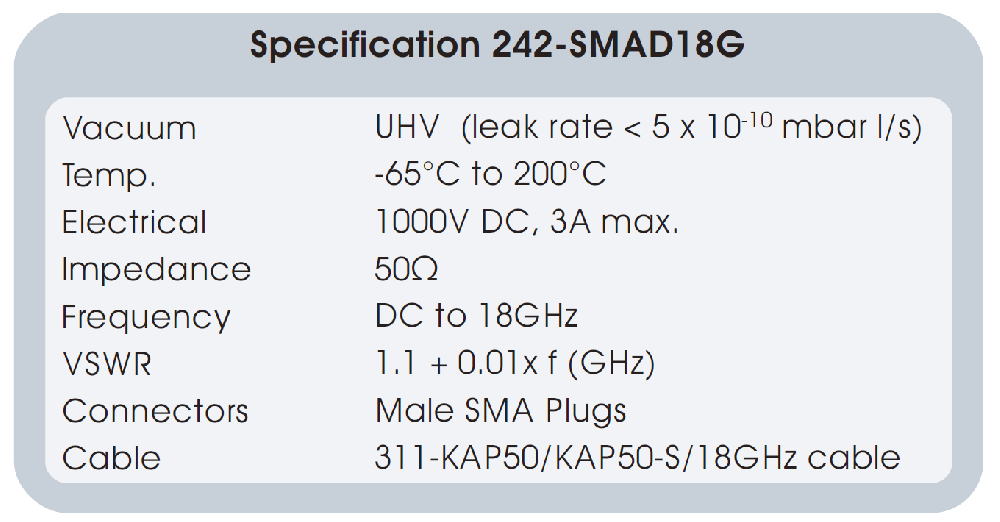

圖1：18GHz SMA同軸饋通的基本性能參數

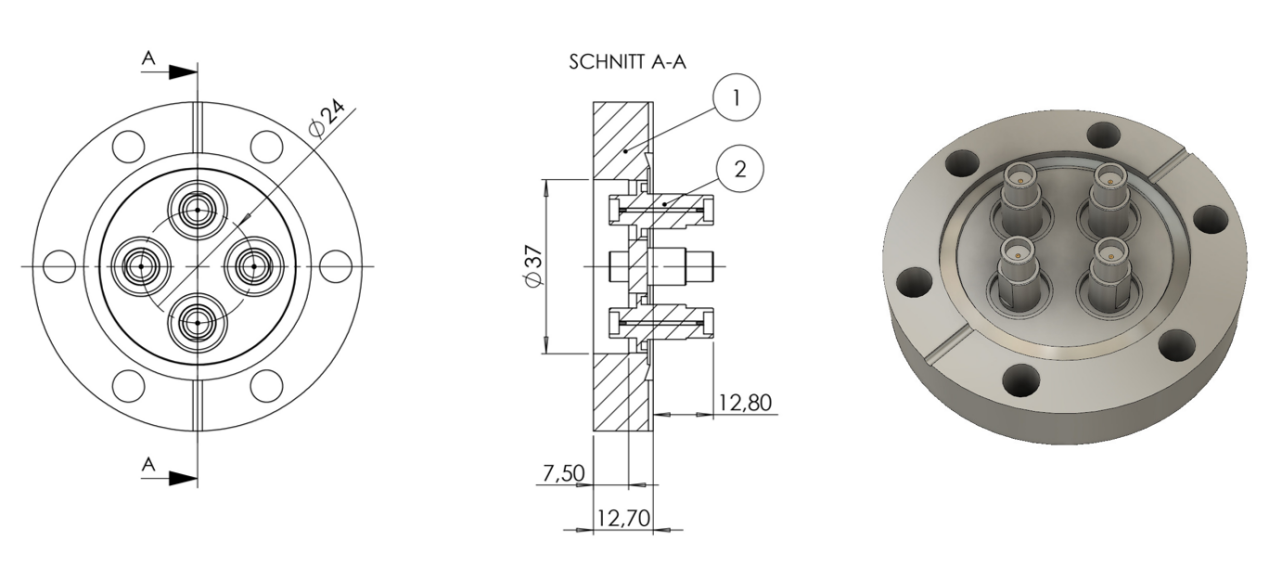

圖2：242-SMAD18G-C40-4（CF40法蘭，4個SMA 18GHz高頻饋通）
二、27GHz高頻真空饋通
27GHz雙端SMA高頻真空饋通，稱為Super-SMA，是SMA-K和2.92mm版的經濟替代型號。最小可兼容法蘭CF16（或KF16），CF35法蘭可放置4個27GHz高頻真空饋通。

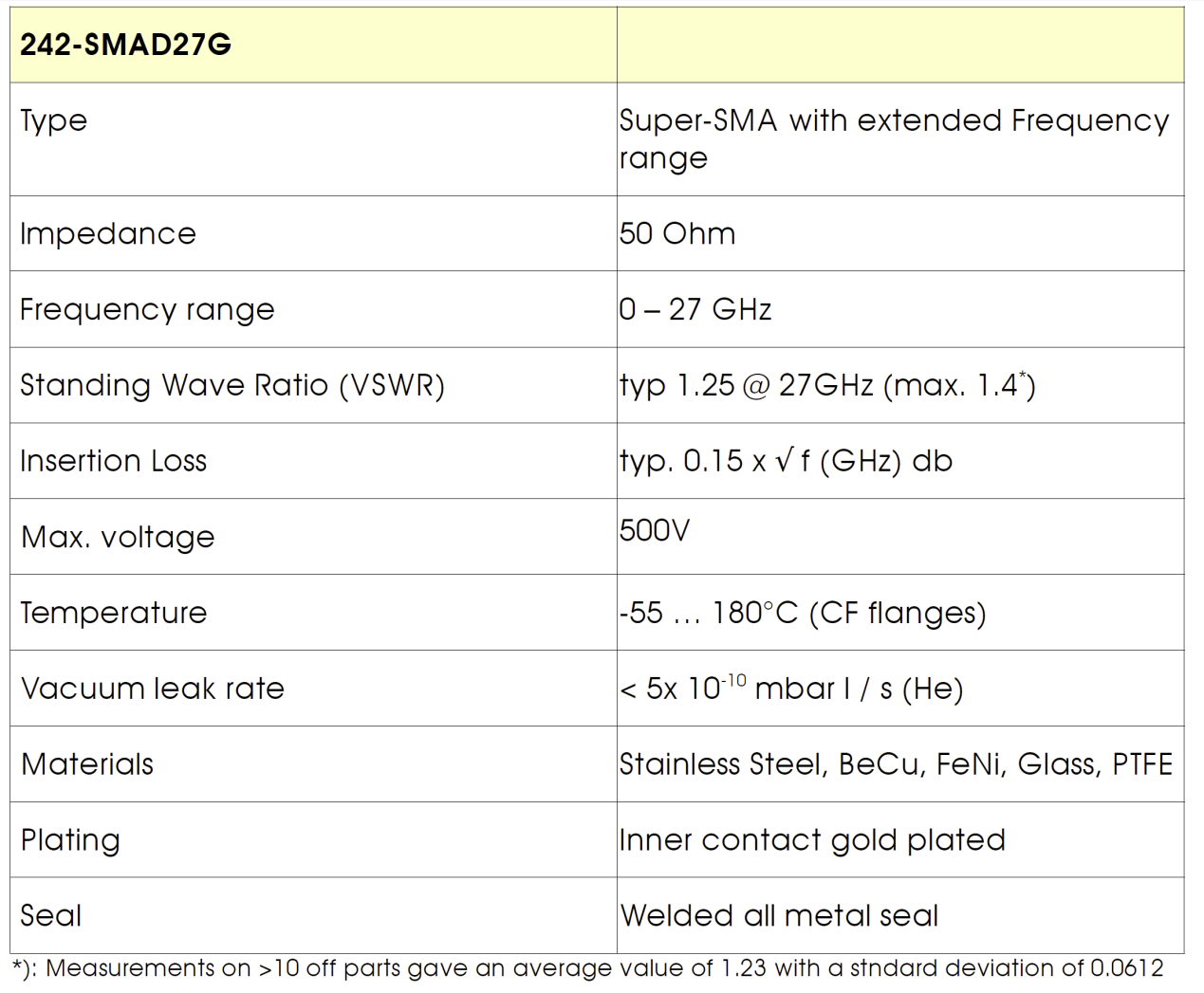

圖3：27GHz高頻饋通基本性能參數

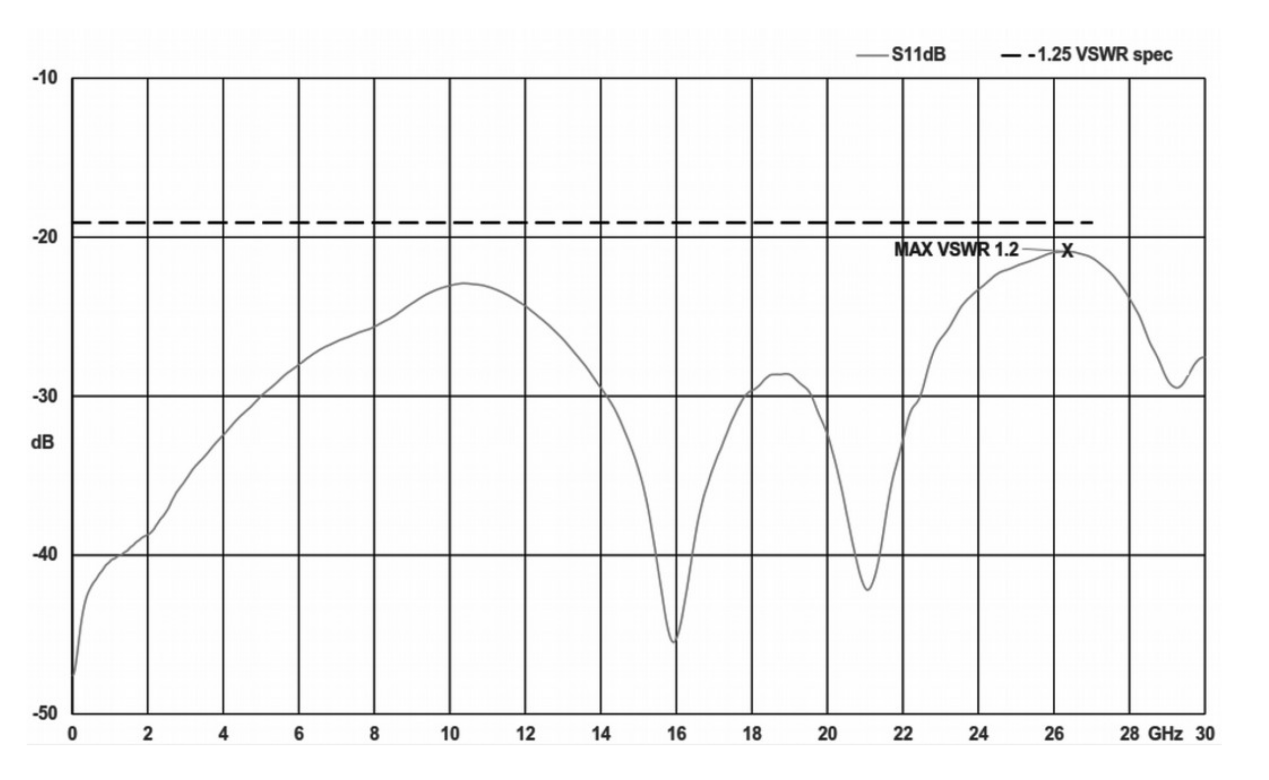

圖4：242-SMAD27G典型衰減曲線

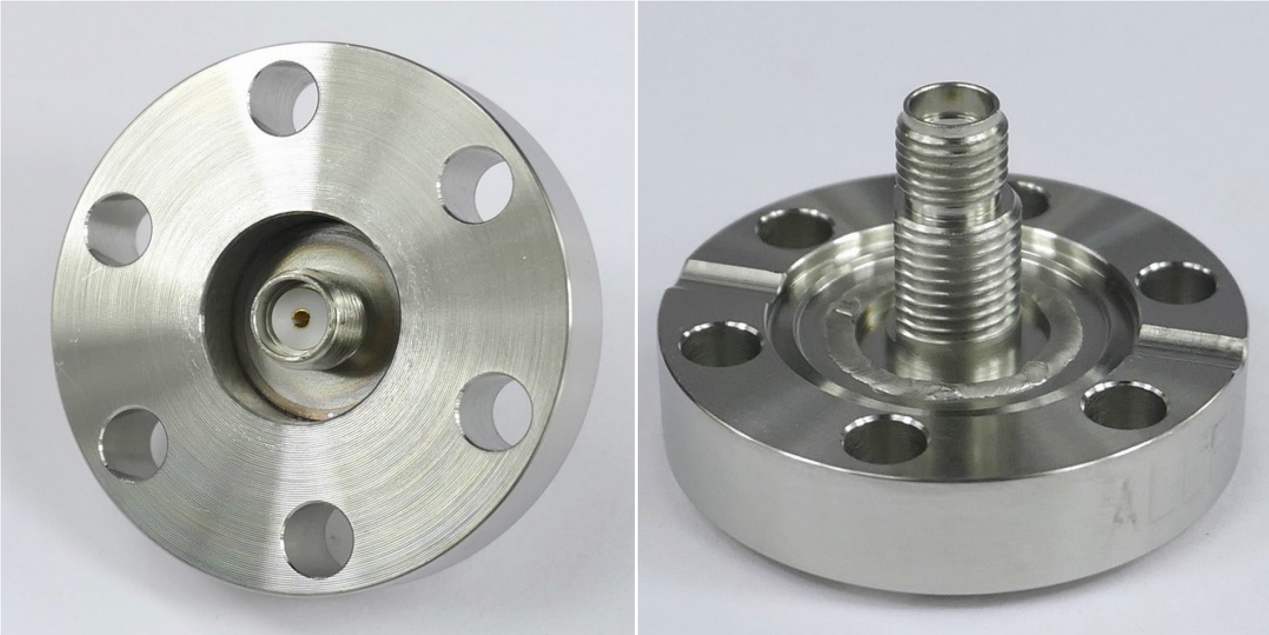

圖5：242-SMAD27G真空內外側實物圖
三、40GHz高頻真空饋通
SMA 2.92mm K型40GHz微波真空饋通，擁有良好的駐波比和較低的插入損耗，使其在射頻方面有很好的性能。該饋通和法蘭之間采用Viton O圈的密封方式。

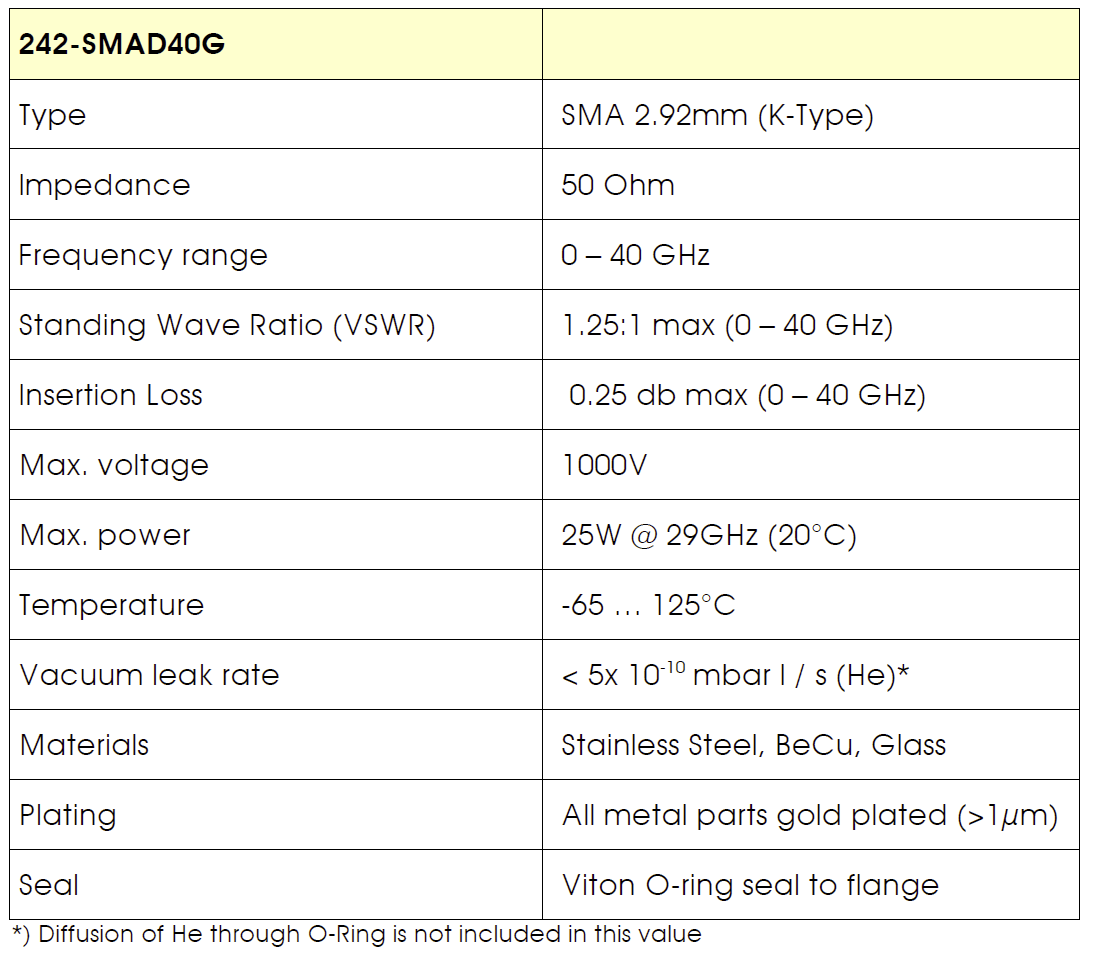

圖6：40GHz高頻真空饋通基本性能參數

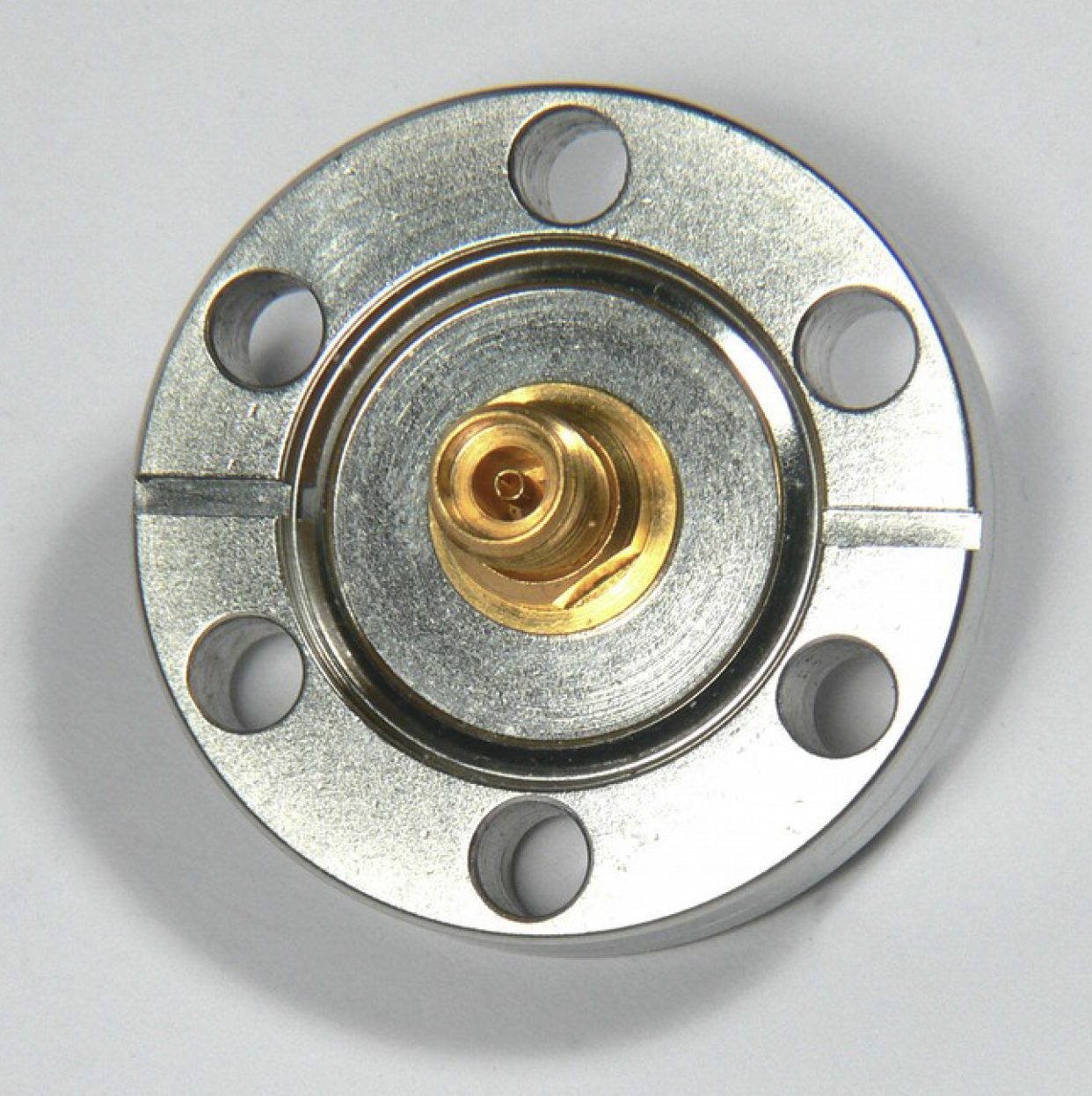

圖7：242-SMAD40G-C16實物圖
四、N型同軸真空饋通
N型同軸真空饋通作為一種特殊的同軸真空饋通，基本性能參數如圖8。根據真空內外側接頭方式分為單端和雙端，根據屏蔽類型分為接地屏蔽和浮地屏蔽。

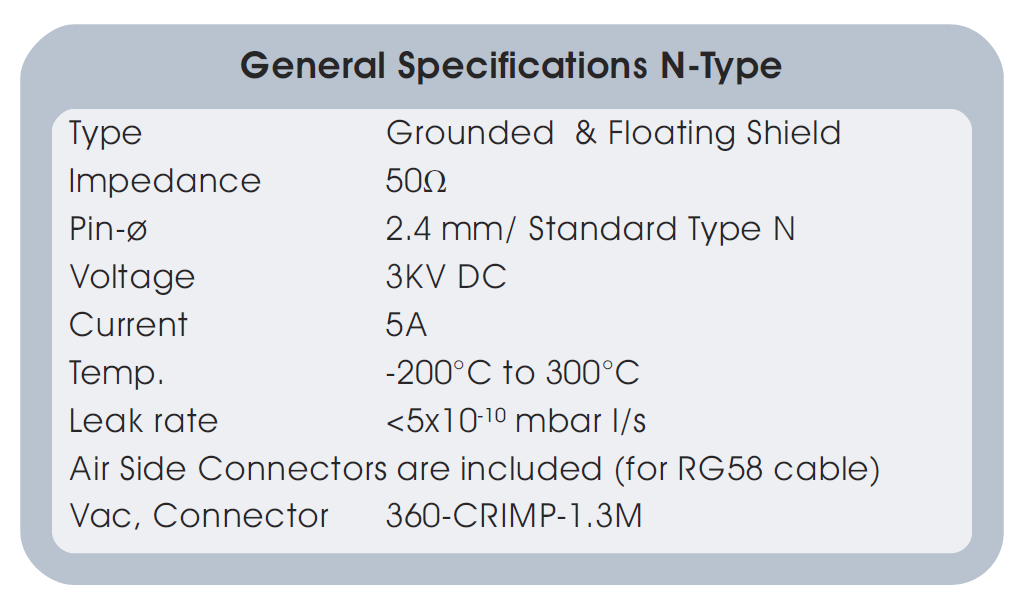

圖8：N型同軸真空饋通基本性能參數

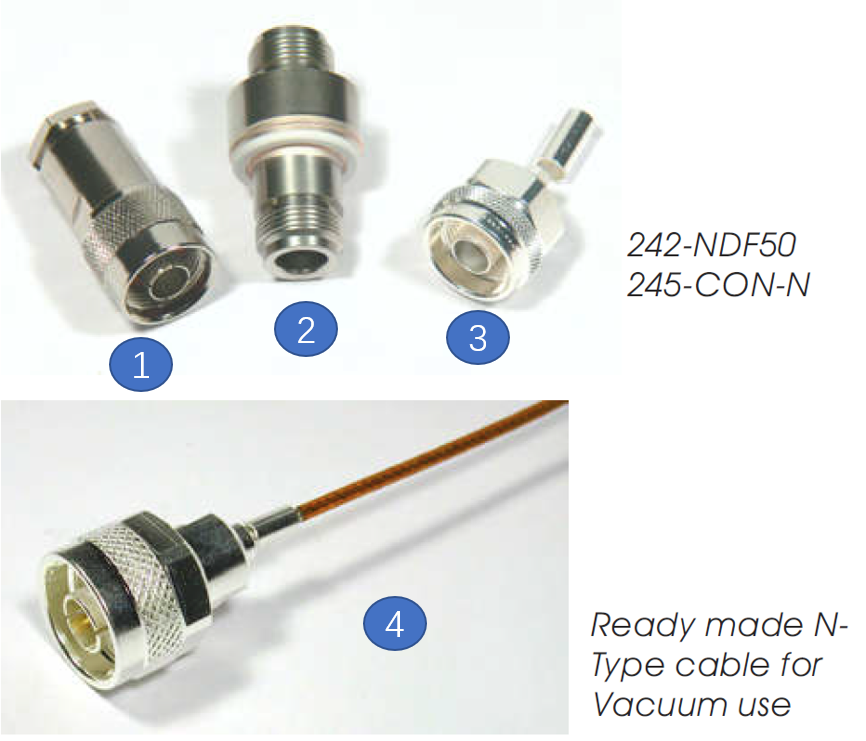

圖9：①N型饋通大氣端接頭；②242-NDF50（N型雙端接頭/浮地屏蔽同軸真空饋通，圖為可焊接版）③真空端接頭；④真空端接頭和線纜
五、7/16型同軸真空饋通
7/16型（DIN）同軸真空饋通常見于移動基站和其他應用。其獨特的設計在回波損耗和互調失真方面具有良好的性能。7/16型允許高能/高頻信號在同軸線纜中的傳輸。

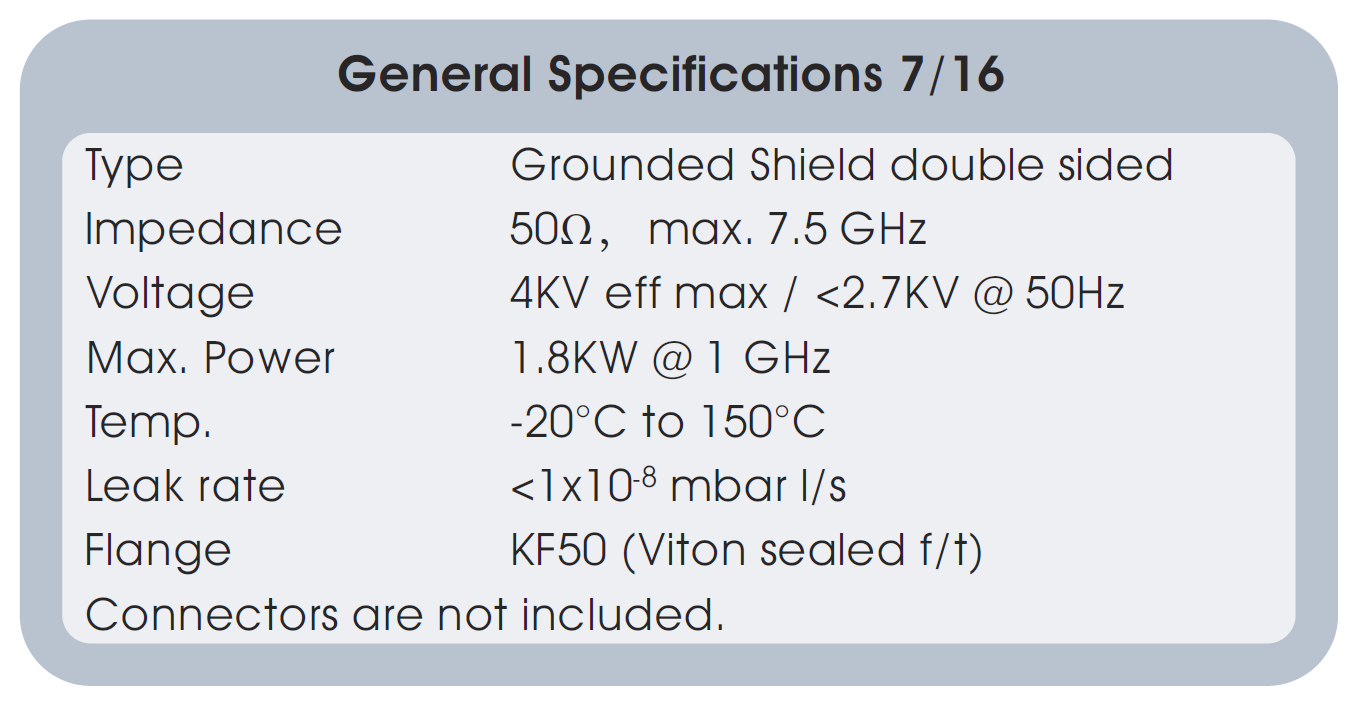

圖10：7/16型同軸真空饋通基本性能參數
圖11：7/16型同軸真空饋通（KF50法蘭）
