本站提供超高真空線纜，型號齊全，如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）
今天給大家介紹超高真空常用的幾種線纜。歡迎關注后續相關線纜詳情。
l 多股鍍銀銅絞線：301-KAPM-X
l 多股鍍銀銅絞同軸線：301-KAPM-X COAX
l 多股鍍銀銅絞雙絞線：301-KAPM-X-PAIRX
l 帶狀線纜（301-KAP-RIB4 / RIB10 / RIB15 /RIB26）
l 低溫錳銅線纜Manganin wire

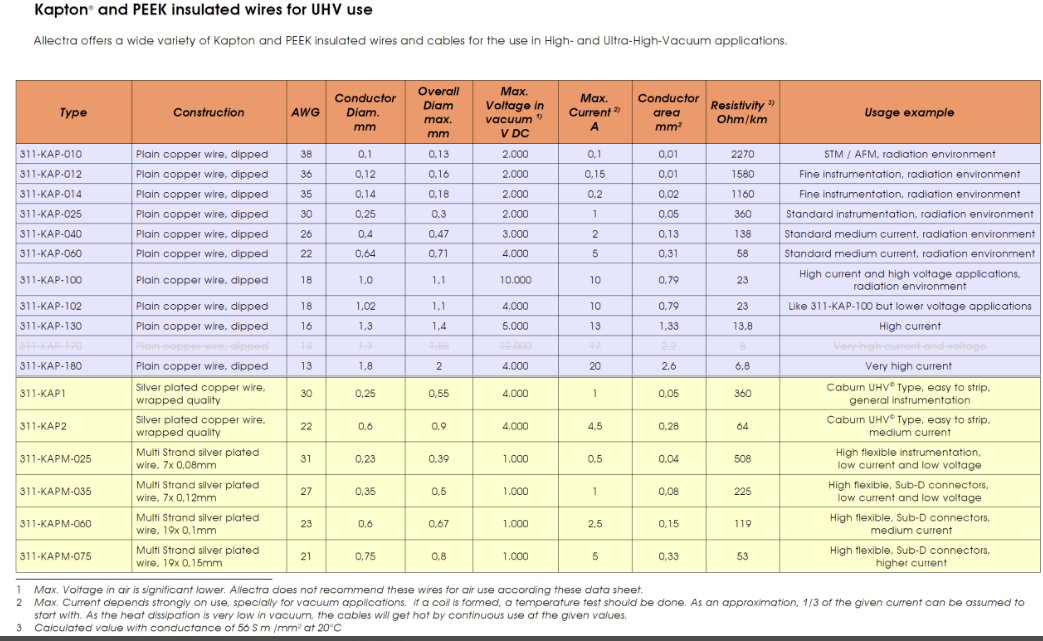

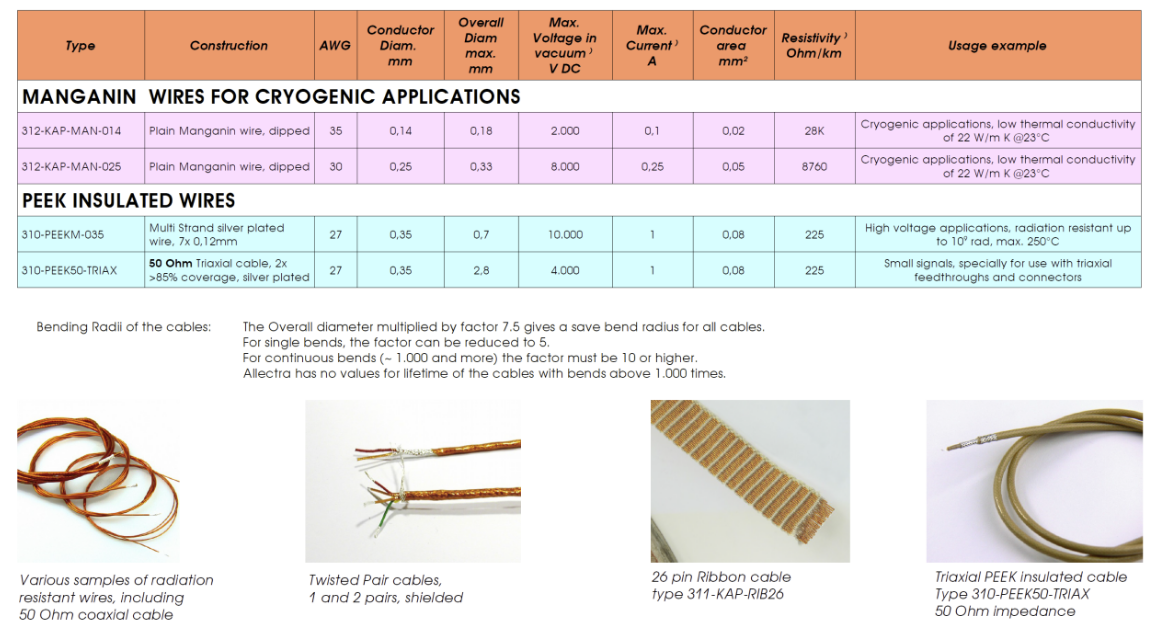

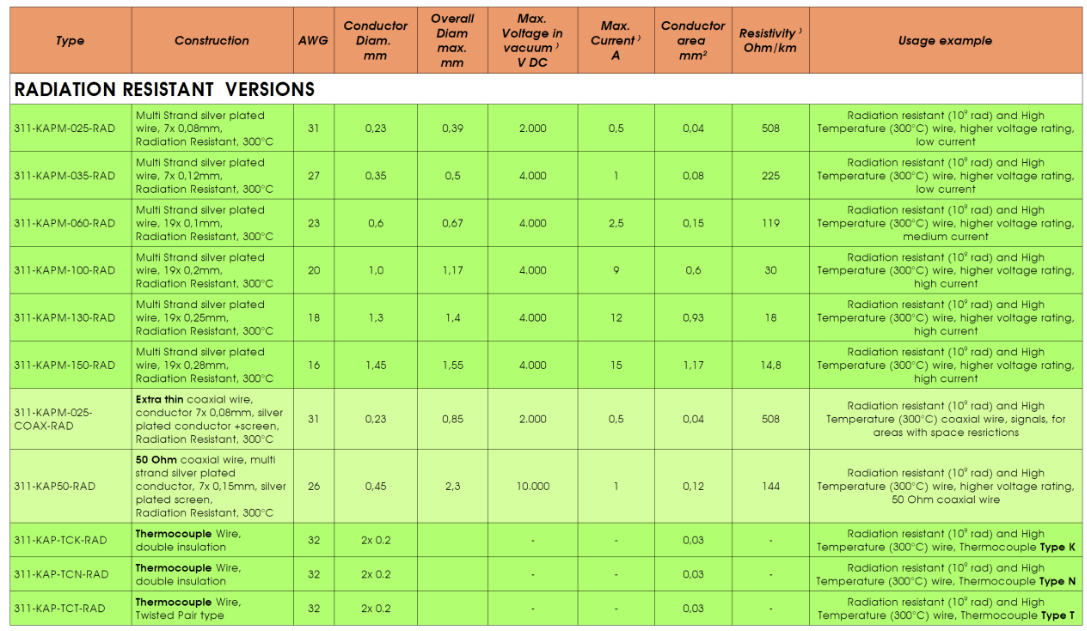

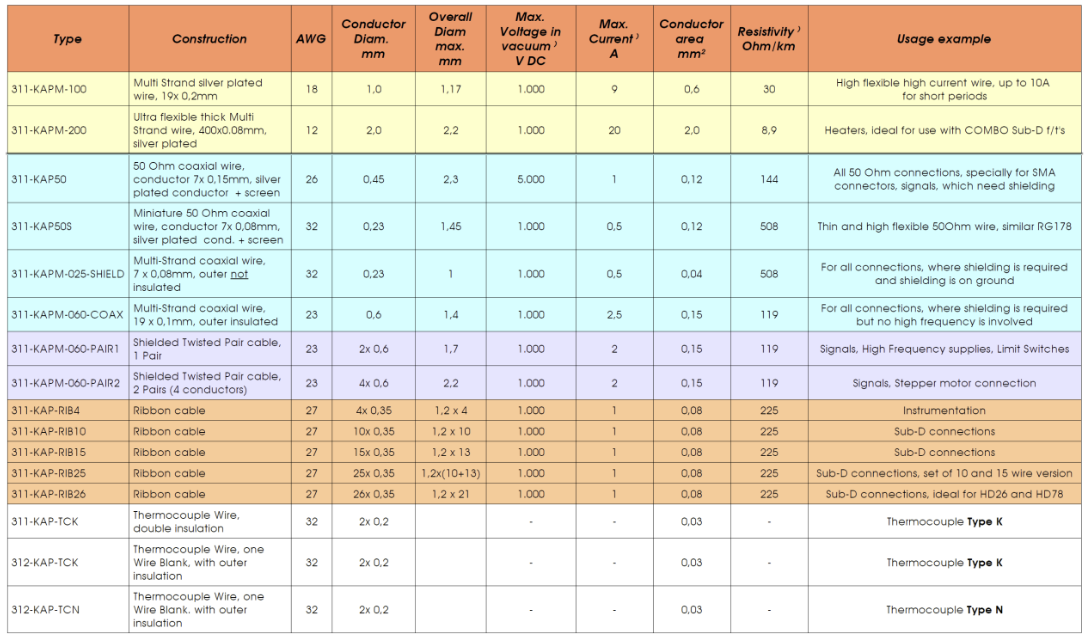

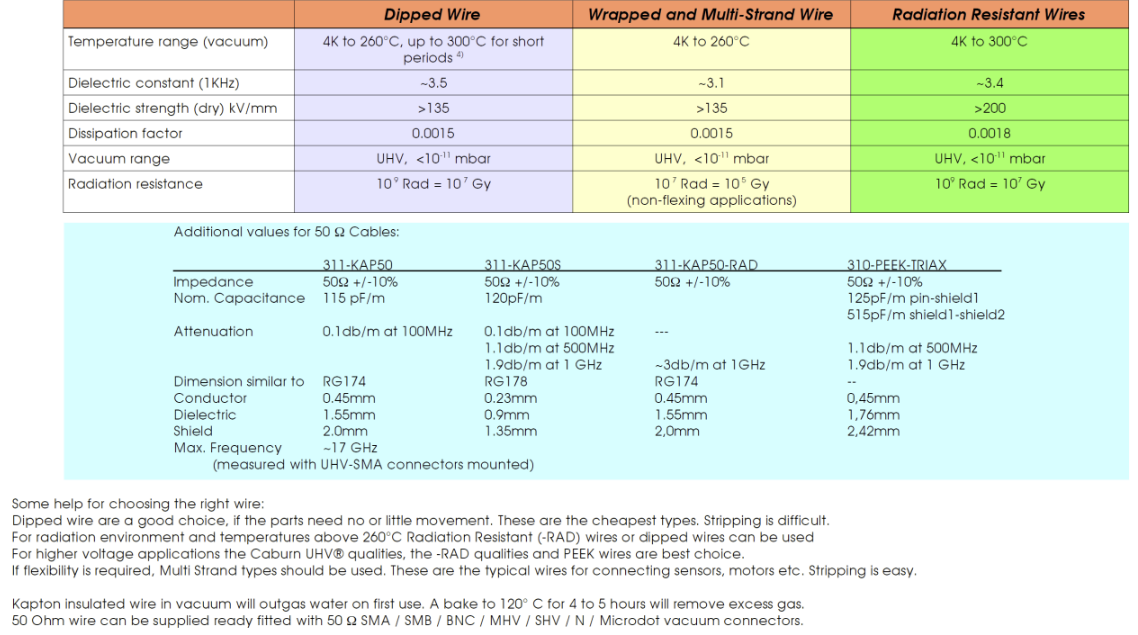

l 真空線纜匯總
一、301-KAPM-X多股鍍銀銅絞線

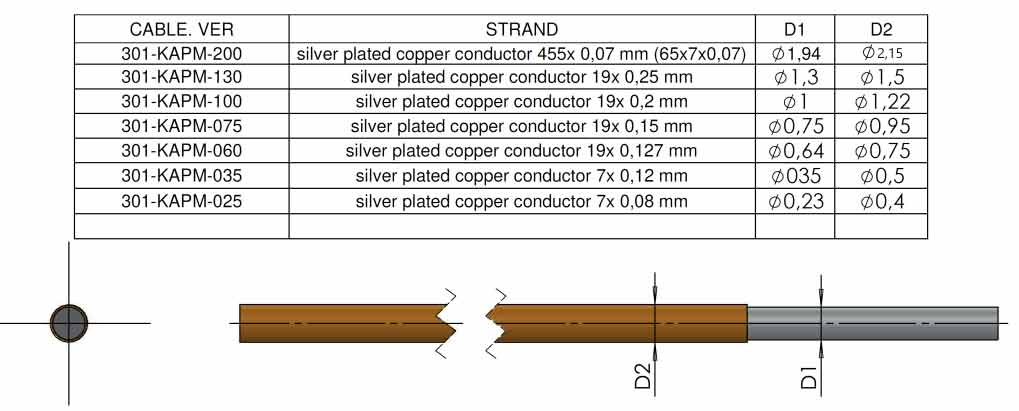

圖一：301-KAPM-X多股鍍銀銅絞線外觀尺寸性質

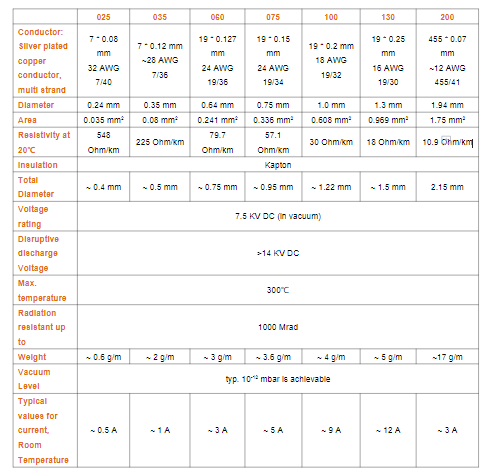

表一：301-KAPM-025/035/060/075/100/130/200性能參數
該系列為耐輻射同軸線纜，高彈性信號傳輸（不要求阻抗匹配）。工作溫度可達300℃。

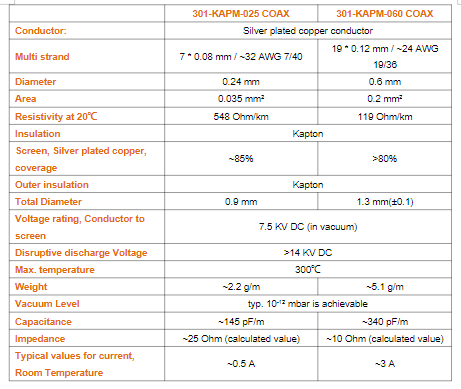

表二：301-KAPM-X COAX多股鍍銀銅絞同軸線性能參數
這個系列是耐輻射的雙絞線纜。工作溫度可達300°C。301-KAPM-025-PAIR1非常適合在空間有限的區域，用于信號傳輸。

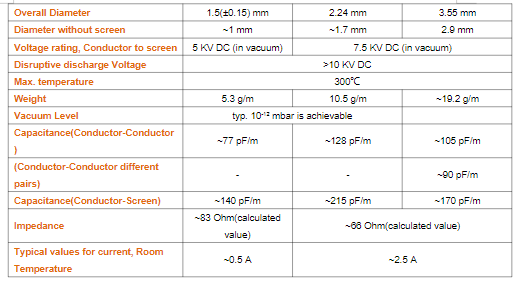

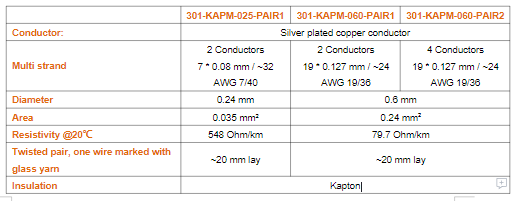

表三：301-KAPM-X-PAIRX多股鍍銀銅絞雙絞線性能參數

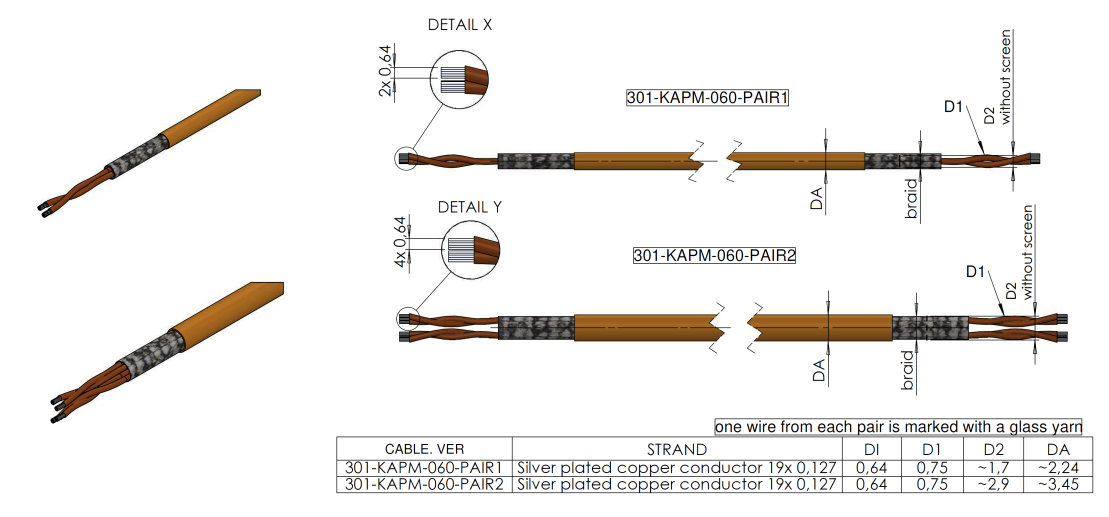

圖二：301-KAPM-060-PAIRX多股鍍銀銅絞雙絞線外觀尺寸性質
耐輻射的帶狀線纜：4/10/15/26芯，可耐高溫260°C。

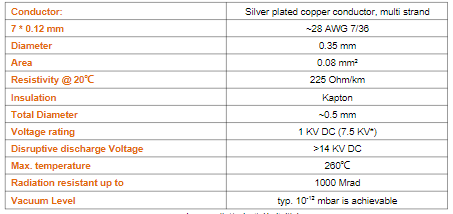

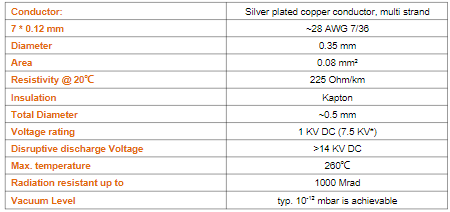

表四：帶狀線纜技術指標
*) Voltage rating: For ribbon cables, the typical application is multi-pin feedthroughs (e.g. Sub-D), so the limiting factor is the distance of the pins at the end of the cable and not the cable itself. For these applications the typical max. voltage is 1000V.
表五：帶狀線纜外觀尺寸性質

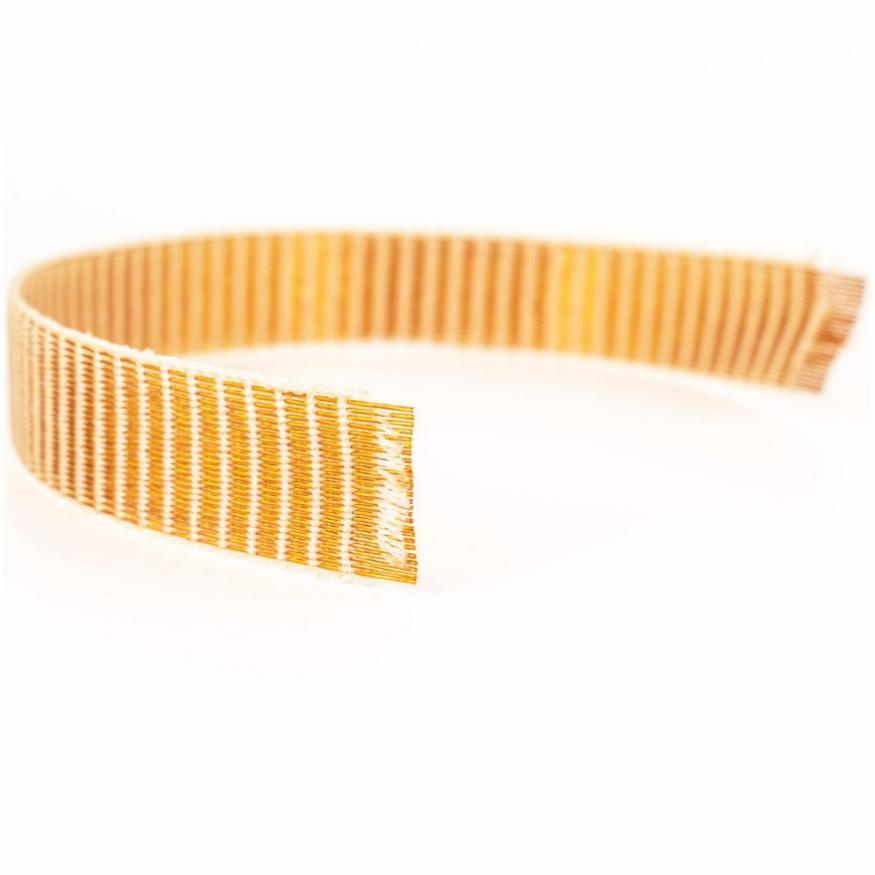

圖三：26芯真空帶狀線纜實物圖
低溫錳銅線纜帶Kapton絕緣層。錳銅線纜是Cu-Mn-Ni合金作為導體部分，具有高電導，低熱導的特性。兩種線纜直徑：0.14 mm和0.25 mm。

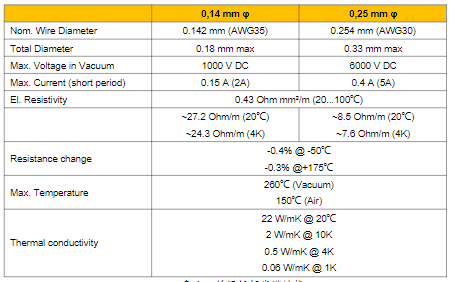

表六：低溫錳銅線纜性能
同時可提供錳銅雙絞線，直徑0.25 mm，Kapton絕緣。該雙絞線無外屏蔽層。
雙絞線可提高電磁兼容性，增強抵御外界電磁干擾能力。線纜命名為312-KAP-MAN25-PAIR，長度可定制。
如需咨詢購買Allectra系列產品，歡迎您來詢價15301310116（同微信號）。
