Allectra
發布時間：2021-12-23 09:31:21 人氣：2838
本站提供三同軸真空饋，同軸饋通，高電流饋通，高電壓饋通，真空端連接頭，插針等，型號齊全，支持定制， 如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）
Allectra三同軸真空饋通是低電流、低電壓測量領域的理想元器件，具有出色的高精度及低信號失真特性，可兼容超高真空環境，在真空分析設備、同步輻射、航天等領域有著廣泛的應用。

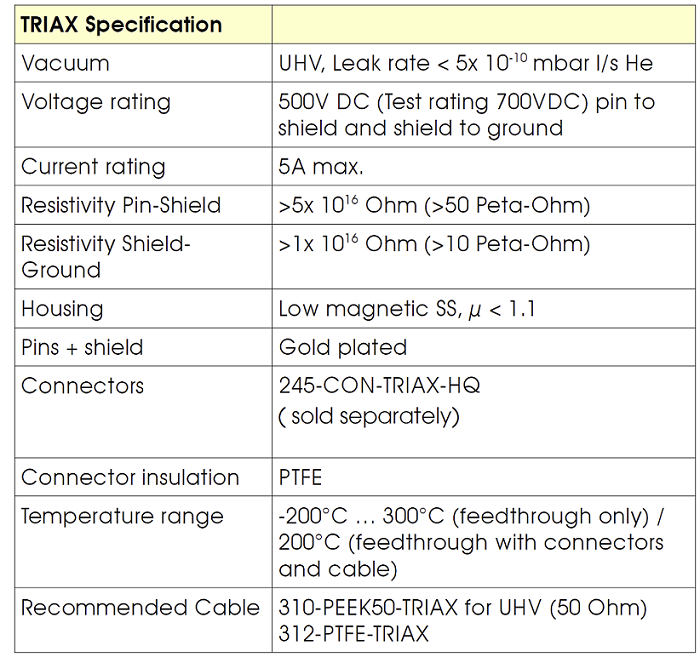

圖1：三同軸真空饋通的基本技術指標

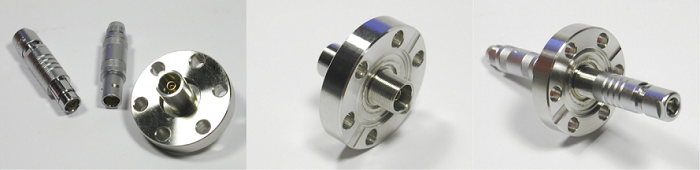

圖2：三同軸真空饋通實物圖
（左）243-TRIAX-C16三同軸真空饋通及真空內外連接頭
（中）243-TRIAX-C16三同軸真空饋通（真空端）
（右）243-TRIAX-C16（安裝了真空內外連接頭）
其中我們提供的標準三同軸真空饋通為CF16和CF35法蘭。
Allectra可提供CF16和CF35法蘭的標準三同軸真空饋通，CF16法蘭可容納1個三同軸饋通，CF35可容納4個三同軸饋通。此外，可提供定制數量的真空饋通及定制法蘭。
為方便用戶選型，我們提供一整套的三同軸真空饋通組件，包括真空饋通、配套的真空內外接頭及定制化長度的三同軸真空線纜。
三同軸真空饋通主要分以下兩種：310-PEEK50-TRIAX for UHV (50 Ohm)和312-PTFE-TRIAX。
其中310-PEEK50-TRIAX采用雙層PEEK作為絕緣層，可用于超高真空環境（UHV），同時可在寬溫區范圍保證其高絕緣電阻特性。高絕緣電阻及高擊穿電壓的性質可保證其在高質量信號傳輸及高電壓研究領域的應用。

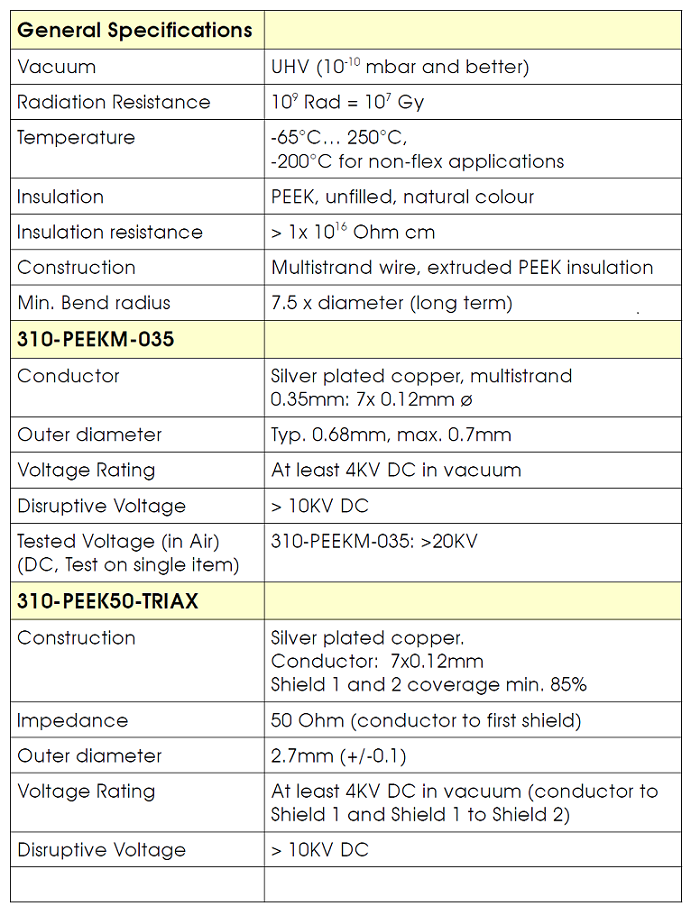

圖3：310-PEEKM50-TRIAX三同軸線纜技術參數

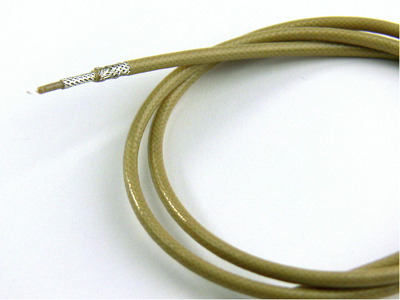

圖4：310-PEEKM50-TRIAX三同軸線纜實物圖
312-PTFE-TRIAX三同軸線纜的性質描述：
PTFE / FEP insulated Triaxial cable, 50 Ohm, inner conductor 0.5 mm multi strand (silver plated steel), shields silver plated copper, total ? 3.6 mm. Max. 200℃.
Damping per 100 m: 24.5db/100MHz, 88.7db/1GHz, 163db/3GHz.
Max power 430W at 100MHz, 130W at 1 GHz, 75W at 3 GHz.

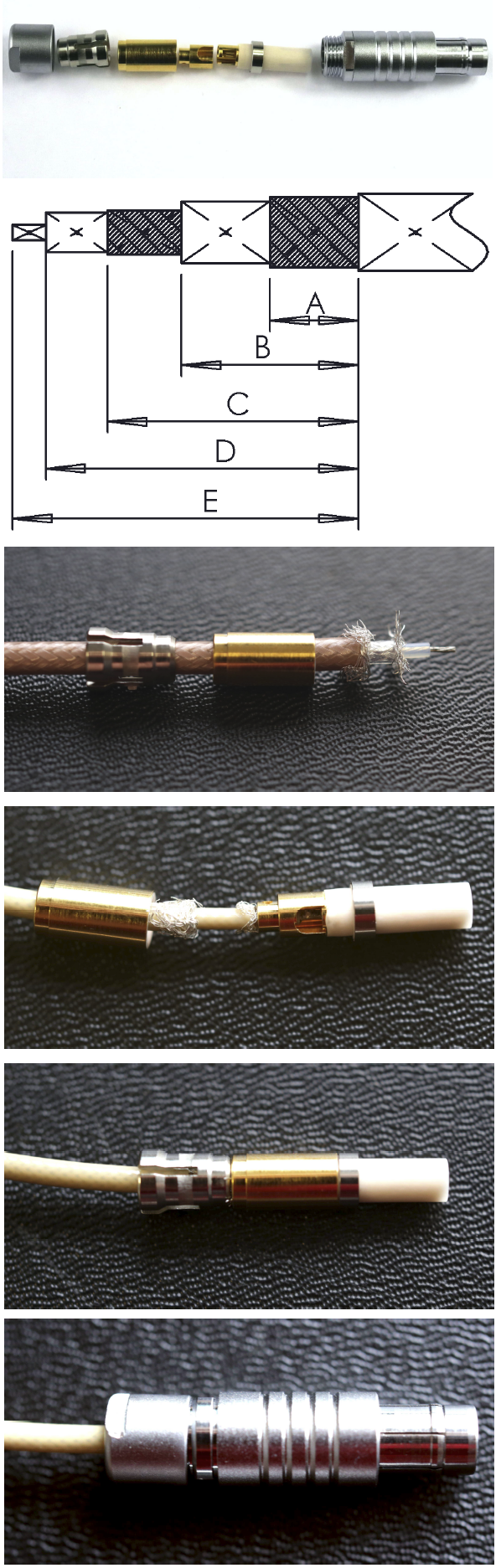

圖5可參考三同軸線纜及對應接頭的安裝方式
圖5：三同軸線纜及對應接頭的安裝方式
以上是北京麥迪森科技有限公司提供的打開的Allectra三同軸真空饋通，Allectra產品型號齊全，價格優惠，歡迎您詢價15301310116
