K/C型熱電偶饋通
K型/C型熱電偶饋通，溫度范圍-100~450℃，極限真空可達1E-10mbar。推薦使用法蘭為CF40，可咨詢定制其他法蘭及饋通組合，或其他類型的熱電偶。
產品詳情
K型/C型熱電偶饋通設計可匹配OMEGA微型連接器，適用電壓為mV量級，適用電流為mA量級，熱電偶饋通的絕緣體材質為氧化陶瓷，電極材質取決于相應的熱電偶對材料（K型/C型），溫度范圍-100~450℃，極限真空可達1E-10mbar。熱電偶對數量為4的K型/C型饋通推薦使用法蘭為CF40，可咨詢定制其他法蘭及饋通組合，或其他類型的熱電偶。也可選擇熱偶對數量為4的焊接版K型/C型饋通。K型/C型熱偶饋通提供配套的大氣端連接器，可選真空端相關配件。
產品特征
K/C型熱偶設計兼容OMEGA微型接頭。
K/C型為標準，其他類型請咨詢客服。
熱電偶饋通的引腳由相應的熱電偶對材料制成。
提供單針/1/2/3/4/5熱電偶對。
提供大氣端接頭。
真空側相關配件可選配。
產品參數
熱電偶饋通規格參數 | |
電壓 | mV量級 |
電流 | mA量級 |
絕緣體材質 | 氧化陶瓷 |
電極材質 | K型/C型 |
溫度范圍 | -100℃~450℃ |
極限真空 | 1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

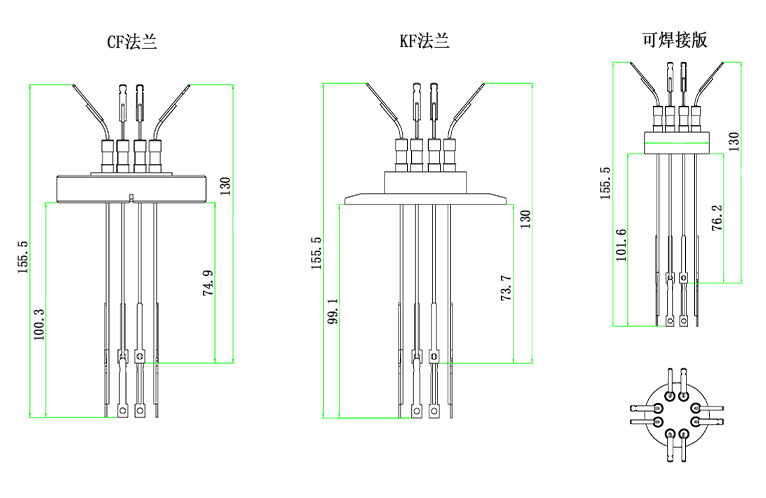

產品尺寸
K/C型熱電偶饋通+CF法蘭選型表 | |||
法蘭 | 熱電偶對數量 | K型熱電偶型號 | C型熱電偶型號 |
CF40 | 4 | MT155-TCK-4-C40 | MT155-TCC-4-C40 |
K/C型熱電偶饋通+KF法蘭選型表 | |||
法蘭 | 熱電偶對數量 | K型熱電偶型號 | C型熱電偶型號 |
KF40 | 4 | MT155-TCK-4-K40 | MT155-TCC-4-K40 |
備注：其他法蘭及饋通組合請咨詢客服 | |||
K/C型熱偶饋通+焊接版選型表 | ||
材質/熱偶類型 | 熱偶對數量 | 型號 |
K型 | 4 | MT155-TCK-4-WV |
C型 | 4 | MT155-TCC-4-WV |
K型/C型熱電偶饋通相關配件 | |
真空線纜 | MT165-KAP-TCK / MT165-KAP-TCC系列 |
