20KV高壓真空饋通

Power Plug-20KV高壓饋通電極直徑為2.4mm，最高電壓為20KV，銅電極最大電流為25A/針，鎳電極最大電流為15A/針，不銹鋼電極最大電流為1A/針。

立即咨詢立即咨詢

咨詢電話：15301310116

微信：15301310116Email：sales@madison-tech.com

產品詳情

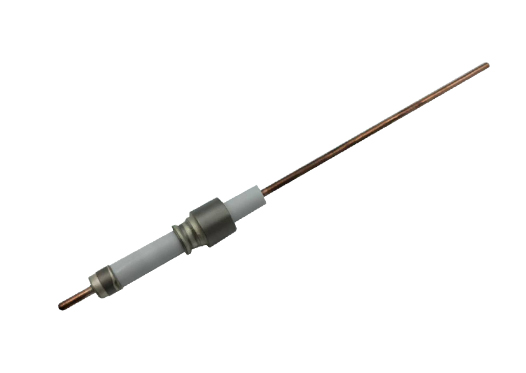

Power Plug-20KV高壓饋通電極直徑為2.4mm，饋通材質為不銹鋼和陶瓷，電極材質可選不銹鋼、鎳或銅，最高電壓為20KV，銅電極最大電流為25A/針，鎳電極最大電流為15A/針，不銹鋼電極最大電流為1A/針，溫度范圍-200~450℃，極限真空<1E-10mbar。CF16法蘭可兼容該饋通數量為1，CF40法蘭最多可兼容數量為4，可根據需求定制法蘭和饋通數量，或選擇可焊接版饋通。提供配套的大氣端接頭線纜，可選配真空端連接器及真空線纜。

產品特征

提供配套的大氣端線纜。

CF16法蘭上可焊接1個，CF40法蘭上最多可焊接4個。

可選配兩端的連接器及線纜。

可根據需求定制法蘭和饋通數量。

提供不同材質的電極。

產品參數

Power plug-20KV高壓饋通規格參數
材質	不銹鋼、陶瓷
導體材質	不銹鋼(SS)、鎳(Ni)、銅(Cu)
導體直徑?	2.4 mm
最高電壓	20KV DC
最大電流	Cu:25A max per pin Ni:15A max per pin SS:1A max per pin
溫度范圍	-200℃~450℃
極限真空	<1×10^-10 mbar
漏率	<1×10^-12 Pa·m³/s He

產品尺寸

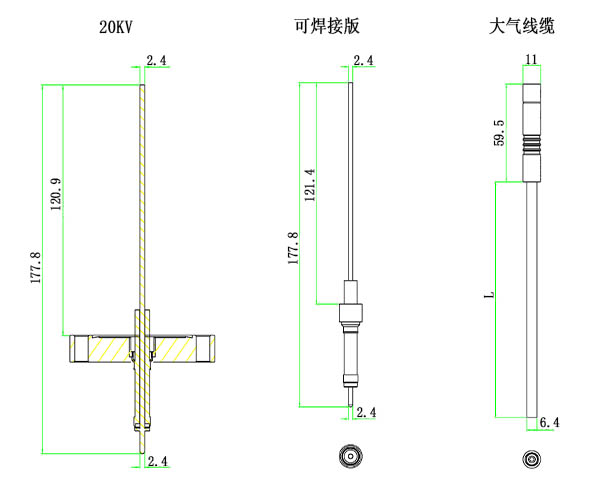

20KV高壓真空饋通尺寸

Power plug-20KV高壓饋通+CF法蘭選型表
法蘭	饋通數量	銅Cu電極(電流25A)型號	鎳NI電極(電流15A)型號	不銹鋼SS電極(電流1A)型號
CF16	1	MT153-P24-025C20K-C16	MT153-P24-015N20K-C16	MT153-P24-001S20K-C16
CF40	1	MT153-P24-025C20K-C40	MT153-P24-015N20K-C40	MT153-P24-001S20K-C40
CF40	2	MT153-P24-025C20K-C40-2	MT153-P24-015N20K-C40-2	MT153-P24-001S20K-C40-2
CF40	3	MT153-P24-025C20K-C40-3	MT153-P24-015N20K-C40-3	MT153-P24-001S20K-C40-3
CF40	4	MT153-P24-025C20K-C40-4	MT153-P24-015N20K-C40-4	MT153-P24-001S20K-C40-4

Power plug-20KV高壓饋通+KF法蘭選型表
法蘭	饋通數量	銅Cu電極(電流25A)型號	鎳NI電極(電流15A)型號	不銹鋼SS電極(電流1A)型號
KF16	1	MT153-P24-025C20K-K16	MT153-P24-015N20K-K16	MT153-P24-001S20K-K16
KF40	1	MT153-P24-025C20K-K40	MT153-P24-015N20K-K40	MT153-P24-001S20K-K40
KF40	2	MT153-P24-025C20K-K40-2	MT153-P24-015N20K-K40-2	MT153-P24-001S20K-K40-2
KF40	3	MT153-P24-025C20K-K40-3	MT153-P24-015N20K-K40-3	MT153-P24-001S20K-K40-3
KF40	4	MT153-P24-025C20K-K40-4	MT153-P24-015N20K-K40-4	MT153-P24-001S20K-K40-4
備注：其他法蘭及饋通組合請咨詢客服

Power plug-20KV高壓饋通+焊接版選型表
饋通數量	銅Cu電極(電流25A)型號	鎳NI電極(電流15A)型號	不銹鋼SS電極(電流1A)型號
1	MT153-P24-025C20K-WV	MT153-P24-015N20K-WV	MT153-P24-001S20K-WV

20KV饋通相關配件
大氣端線纜	MT153-CAB-20K，默認長度為2.4m
真空端連接器	MT160-PISC-2.4 MT160-PPOC-2.4
真空線纜	MT165-KAPM系列
