CFZ系列真空饋通采用螺紋連接，電極直徑為3.6mm，引腳材料為鍍金NiFe合金，密封材料為玻璃陶瓷。適用最高電壓為500VDC，額定電流為每針46A。
產品詳情

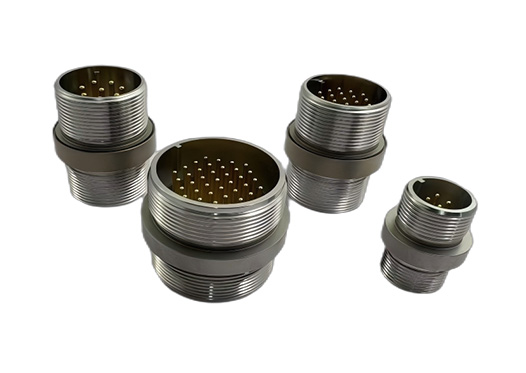

CFZ系列真空饋通是基于MIL-C-5015軍用標準設計的電氣連接器，采用螺紋連接，用于提供穩定的信號傳輸。電極直徑為3.6mm的CFZ饋通可選3/4針，采用雙端連接方式。由于尺寸較大，可兼容的最小尺寸法蘭為CF63，焊接多個饋通則需要更大尺寸的法蘭，可根據需求定制法蘭饋通，或選擇可焊接版饋通。CFZ-3.6mm饋通引腳材料為鍍金NiFe合金，密封材料為玻璃陶瓷。適用最高電壓為500VDC，額定電流為每針46A，適用溫度范圍-200~200℃，極限真空<1E-10mbar。配件可選真空端連接器/插針、真空線纜及大氣端連接器。
產品特征
CFZ型饋通是基于MIL-C-5015軍用標準設計的電氣連接器,采用螺紋連接，可穩定傳輸信號。
有3/4 針。
采用雙端連接的方式。
尺寸較大，最小需使用CF40/63的法蘭。
可在大型法蘭上焊接多個饋通。
可選配兩端的連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
CFZ-3.6mm真空饋通規格參數 | |
引腳標準 | MIL-C-5015 |
引腳直徑 ? | 3.6 mm |
引腳材料 | 鍍金NiFe合金 |
密封材料 | 玻璃陶瓷 |
最高電壓 | 500V DC |
額定電流 | 每針46A |
溫度范圍 | -200℃~200℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |
CFZ-3.6mm真空饋通+CF法蘭選型表 | ||
針數 | 法蘭 | 型號 |
3 | CF63 | MT130-CFZ36-03DS-C63 |
4 | CF63 | MT130-CFZ36-04DS-C63 |
Note: | ||
| CFZ-3.6mm真空饋通相關配件 | |
| 真空端連接器+插針 | MT131-CFZ36-04DS-SET等 |
| 真空線纜 | MT165-KAPM系列 |
| 大氣端連接器 | MT131-CFZ36-04DS-AIR等 |
