本站提供CM圓微型饋通、Sub-D饋通、可焊接版饋通、BNC同軸饋通、高電壓饋通等多種型號真空電極及配件，型號齊全，如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）。
Allectra SMA同軸真空饋通與線纜介紹，SMA50Ω微型同軸真空饋通和配套的真空同軸線纜，主要特點如下：
50Ω阻抗匹配
工作頻率：DC~6.5GHz / DC~18GHz
微型尺寸：CF40/KF40可容納4個饋通
多種分類可選：通常根據Single/Double Sided和Grounded/Floating Shield分類。
一、6.5GHz SMA同軸真空饋通

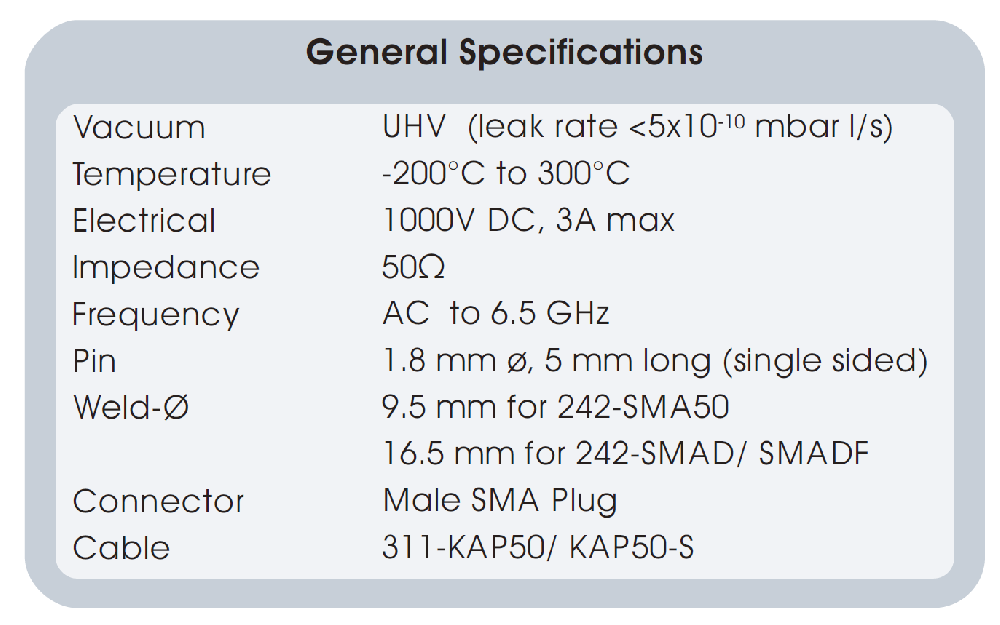

圖一：6.5GHz SMA同軸饋通的基本性能參數

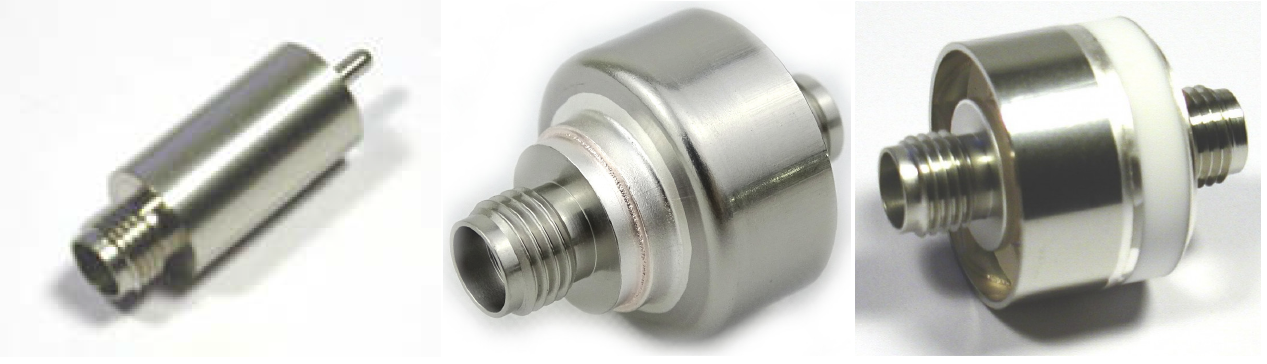

圖二：可焊接版SMA真空饋通
（左）SMA50-接地屏蔽，單端連接
（中）SMAD50-接地屏蔽，雙端連接
（右）SMADF50-浮地屏蔽，雙端連接
二、18GHz SMA同軸真空饋通

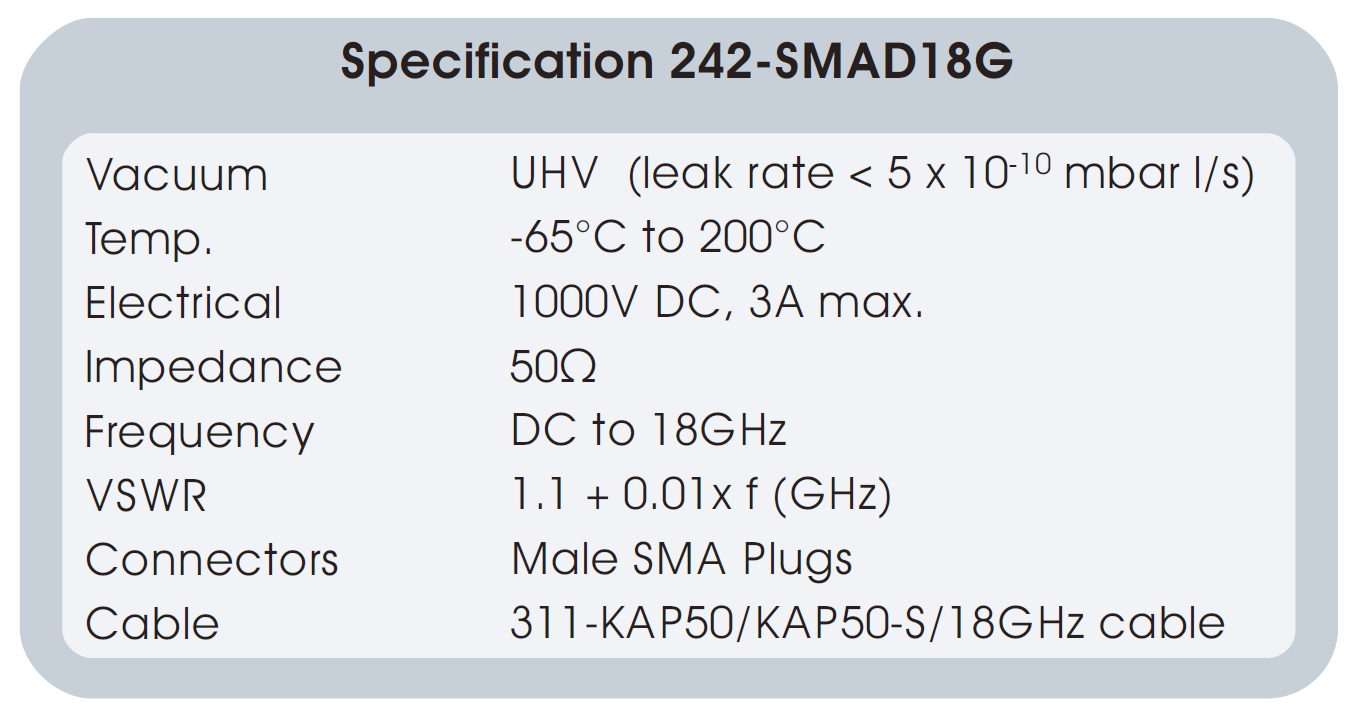

圖三：18GHz SMA同軸饋通的基本性能參數

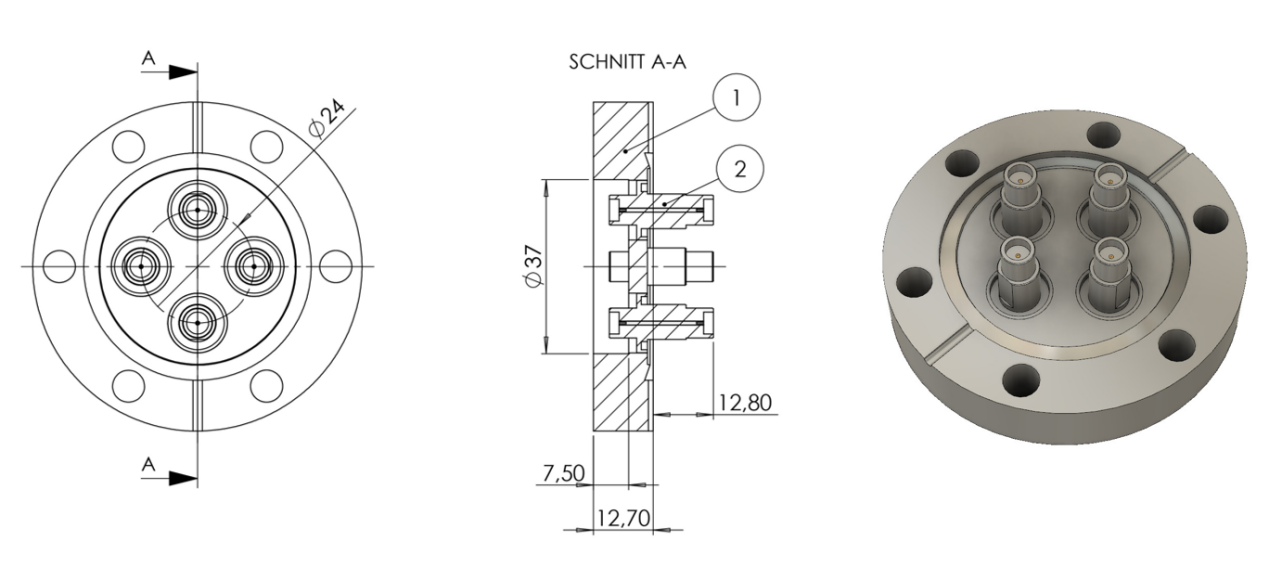

圖四：242-SMAD18G-C40-4（CF40法蘭裝有4個SMA 18GHz高頻饋通）
三、SMA同軸線纜
我們提供不同種類、搭配不同真空饋通的SMA線纜。以下主要介紹三種：
1、標準SMA同軸線纜
2、18GHz SMA同軸線纜
3、超細SMA同軸線纜
同時，線纜的長度、直徑、兩端接頭等均可根據要求定制。

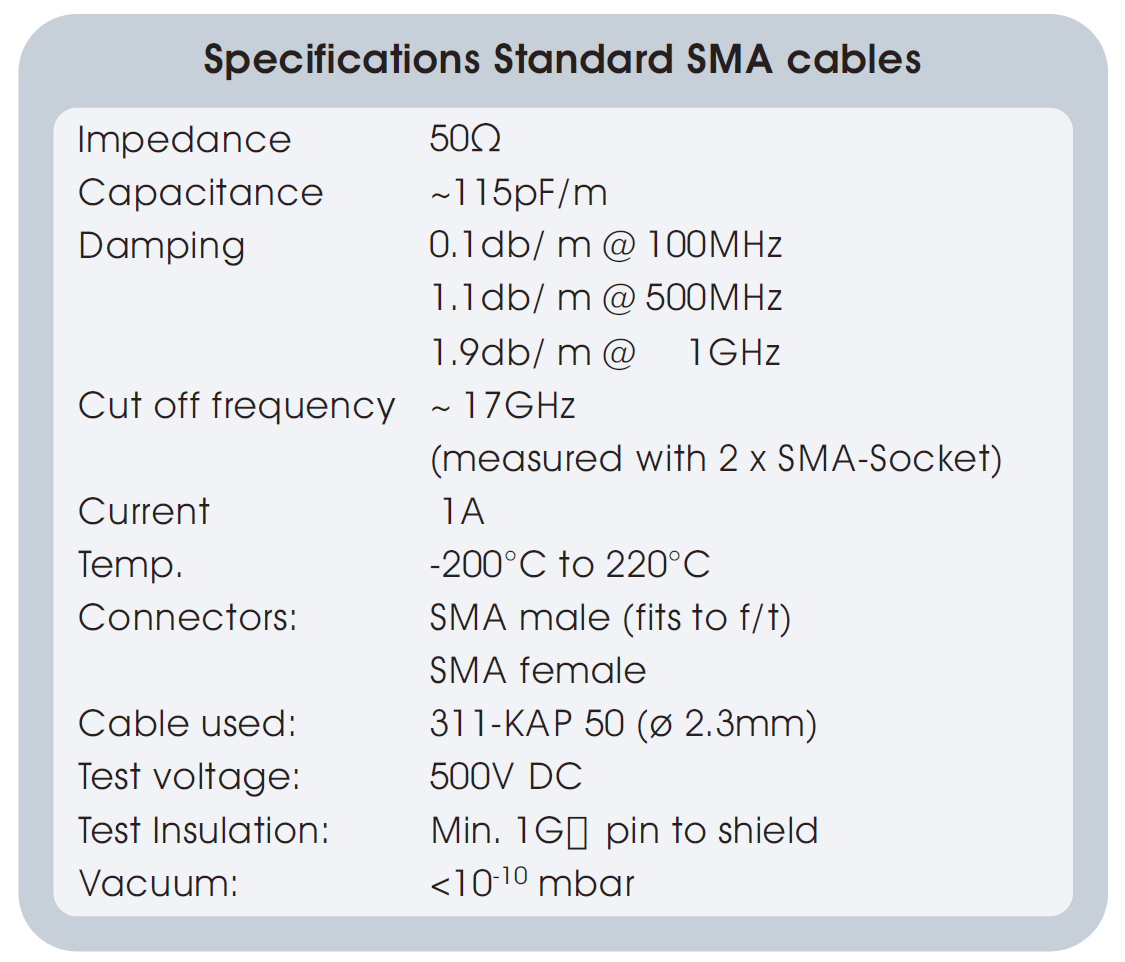

圖五：標準SMA同軸線纜的技術指標
① 常用標準SMA同軸線纜型號：
- 380-SMA-MX-500
SMA HIGH FREQUENCY 50Ω CABLE Single ended, SMA Plug to open end
長度500mm（可定制）
- 380-SMA-MM-500
SMA HIGH FREQUENCY 50Ω CABLE Double ended, Male Plug to Male Plug
長度500mm（可定制）

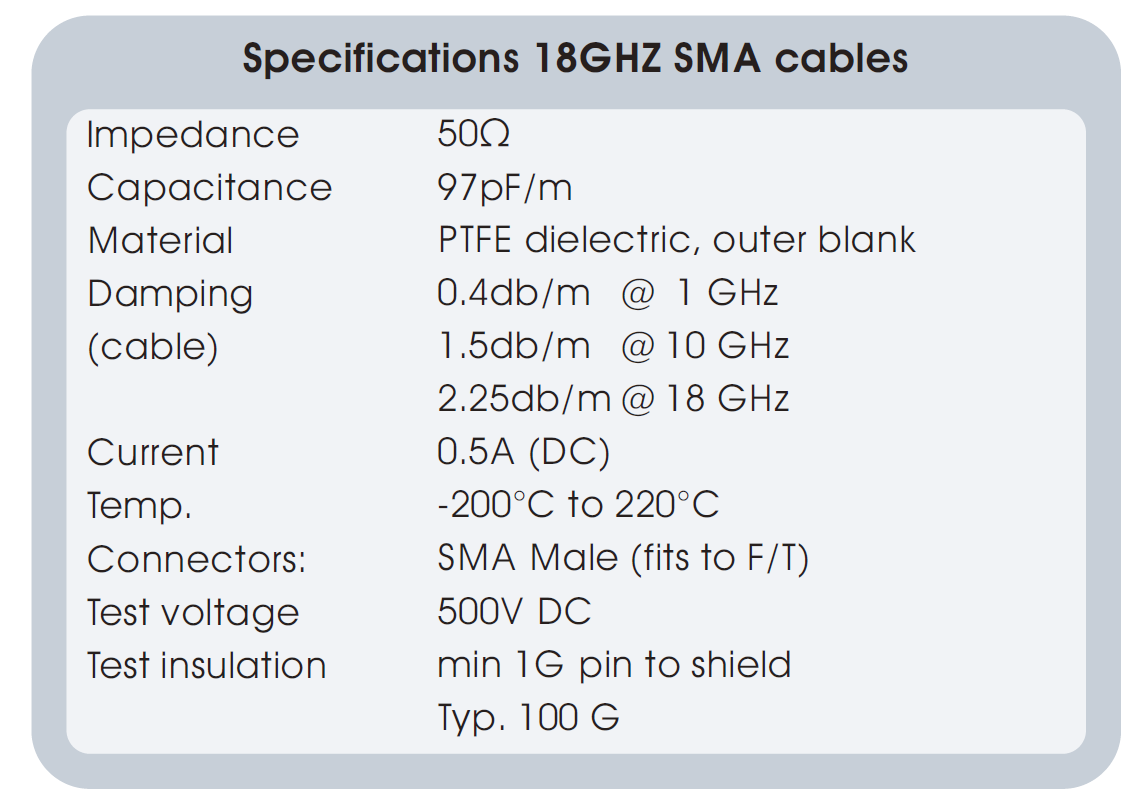

圖六：18GHz SMA同軸線纜的技術指標
② 18GHz SMA同軸線纜常用型號：
- 380-SMA18G-MM-500
SMA 18GHz HIGH FREQUENCY 50Ω CABLE Single ended, SMA Plug to open end
長度500mm（可定制）

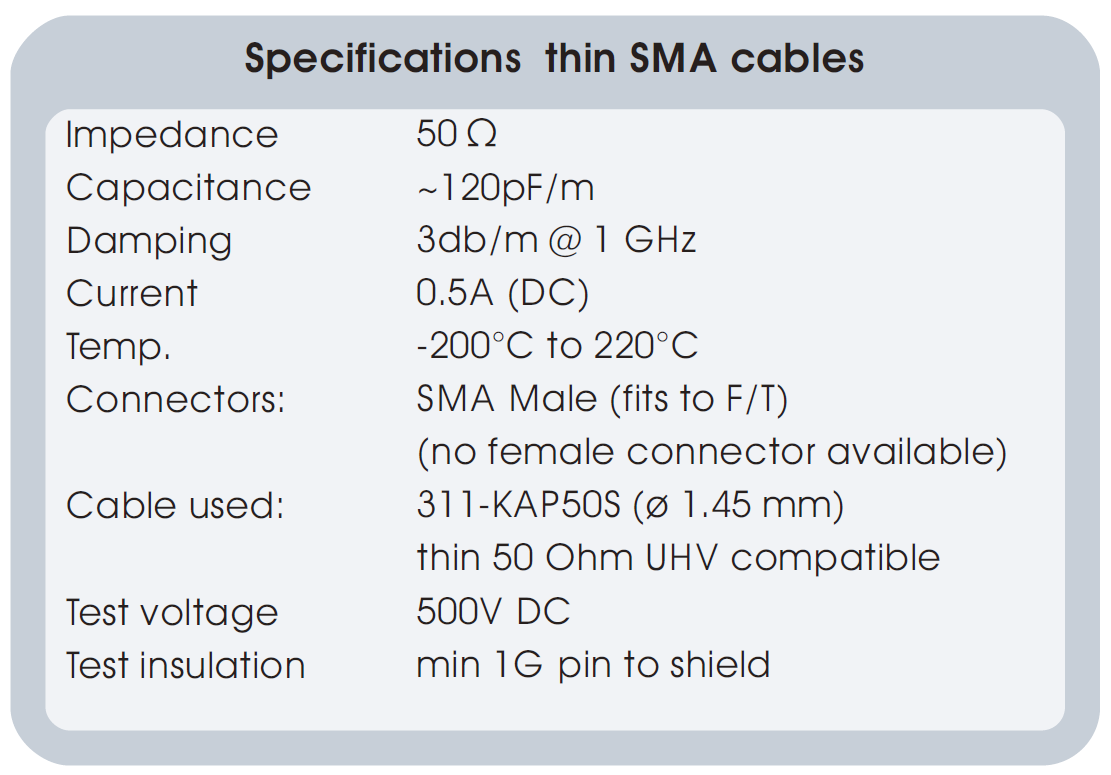

圖七：超細SMA同軸線纜的技術指標
③ 超細SMA同軸線纜常用型號：
- 380-SMA-MX-500-S
SMA THIN 50Ω CABLE Single ended, SMA Plug to open end
長度500mm（可定制）
- 380-SMA-MM-500-S
SMA THIN 50Ω CABLE Double ended, Male Plug to Male Plug
長度500mm（可定制）
以上就是北京麥迪森科技有限公司提供的Allectra SMA同軸真空饋通與線纜，更多產品及定制服務歡迎咨詢15301310116（微信同號）。
