本站提供CM圓微型饋通、Sub-D饋通、可焊接版饋通、BNC同軸饋通、高電壓饋通等多種型號真空電極及配件，型號齊全，如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）。
Allectra 同軸型真空饋通BNC/BNC50：標準BNC饋通主要用于同軸信號傳輸（這里不考慮阻抗匹配和超高電壓應用）。通常根據Single & Double Sided和Grounded & Floating Shield進行分類。
一、標準BNC同軸饋通
1、BNC
BNC 500V Coaxial GROUNDED SHIELD, SINGLE SIDED
標準同軸饋通，接地屏蔽，單端連接
2、BNCD
BNC 500V Coaxial GROUNDED SHIELD, DOUBLE SIDED
標準同軸饋通，接地屏蔽，雙端連接

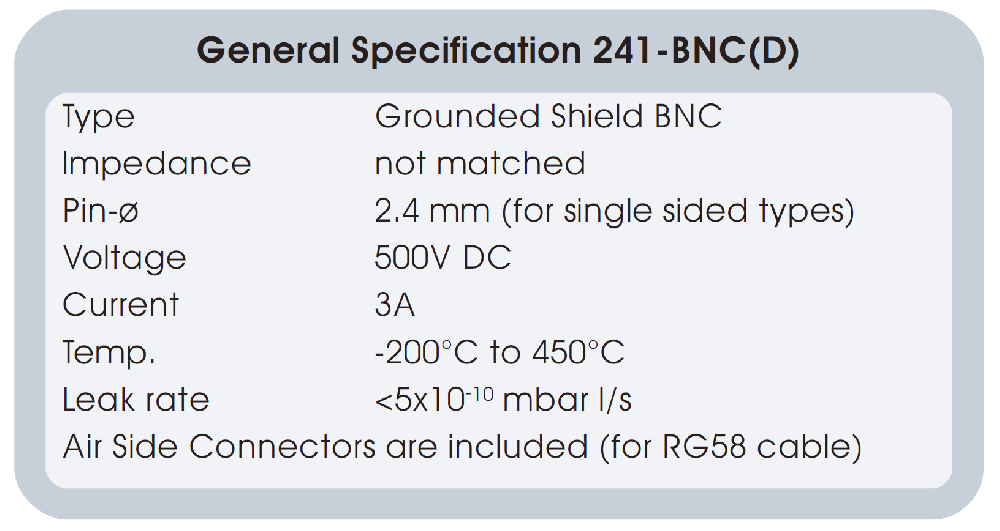

圖一：標準BNC真空饋通的基本性能參數

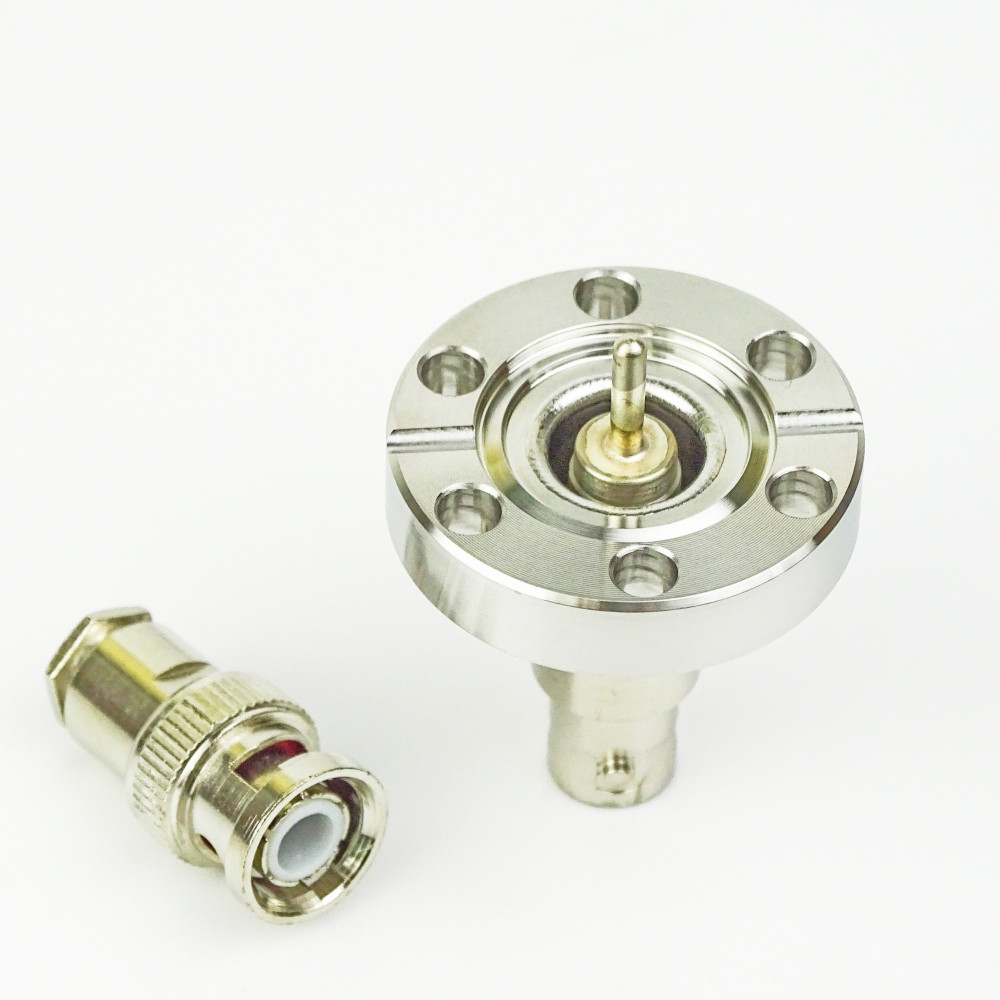

圖二：標準BNC真空饋通（CF16法蘭）

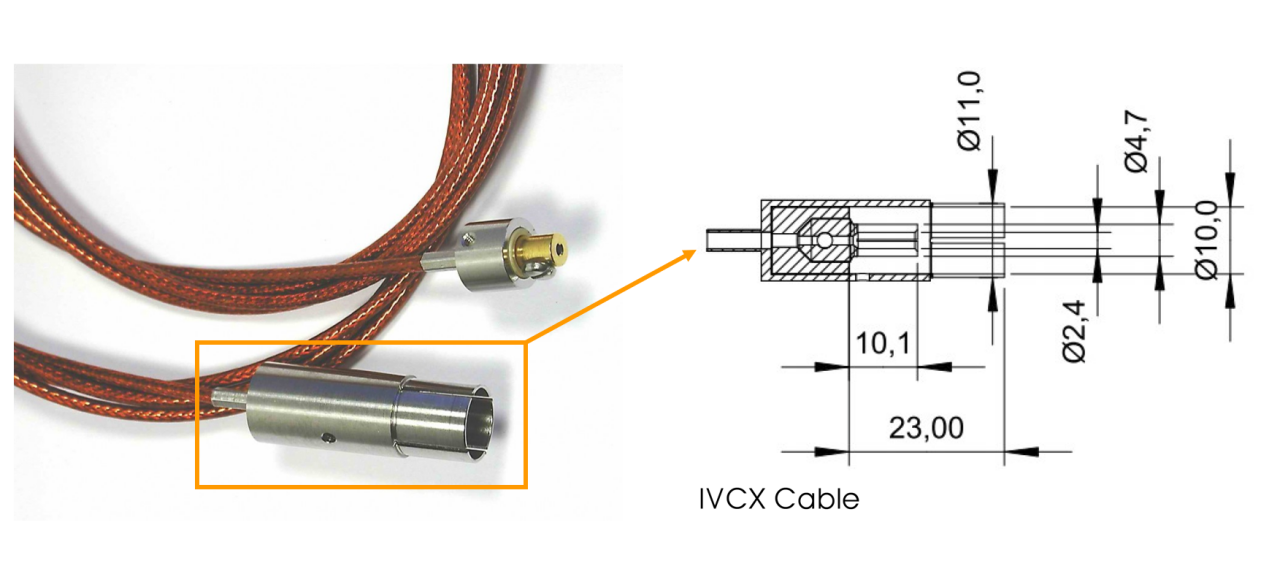

圖三：Single sided BNC — IVCX型真空線纜

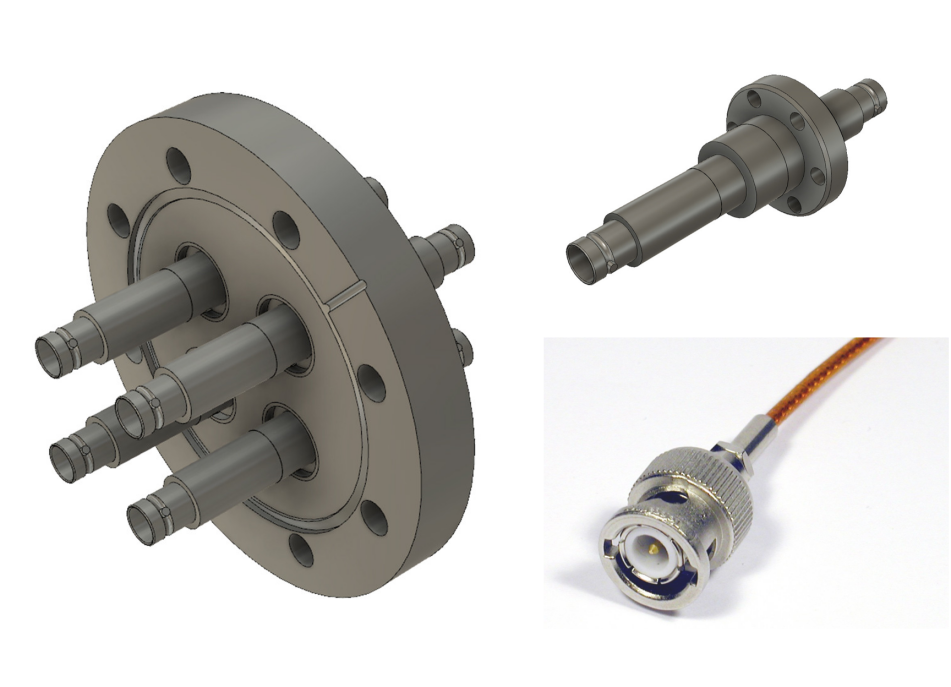

圖四：（左）BNCD-CF35-4針；（右上）BNCD-CF16-1針；（右下）BNCD真空同軸線纜
二、BNC50歐姆同軸饋通
50Ω的BNC真空饋通適合高頻傳輸，其中雙端連接的頻率可以達到4GHz。
1、BNC50
BNC 50Ω 500V Coaxial GROUNDED SHIELD, SINGLE SIDED
50Ω同軸饋通，接地屏蔽，單端連接
2、BNCD50
BNC 50Ω 500V Coaxial GROUNDED SHIELD, DOUBLE SIDED
50Ω同軸饋通，接地屏蔽，雙端連接
3、BNCF50
BNC 50Ω 500V Coaxial FLOATING SHIELD, SINGLE SIDED
50Ω同軸饋通，浮地屏蔽，單端連接
4、BNCDF50
BNC 50Ω 500V Coaxial FLOATING SHIELD, DOUBLE SIDED
50Ω同軸饋通，浮地屏蔽，雙端連接

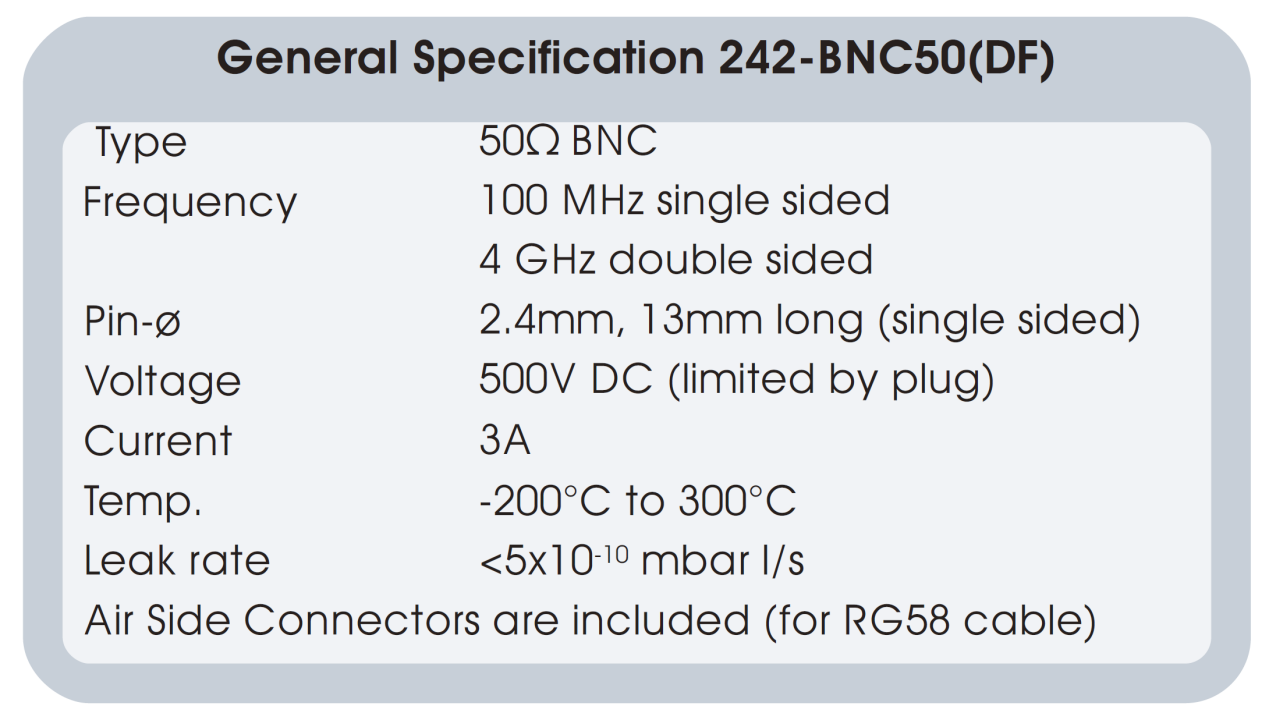

圖五：BNC50Ω真空饋通的基本性能參數

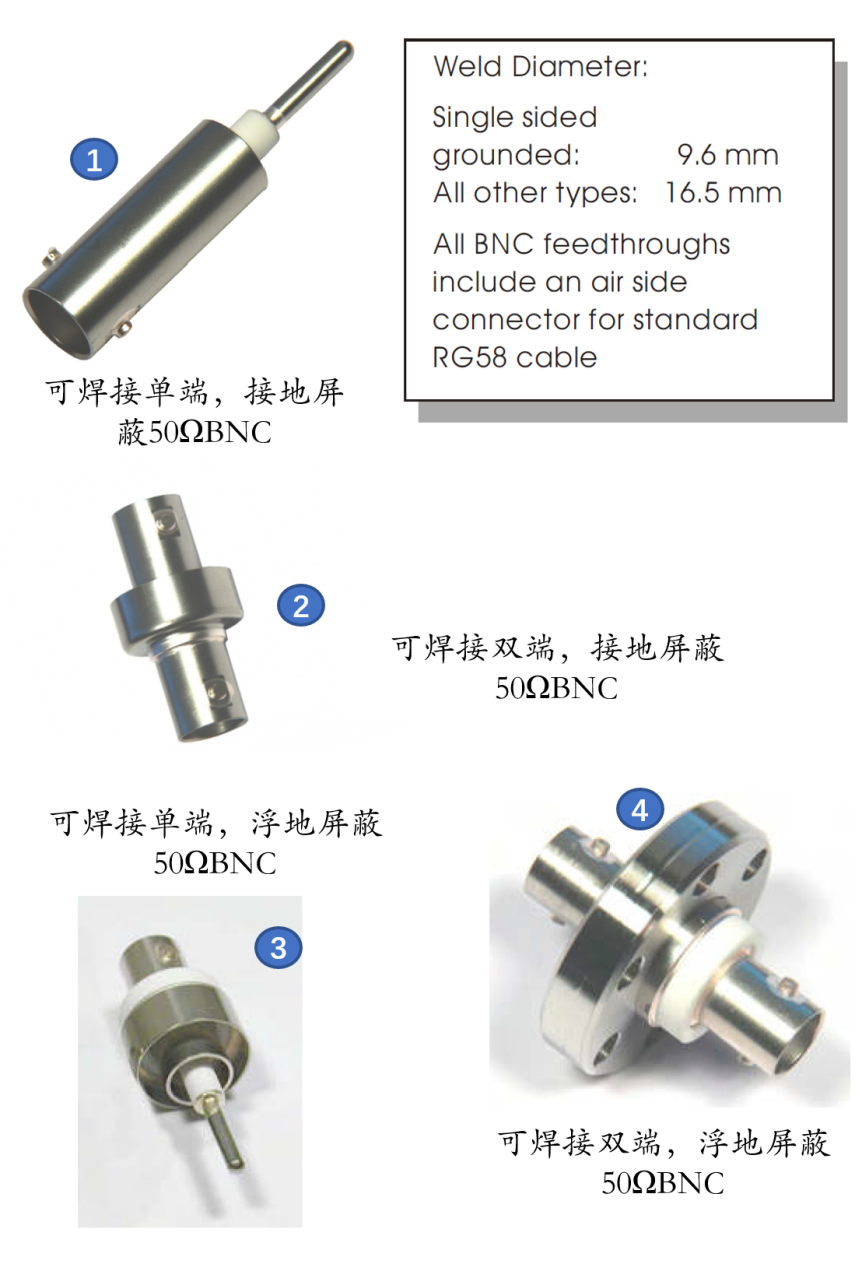

圖六：①BNC50；②BNCD50；③BNCF50；④BNCDF50
以上就是北京麥迪森科技有限公司提供的Allectra 同軸型真空饋通BNC/BNC50，更多產品及定制服務歡迎咨詢15301310116（微信同號）。
