發布時間：2024-10-14 15:44:40 人氣：421
本站提供Sub-D饋通、可焊接版饋通、同軸饋通、高電壓饋通等多種型號真空電極及配件，型號齊全，如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）。
Allectra組合版Sub-D真空饋通（功率/同軸/標準插針組合）
一、組合版Sub-D真空饋通：功率和標準插針組合
組合版Sub-D真空饋通是把功率、同軸和標準插針融入到標準的Sub-D真空饋通中。其中功率插針，常用于加熱器的供電應用。兼容CF法蘭、KF法蘭、ISO法蘭和完全定制型法蘭。

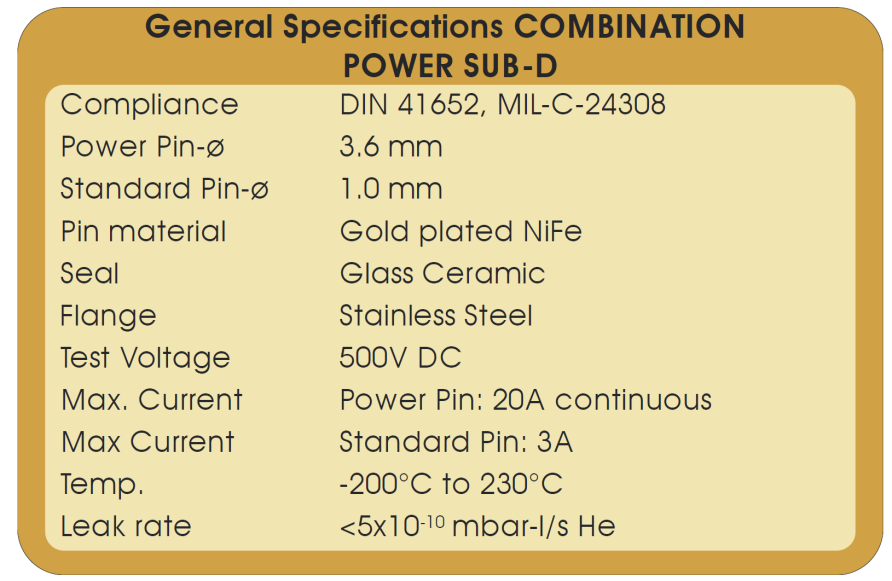

圖一：功率和標準插針組合真空饋通的技術指標
功率和標準插針組合真空饋通，一共分為三類（圖二、圖三、圖四）：
2P+5S
3P
5P
以及組合按倍數疊加（圖五）。其中P指功率型插針，S為標準插針。
圖二：2P+5S（即2針功率插針+5針標準插針）示例（圖示CF35法蘭）

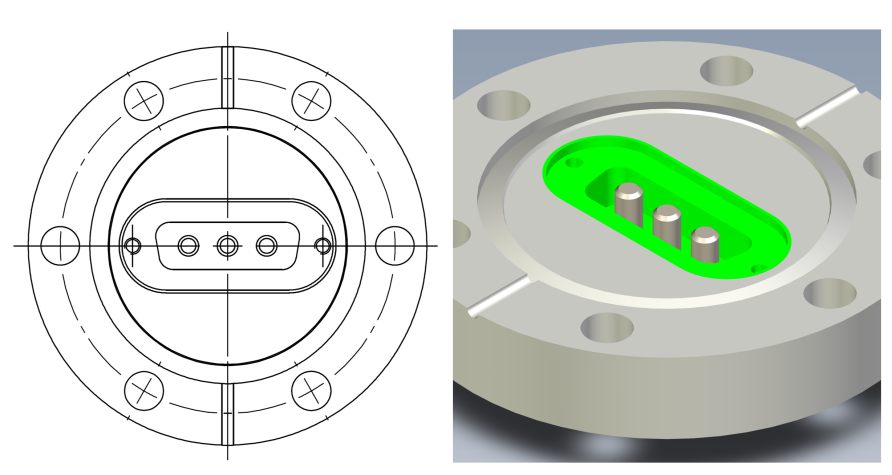

圖三：3P（即3針功率插針）示例（圖示CF35法蘭）

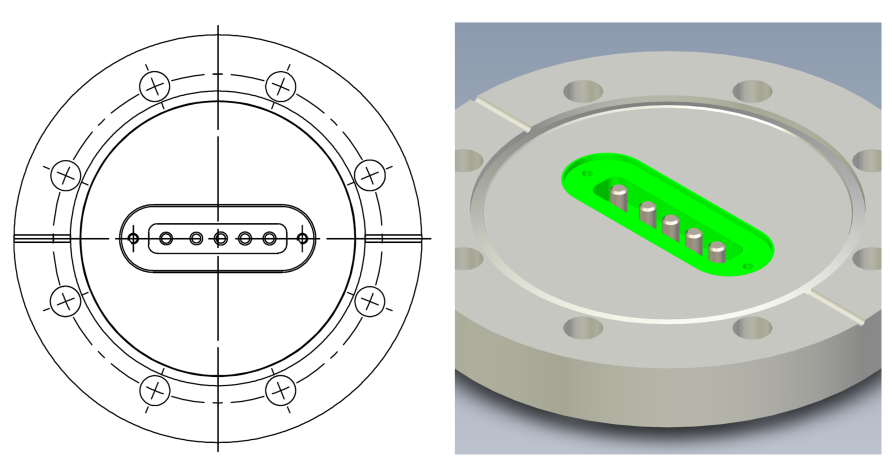

圖四：5P（即5針功率插針）示例（圖示CF63法蘭）

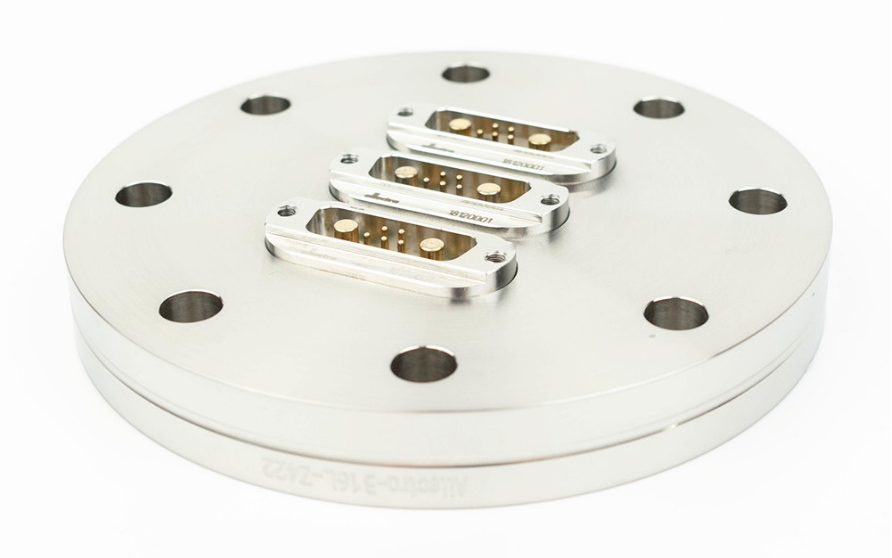

圖五：3個2P+5S的并聯示例（圖示CF63法蘭）
二、組合版Sub-D真空饋通：同軸和標準插針組合

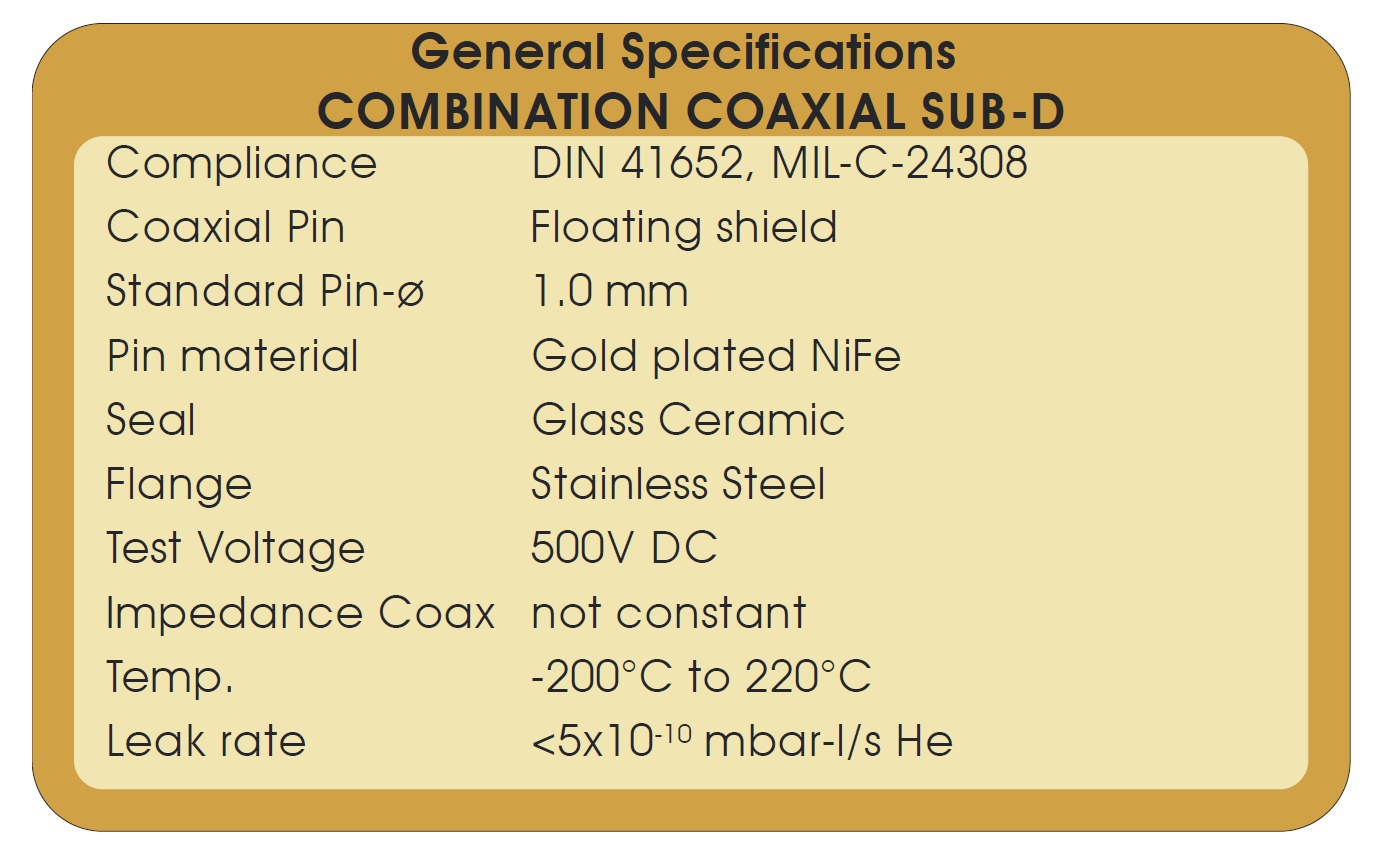

圖六：同軸和標準插針組合真空饋通的技術指標
同軸和標準插針組合真空饋通，一共分為三類（圖七）：
2C+3S
3C
5C
其中C指同軸型插針，S為標準插針。

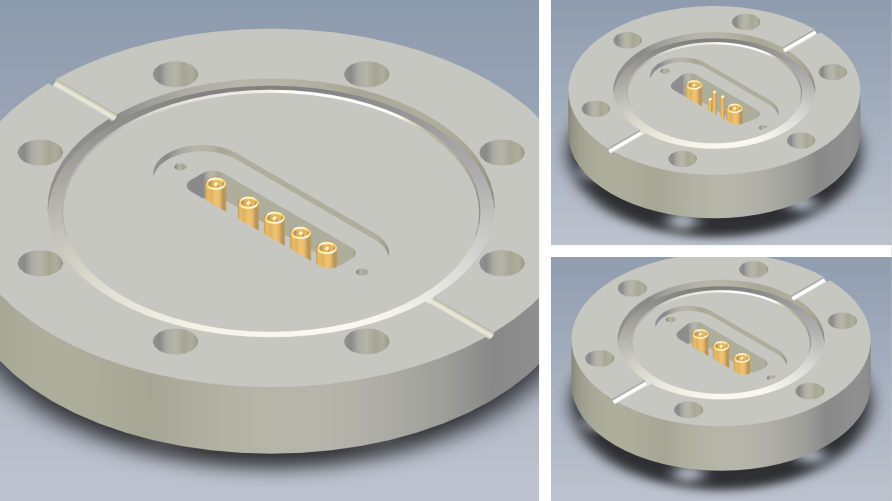

圖七：（左）5C（5針同軸插針，CF63法蘭）；（右上）2C+3S（2針同軸插針+3針標準插針，CF35法蘭）；（右下）3C（3針同軸插針，CF35法蘭）
三、組合版Sub-D真空饋通真空內外接頭和插針
組合版Sub-D真空饋通（功率型，同軸型）采用同樣的高真空和超高真空接頭，一共分為三種：
- 2 * Coax or Power pins + 5 * 1mm pins
- 3 * Coax or Power pins
- 5 * Coax or Power pins

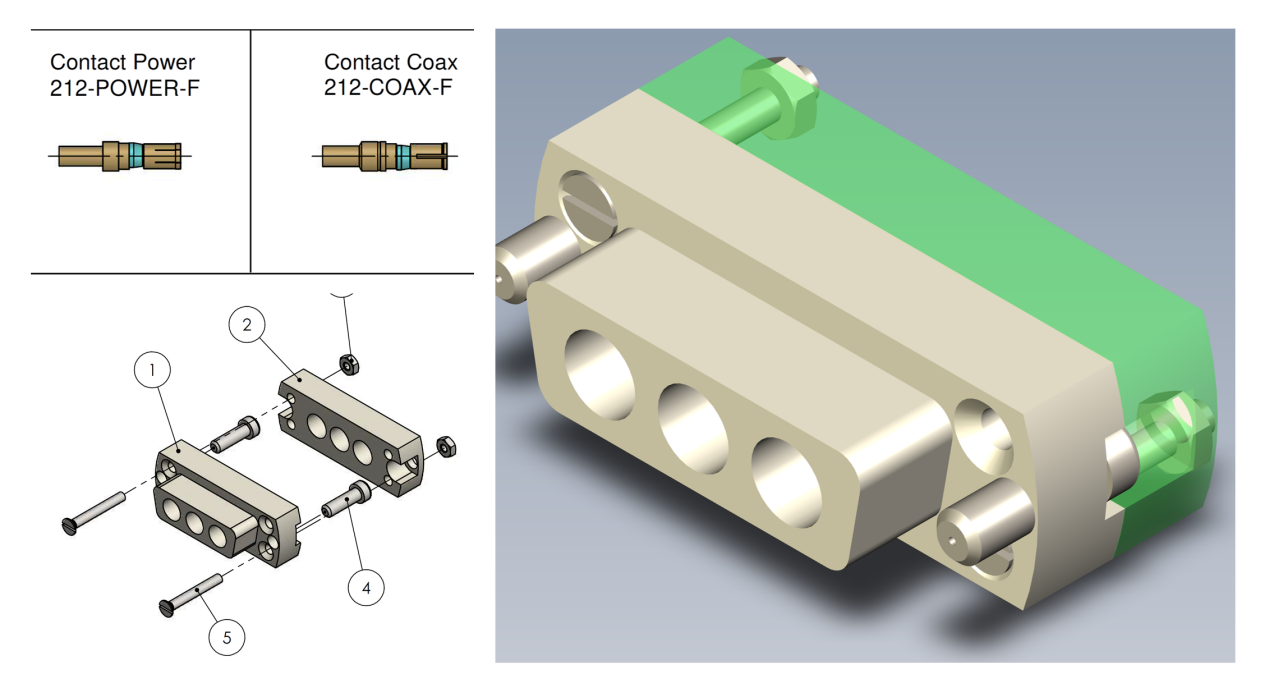

圖八：真空端母頭和配套插針

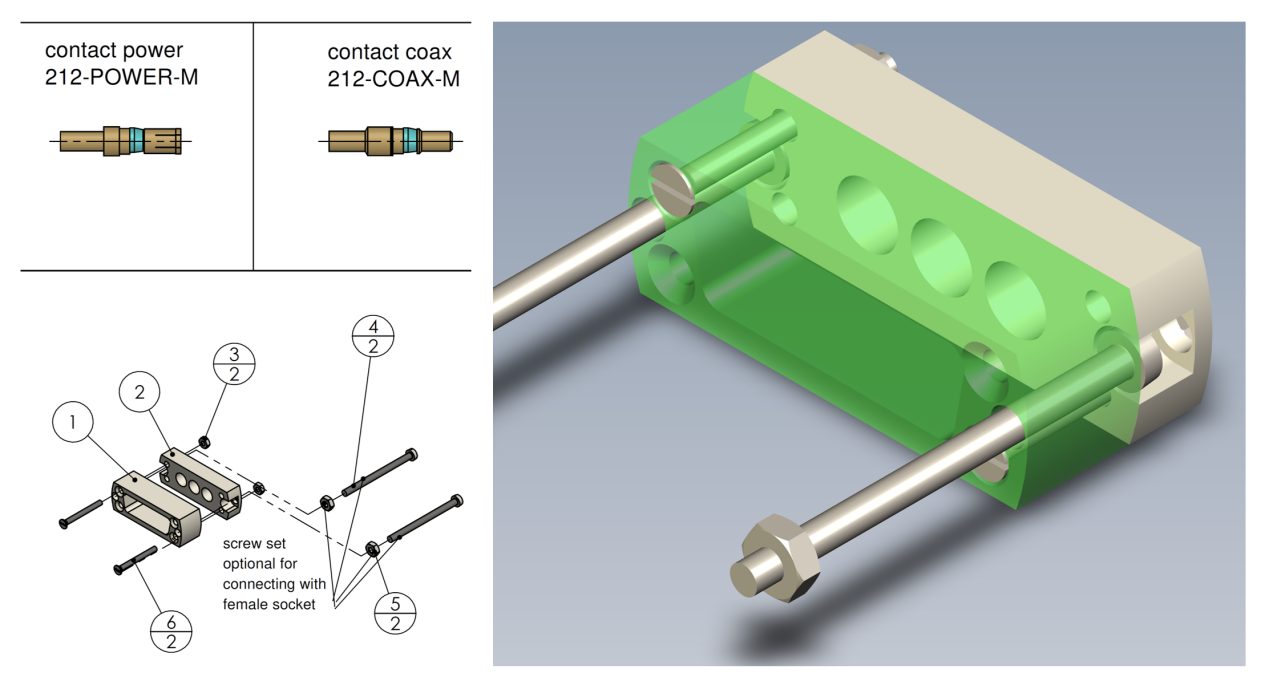

圖九：真空端公頭和配套插針
以上就是北京麥迪森科技有限公司提供的Allectra組合版Sub-D真空饋通，更多產品及定制服務歡迎咨詢15301310116（微信同號）。
