發布時間：2024-10-14 14:57:21 人氣：426
本站提供Sub-D饋通、可焊接版饋通、同軸饋通、高電壓饋通等多種型號真空電極及配件，型號齊全，如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）。
Allectra高密度版Sub-D真空饋通是在標準的Sub-D真空饋通中容納更多插針。如15針標準Sub-D真空饋通尺寸下，可以容納26針的高密度版Sub-D真空饋通。對應如下：
15 Pin standard- Sub-D -> 26 pin HD Sub-D
25 Pin standard- Sub-D -> 44 pin HD Sub-D
50 Pin standard- Sub-D -> 78 pin HD Sub-D
所以同樣法蘭尺寸下，能夠容納更多信號傳輸路徑。
高密度版Sub-D兼容CF法蘭，KF法蘭，ISO法蘭，客戶完全定制法蘭以及焊接版的饋通。我司為其配套了對應的真空端接頭、大氣端接頭、匹配的插針等。

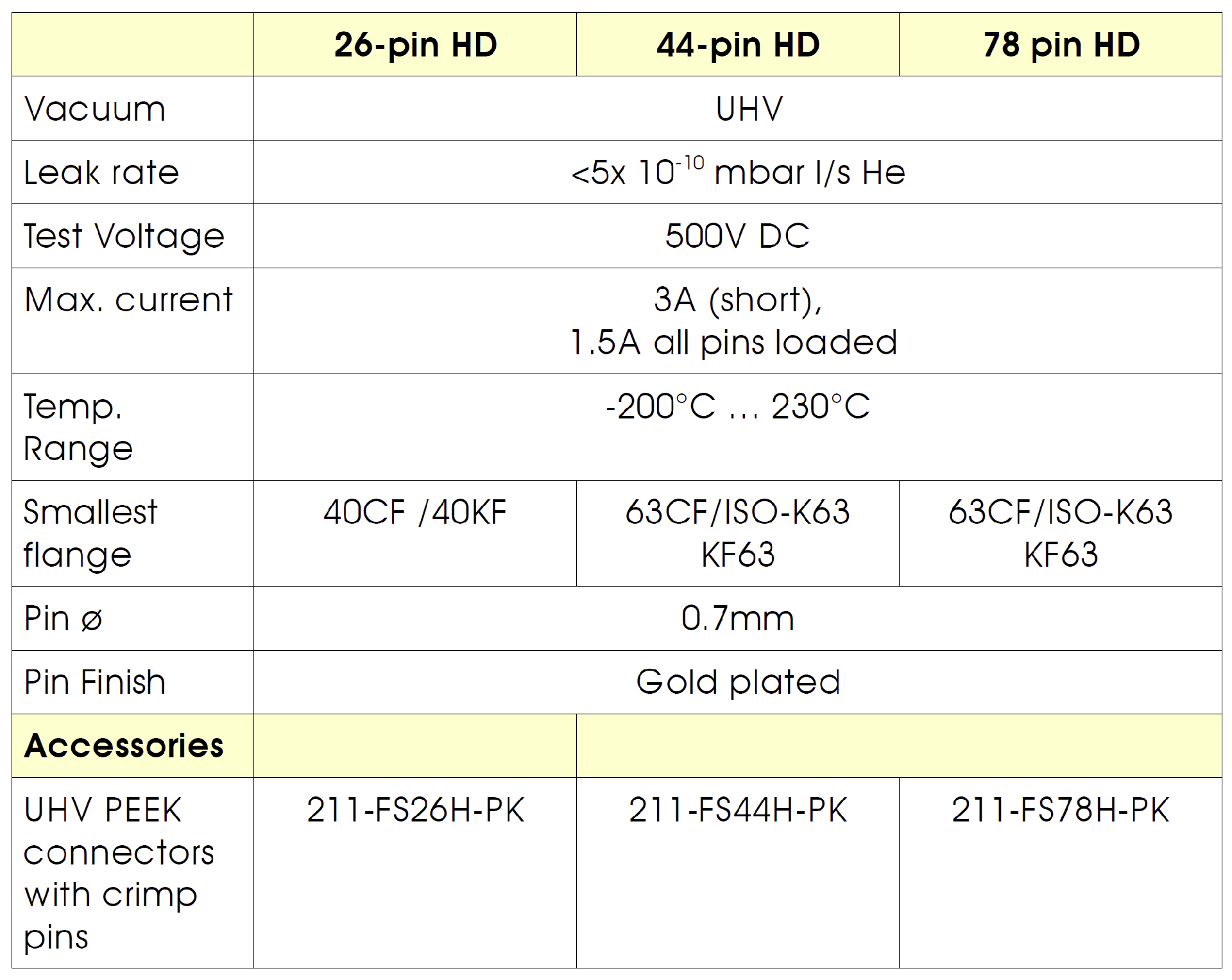

表一：高密度版Sub-D基本技術參數

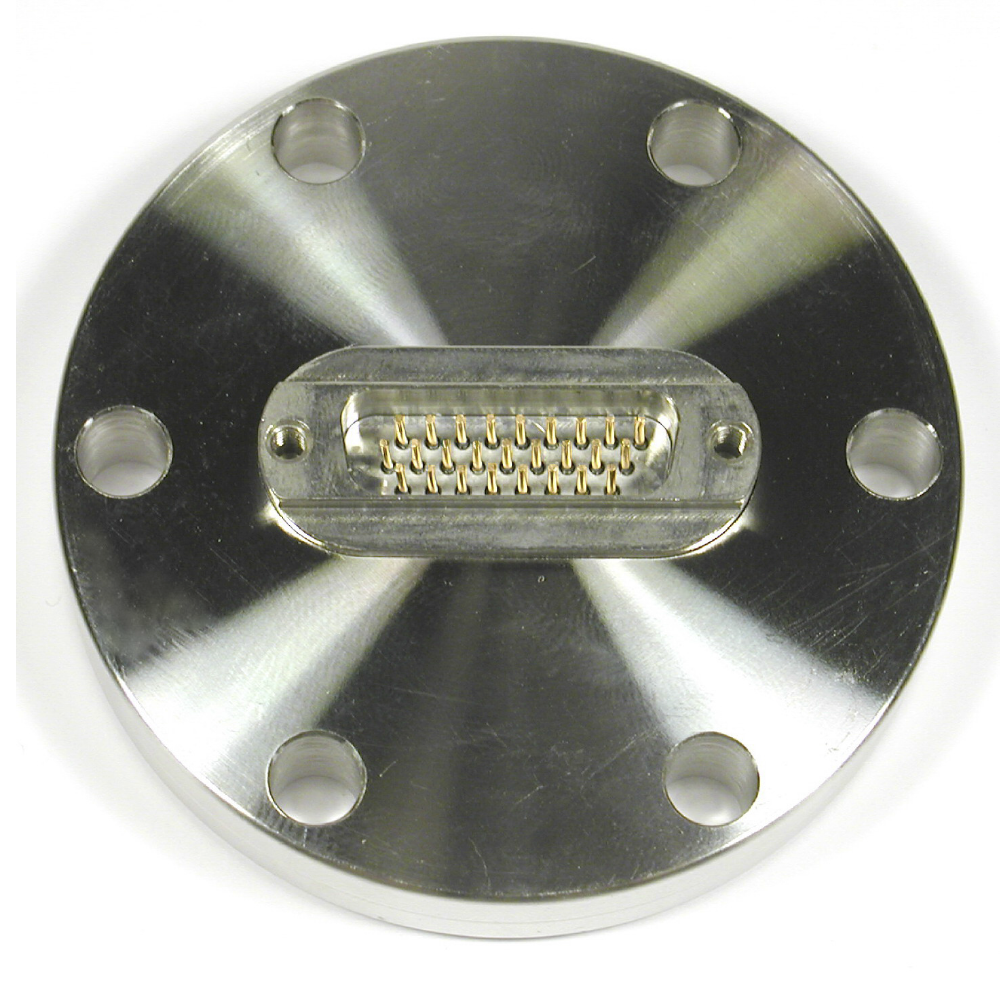

圖一：CF40法蘭26針高密度版Sub-D真空饋通

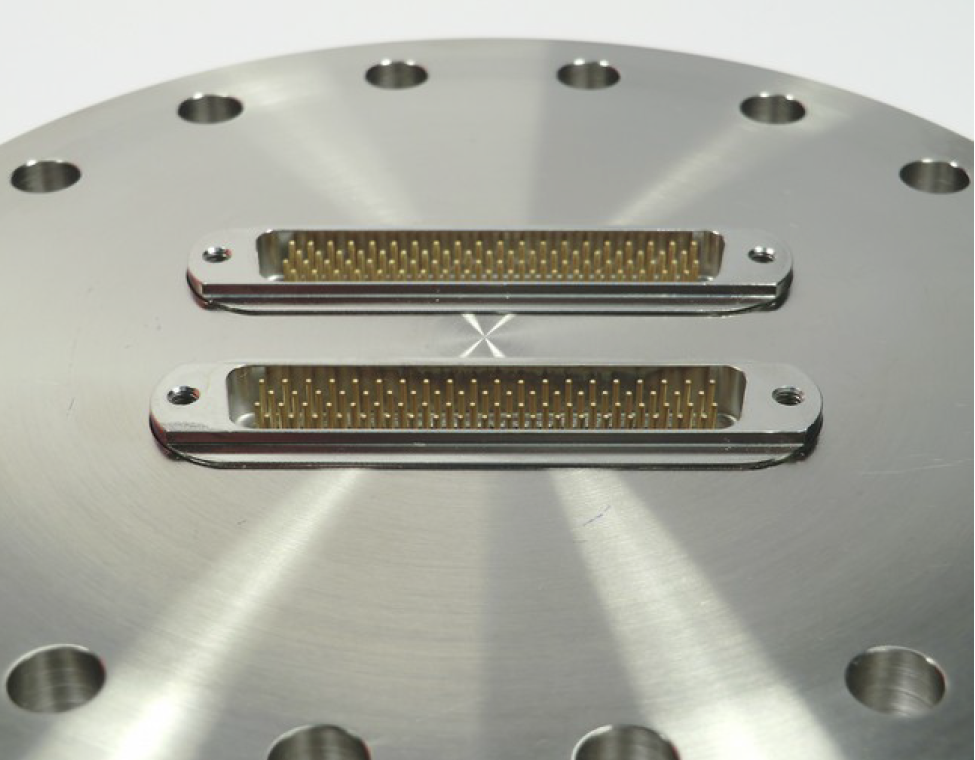

圖二：CF160法蘭2個78針高密度版Sub-D真空饋通

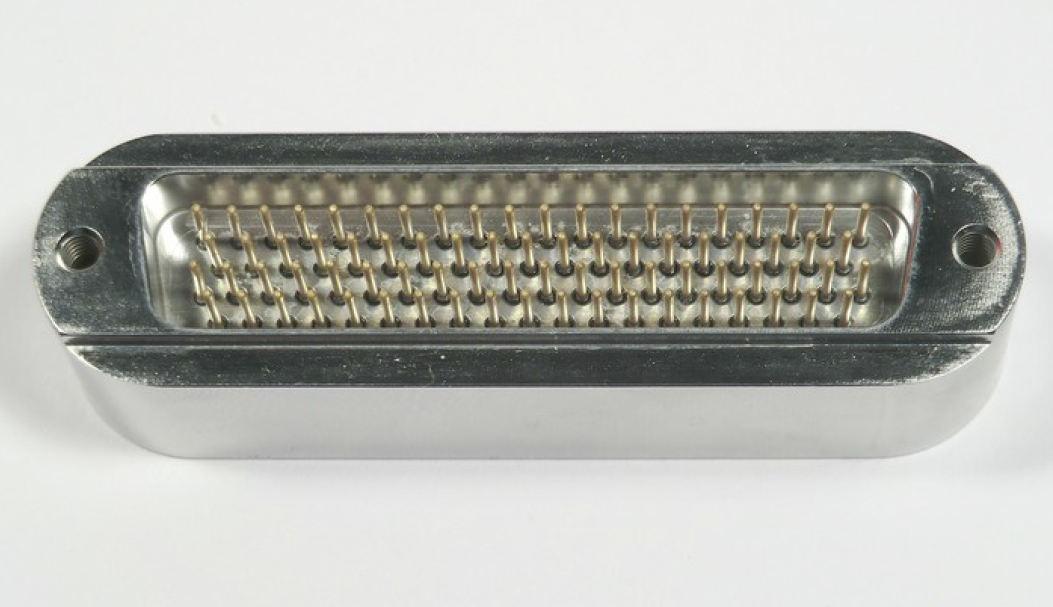

圖三：焊接版78針高密度版Sub-D真空饋通

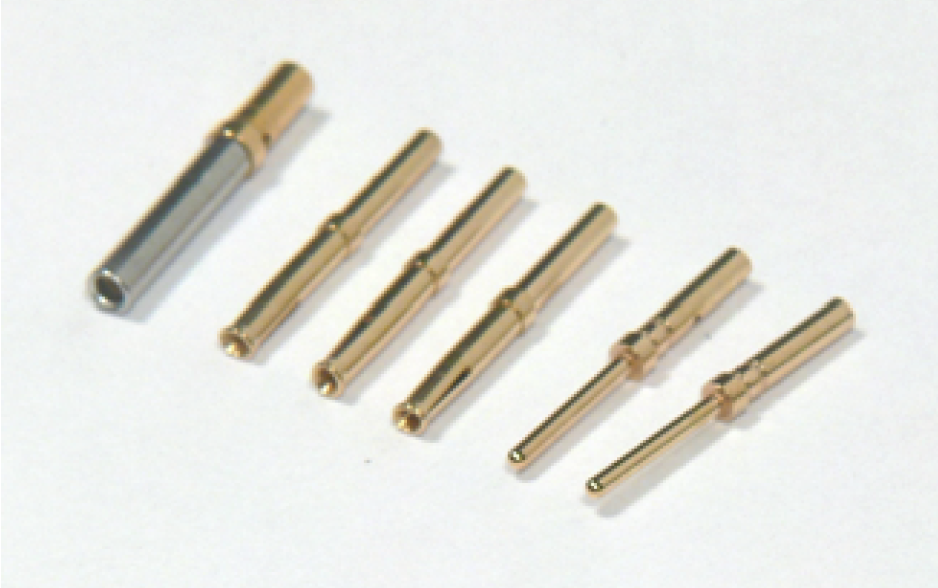

圖四：（左→右）標準Sub-D母頭插針(1)，高密度版母頭插針(2-4)，高密度版公頭插針(5-6)

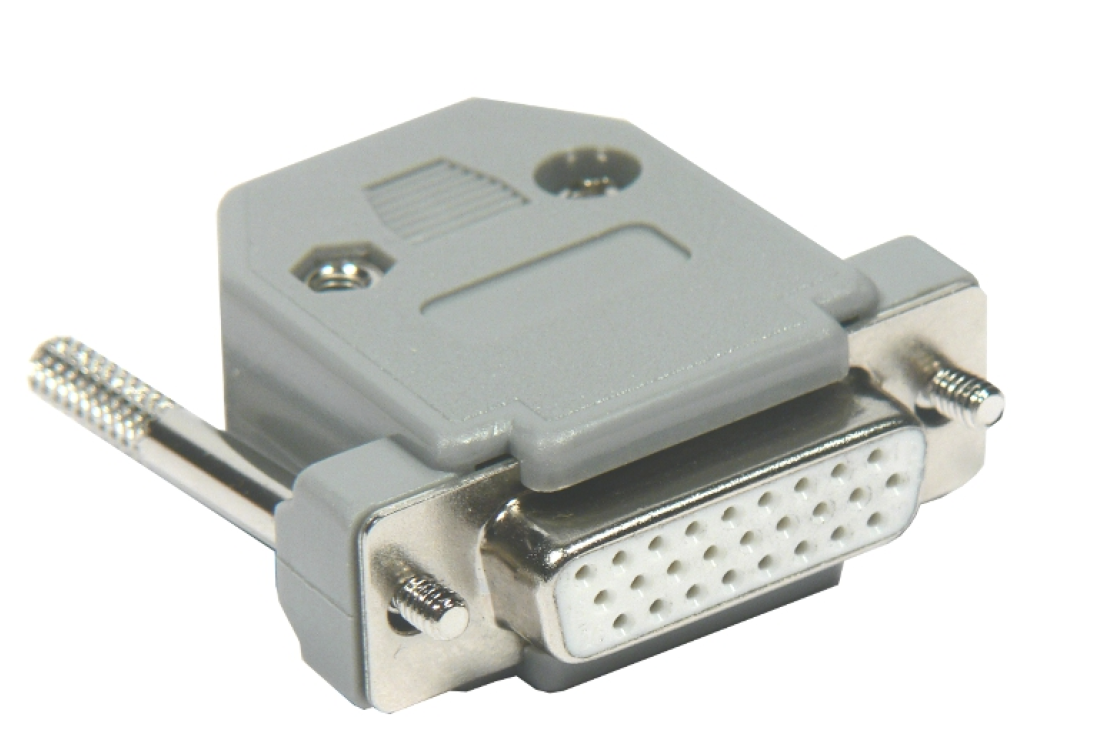

圖五：高密度版大氣端接頭
以上就是北京麥迪森科技有限公司提供的Allectra高密度版Sub-D真空饋通，更多產品及定制服務歡迎咨詢15301310116（微信同號）。
