狹縫系統
JJ X-Ray 超高真空狹縫 PITCHING SLIT – CEILING MOUNTED 頂置式安裝的俯仰狹縫系統。想了解真空狹縫、超高真空狹縫、中子狹縫、多針孔狹縫等更多狹縫產品信息請咨詢客服。
產品詳情
JJ X-Ray 超高真空狹縫 PITCHING SLIT – CEILING MOUNTED 頂置式安裝的俯仰狹縫系統是狹縫、光束觀察器和光束能量分析系統的一部分。狹縫刀片具有反射 Si 表面，可以通過傾斜各個葉片組件將一部分光束引導到下游能量分析器。
安裝流程

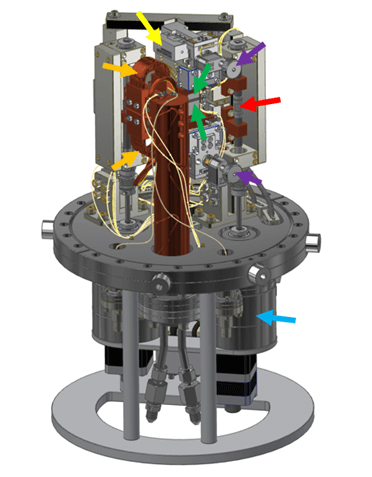

狹縫系統的一個關鍵特征是沒有真空力作用在狹縫刀片上，見圖 1。
圖 1. 晶體間隙由主軸驅動，紅色箭頭，通過磁耦合驅動，藍色箭頭。狹縫刀片晶體，綠色箭頭，可以通過由真空壓電基千分尺螺釘驅動的彎曲機構傾斜，紫色箭頭。狹縫晶體的間距由雷尼紹編碼器監控，黃色箭頭。晶體通過銅編織帶（橙色箭頭）連接到水冷散熱器。

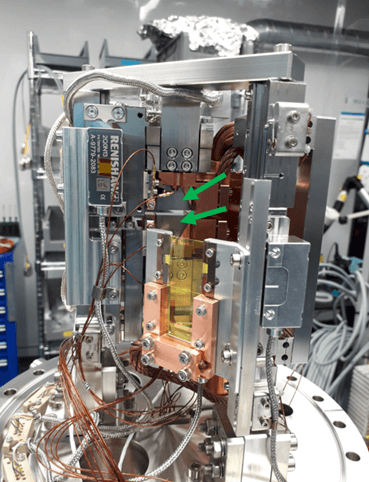

該系統還包括可以插入光束路徑的 YAG 屏幕，見圖 2。
圖 2. 此處顯示了模型的 YAG:Ce 屏幕。屏幕位于狹縫晶體的下游，用綠色箭頭標記。

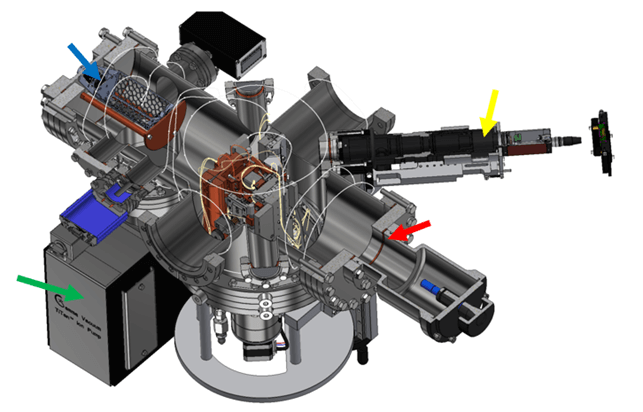

真空輔助裝置可以放置在狹縫外殼上，見圖 3。
圖 3. 除了垂直狹縫和 YAG 屏幕外，該系統還具有鏡頭和相機，黃色箭頭。離子泵，綠色箭頭。NEG 泵，藍色箭頭。用于粗抽的角閥，紅色箭頭。

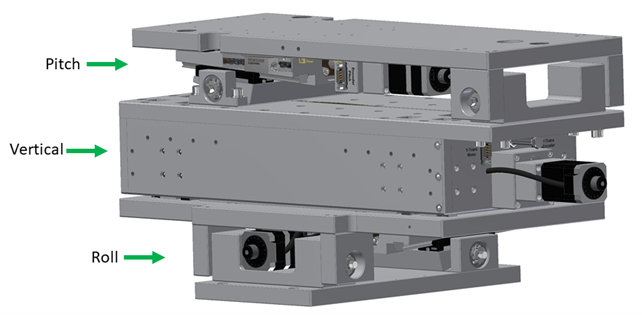

真空容器可以垂直傾斜、滾動和平移，見圖 4
圖 4. 狹縫的真空容器可以傾斜、滾動和垂直平移（由于該系統安裝在頂板上，所以平臺看起來是倒置的，見圖 5）。

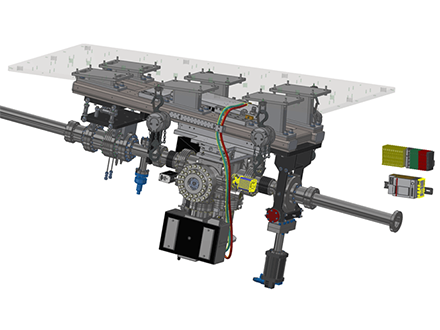

狹縫安裝在頂板上，見圖 5。
圖 5. 安裝在頂板上的狹縫概覽。該系統交付時帶有完整的 Beckhoff 控制和驅動器。
以上就是北京麥迪森科技有限公司提供的JJ X-Ray產品介紹，如想了解更多JJ X-Ray信息及價格，請咨詢客服15301310116（微信同號）。
