CTS系列K型熱電偶饋通，可選K型熱電偶對數量為3/5/9/16/20，電極直徑為1.0mm，電壓mV量級，電流mA量級，溫度范圍-200~250℃，極限真空<1E-10mbar。
產品詳情
CTS系列K型熱電偶饋通采用基于MIL-C-26482軍用標準設計的圓形電氣連接器和K型熱偶材料電極，可提供穩定的信號傳輸，可選K型熱電偶對數量為3/5/9/16/20。饋通密封材料為玻璃陶瓷，K型熱電偶電極直徑為1.0mm，電壓mV量級，電流mA量級，溫度范圍-200~250℃，極限真空<1E-10mbar。熱電偶對數量為16的饋通，推薦使用CF40法蘭，可選單端或雙端接口，可根據需求定制法蘭及饋通組合。可選配饋通兩端的K型熱電偶連接器、插針及線纜。
產品特征
CTS類型饋通是基于MIL-C-26482軍用標準設計的電氣連接器,可提供穩定的信號傳輸。
CTS系列K型熱電偶，采用K型熱電偶材料做饋通的pin針。
3/5/9/16/20對K型熱電偶可選。
可選配兩端K型熱偶連接器及線纜。
可根據需求定制法蘭和饋通。
產品參數
熱電偶饋通規格參數 | |
引腳標準 | MIL-C-26482 |
引腳直徑 ? | 1.0 mm |
引腳材料 | K型熱偶材質 |
密封材料 | 玻璃陶瓷 |
電壓 | mV量級 |
電流 | mA量級 |
溫度范圍 | -200℃~250℃ |
極限真空 | <1×10-10 mbar |
漏率 | <1×10-12 Pa·m3/s He |

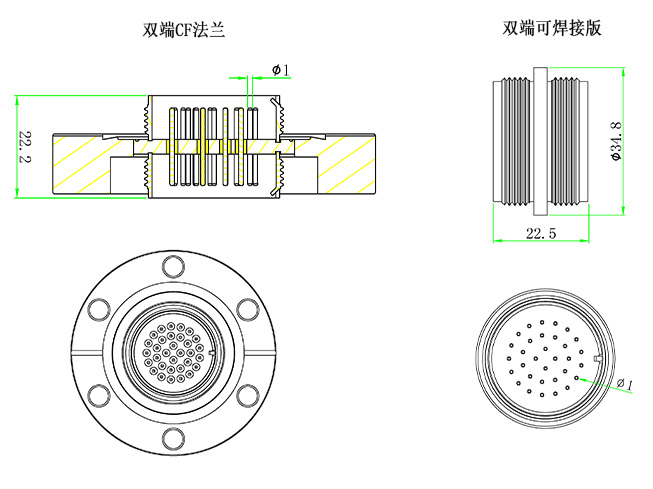

產品尺寸
K型熱電偶+CF/KF法蘭選型表 | |||
熱電偶對數量 | 法蘭 | 兩端類型 | 組合型K型熱電偶型號 |
16 | CF40 | 雙端 | MT120-32CTS-DS-C40-GTCK16 |
KF40 | MT120-32CTS-DS-K40-GTCK16 | ||
CF40 | 單端 | MT120-32CTS-SP-C40-GTCK16 | |
KF40 | MT120-32CTS-SP-K40-GTCK16 | ||
備注：其他法蘭及饋通的組合請咨詢客服 | |||
K型熱電偶+焊接版選型表 | ||
熱電偶對數量 | 兩端類型 | 組合型K型熱電偶型號 |
16 | 雙端 | MT120-32CTS-DS-WV-GTCK16 |
單端 | MT120-32CTS-SP-WV-GTCK16 | |
K型熱偶饋通相關配件 | ||
品名 | 型號 | |
真空端連接器 | 雙端（連接器+插針+外殼） | MT121-DSCON-32CTS-TCK16-VAC |
單端（連接器+插針）或者僅用插針 | MT121-SPCON-32CTS-TCK16-VAC | |
插針（母針） | 正極(+)為鉻鎳合金(Chromel) | MT105-TCKPF-CR |
負極(-)為鎳鋁合金(Alumel) | MT105-TCKPF-AL | |
大氣端連接器 | 含正負極插針 | MT121-32CTS-TCK16-AIR |
