發布時間：2024-10-23 16:05:40 人氣：527
SMP微型同軸饋通專為空間有限和要求傳輸通路多的應用場景而設計。即使在DN16CF法蘭上，您也能輕松安裝4個雙端SMP饋通。該饋通具備 50 歐姆阻抗，工作頻率高達 12 GHz，經過更高阻尼后可達 14 GHz。同時，我們還提供多種配套的真空電纜，以滿足您的不同需求。
圖1：MT140-SMPD-XX-C16-4（CF16法蘭帶4個SMP雙端饋通）

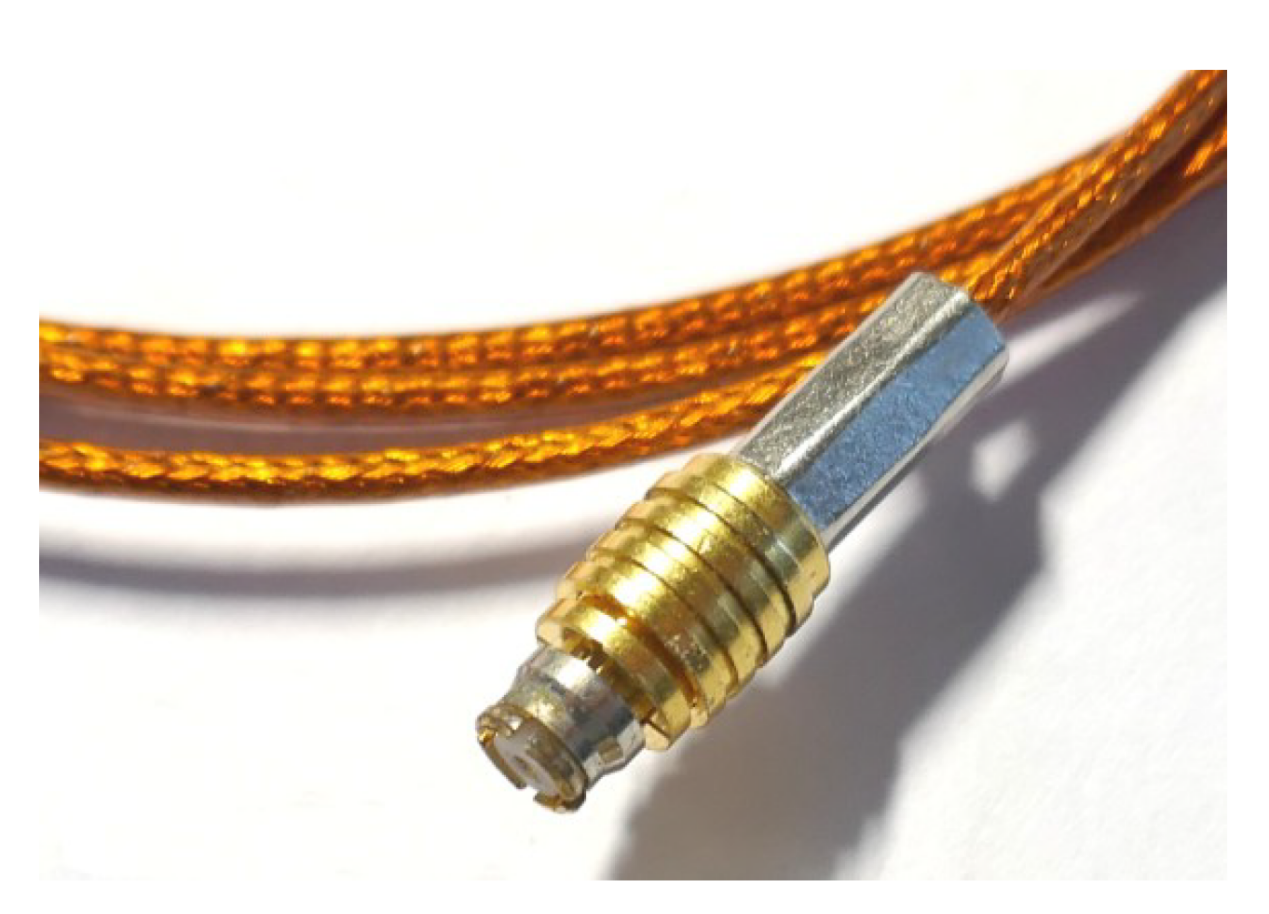

圖2：配套真空線纜（含匹配接頭）
我們的SMP饋通有兩種選擇：Limited Detent（LD）和Smooth Detent（SD），分別對應不同的插拔力需求。技術參數如下：
對于DN40CF法蘭，我們可提供標準數量1、2、4、8、12的SMP饋通，同時也可根據您的需求定制其他數量的饋通。以下設計方案可供參考。

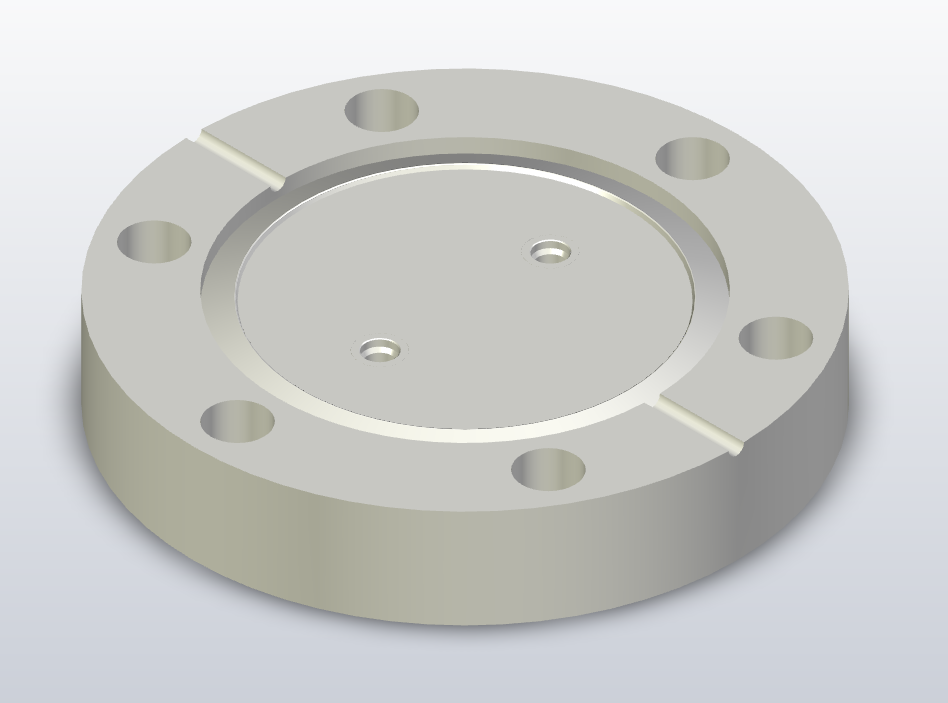

圖3：MT140-SMPD-SD-C40-2（CF35/40法蘭帶2個SMP雙端饋通）

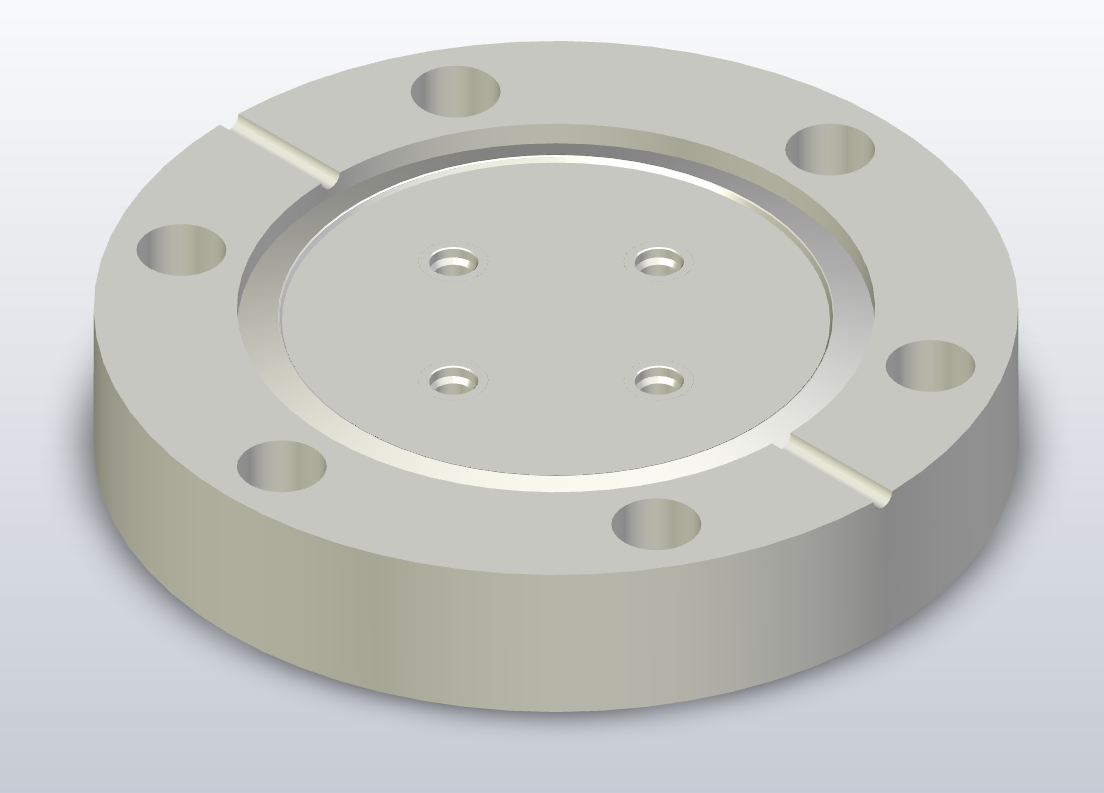

圖4：MT140-SMPD-SD-C40-4（CF35/40法蘭帶4個SMP雙端饋通）
圖5：MT140-SMPD-SD-C40-12（CF35/40法蘭帶12個SMP雙端饋通）

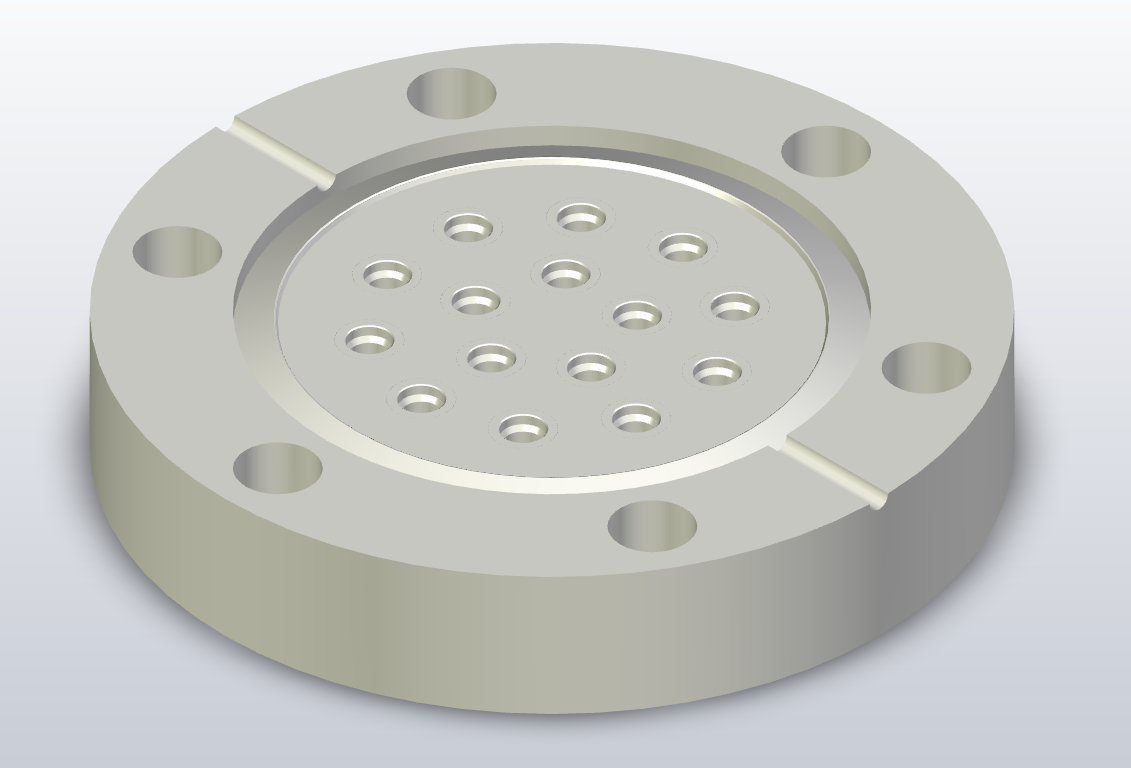

圖6：MT140-SMPD-SD-C40-15（CF35/40法蘭帶15個SMP雙端饋通）

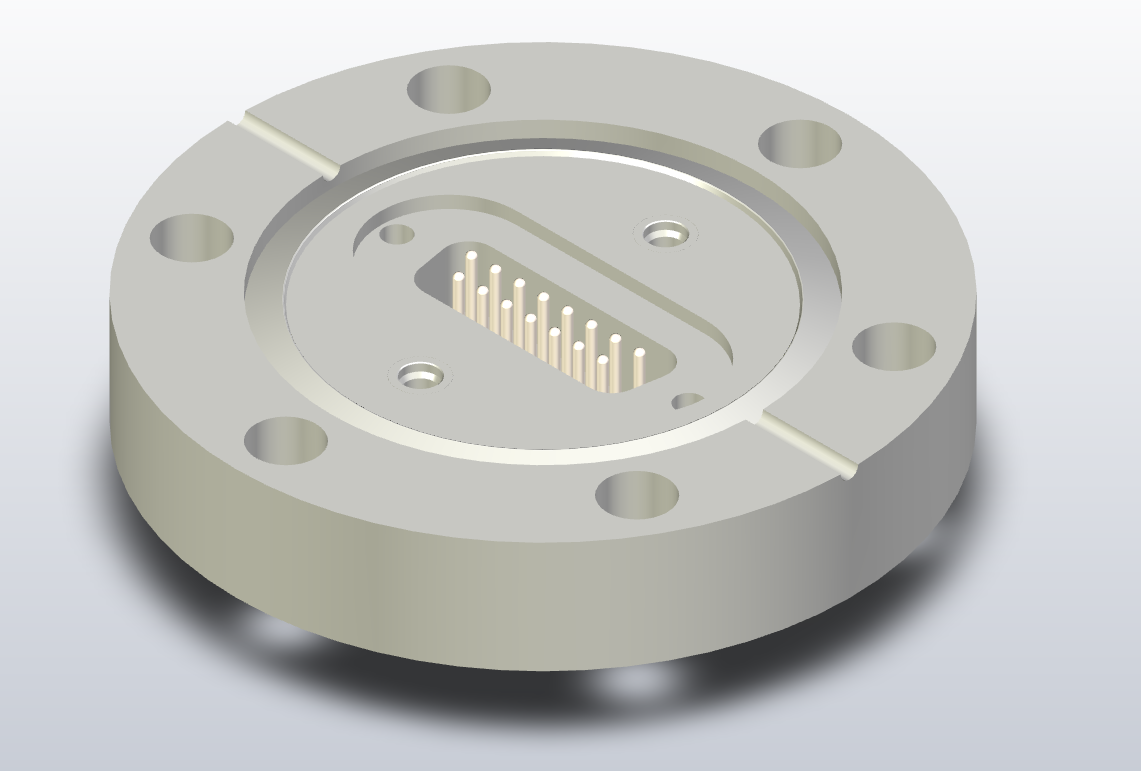

圖7：MT140-2SMPDSD-DB15-C40（CF35/40法蘭帶2個SMP雙端饋通和1個Sub-D15饋通）

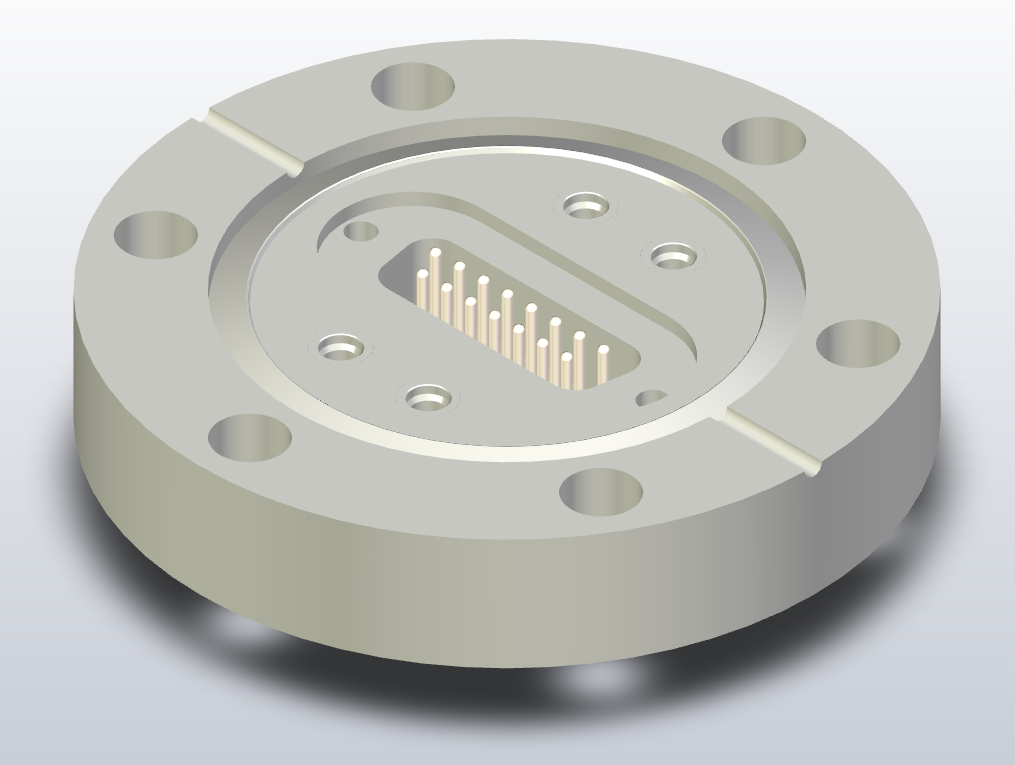

圖8：MT140-4SMPDSD-DB15-C40（CF35/40法蘭帶4個SMP雙端饋通和1個Sub-D15饋通）
圖9：MT140-6SMPDSD-DB15-C40（CF35/40法蘭帶6個SMP雙端饋通和1個Sub-D15饋通）
此外，我們還可以根據您的特殊要求提供定制服務，以滿足您對法蘭和饋通數量的具體要求。如果您對上述產品感興趣，歡迎您隨時聯系我們15301310116（微信同號）！
