隨著科學發展，光纖在真空環境中的應用越來越廣泛。通常需要通過光纖把信號從真空中傳輸出來，或者把“光”引入到真空腔體中。而在真空和大氣環境的連接處，需要通過光纖真空饋通來實現和維持真空腔體內外的真空差，同時保證信號的傳輸。
Allectra 高真空光纖真空饋通常見分類主要有三類：
1.階躍型光纖（The Step Index Fibres）：通常用于光照明、激發或者加熱，如光譜學應用。光纖外徑為400或600微米。
2.漸變型光纖（The Graded Index Fibres）：該光纖為典型的數據傳輸光纖，信號失真度小。
3.單模光纖（The Single Mode Types）：該光纖直徑（6~9微米）比傳輸光的波長小，因此只有一條光路，信號失真度小。
上述漸變型光纖和單模光纖的外徑為125微米。
高真空（HV）光纖耦合真空饋通
光纖耦合真空饋通簡單實用，一個饋通即可把信號導入/導出真空腔體。饋通兩端采用F-SMA接頭，O圈密封（Buna-N O Ring / Viton O-Ring），真空度可達10-8mbar。芯徑可選200/400/600μm，法蘭可選KF、CF或定制法蘭。

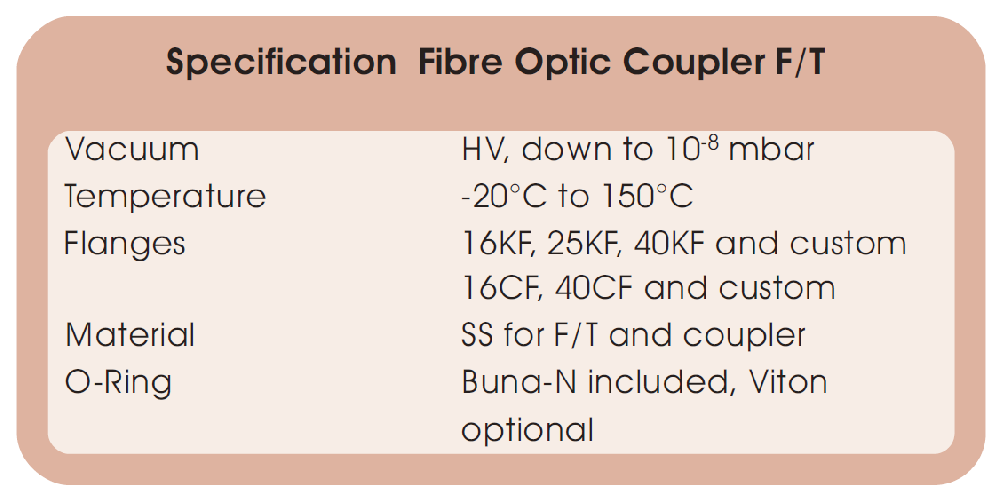

圖1：高真空光纖耦合真空饋通的技術參數

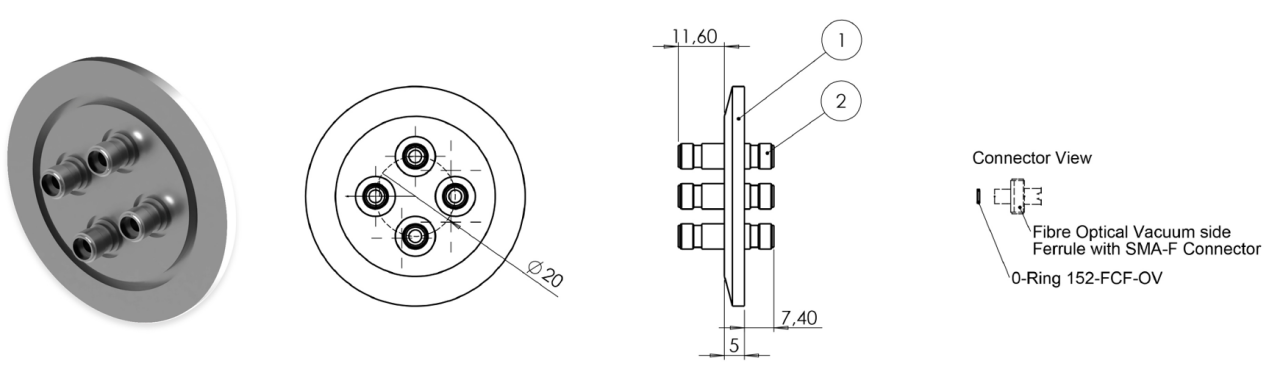

圖2：高真空光纖耦合真空饋通（DN40KF法蘭/O圈密封/4芯）

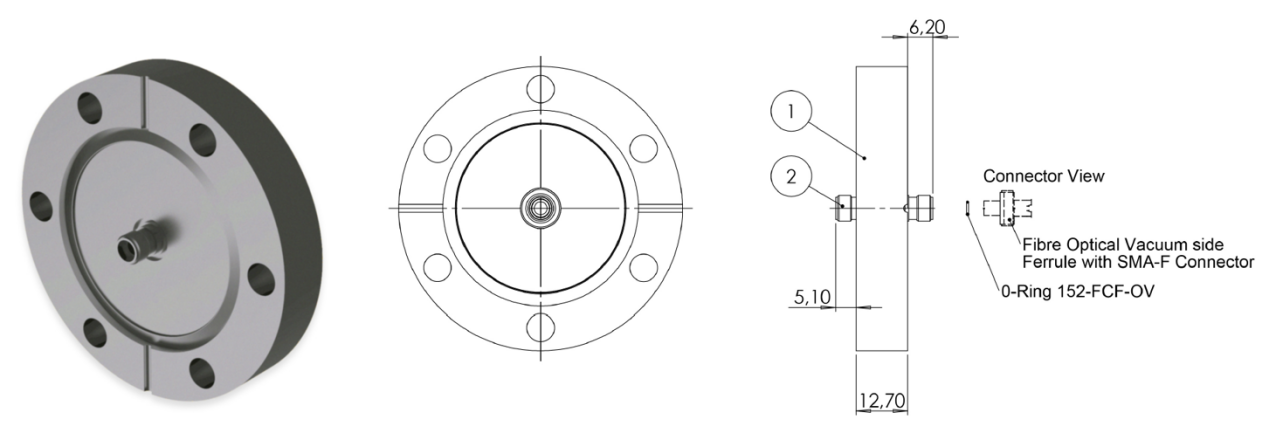

圖3：高真空光纖耦合真空饋通（DN40CF法蘭/O圈密封/單芯）
（注：CF40法蘭可容納4個光纖耦合真空饋通）

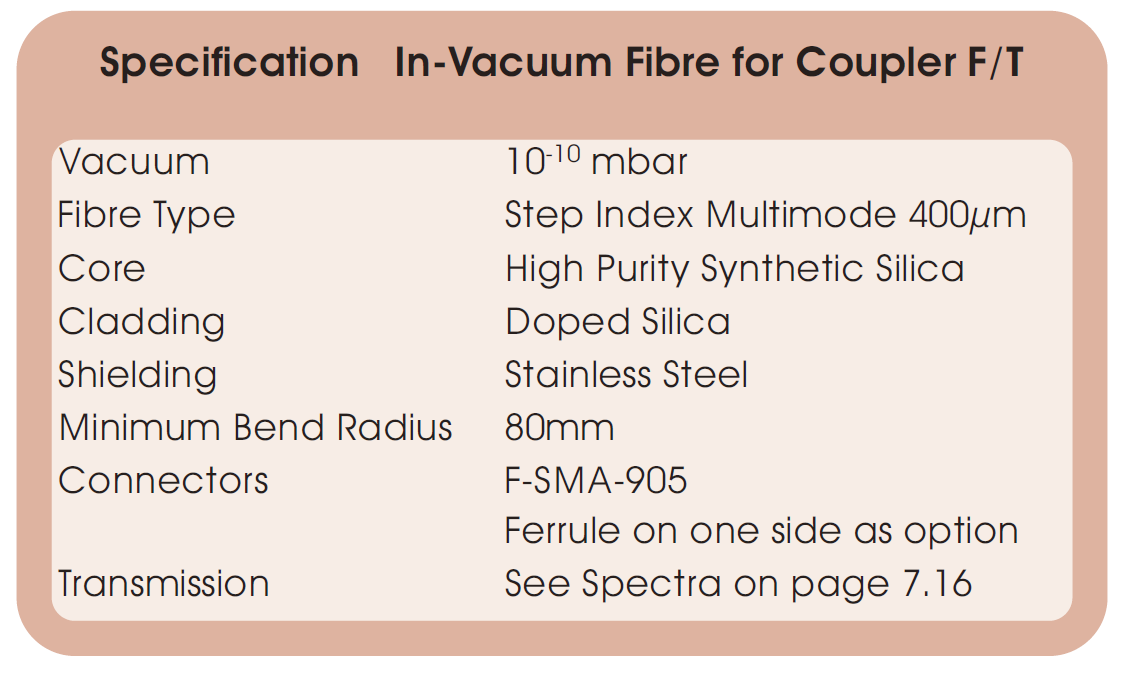

圖4：真空內光纖的基本技術參數

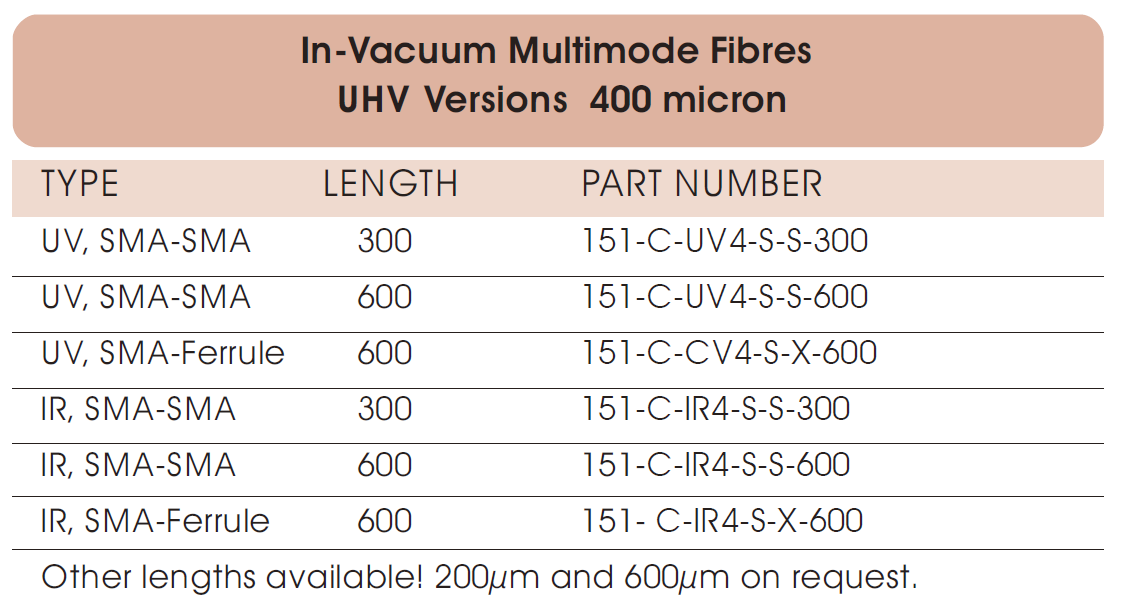

圖5：真空內光纖選型

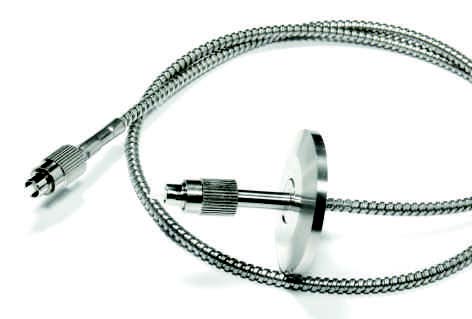

圖6：真空內光纖實物圖（F-SMA接頭/不銹鋼屏蔽層）
以上就是北京麥迪森科技有限公司提供的Allectra 高真空光纖真空饋通常見分類，更多產品及定制服務歡迎咨詢15301310116（微信同號）。
