本站提供CM圓微型饋通、Sub-D饋通、可焊接版饋通、BNC/MHV/SHV同軸饋通、高電壓饋通等多種型號真空電極及配件、線纜，型號齊全，如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）。
Allectra MS多路功率型真空饋通具有以下特點：
單路電流可選10A/23A/40A
提供螺口式插座
MS插座符合MIL-C-5015協議
真空內外兩側可選螺口式接頭
一、700V/10A型真空饋通
該型號采用直徑1.4mm的鋁材質作為導體，允許通過功率700V/10A，可選針數4/6/10/20/35。可提供焊接版，真空內外兩側可選螺口式接頭。

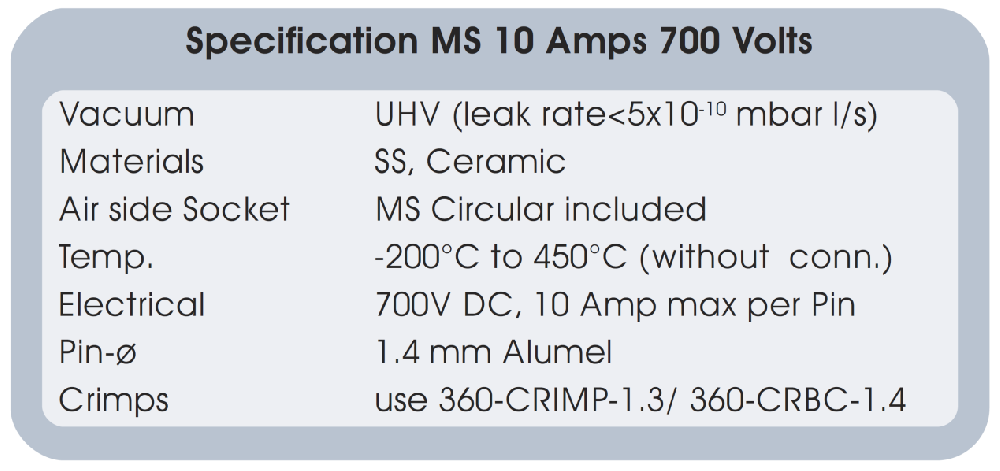

圖1：700V/10A多路功率型真空饋通的基本技術指標

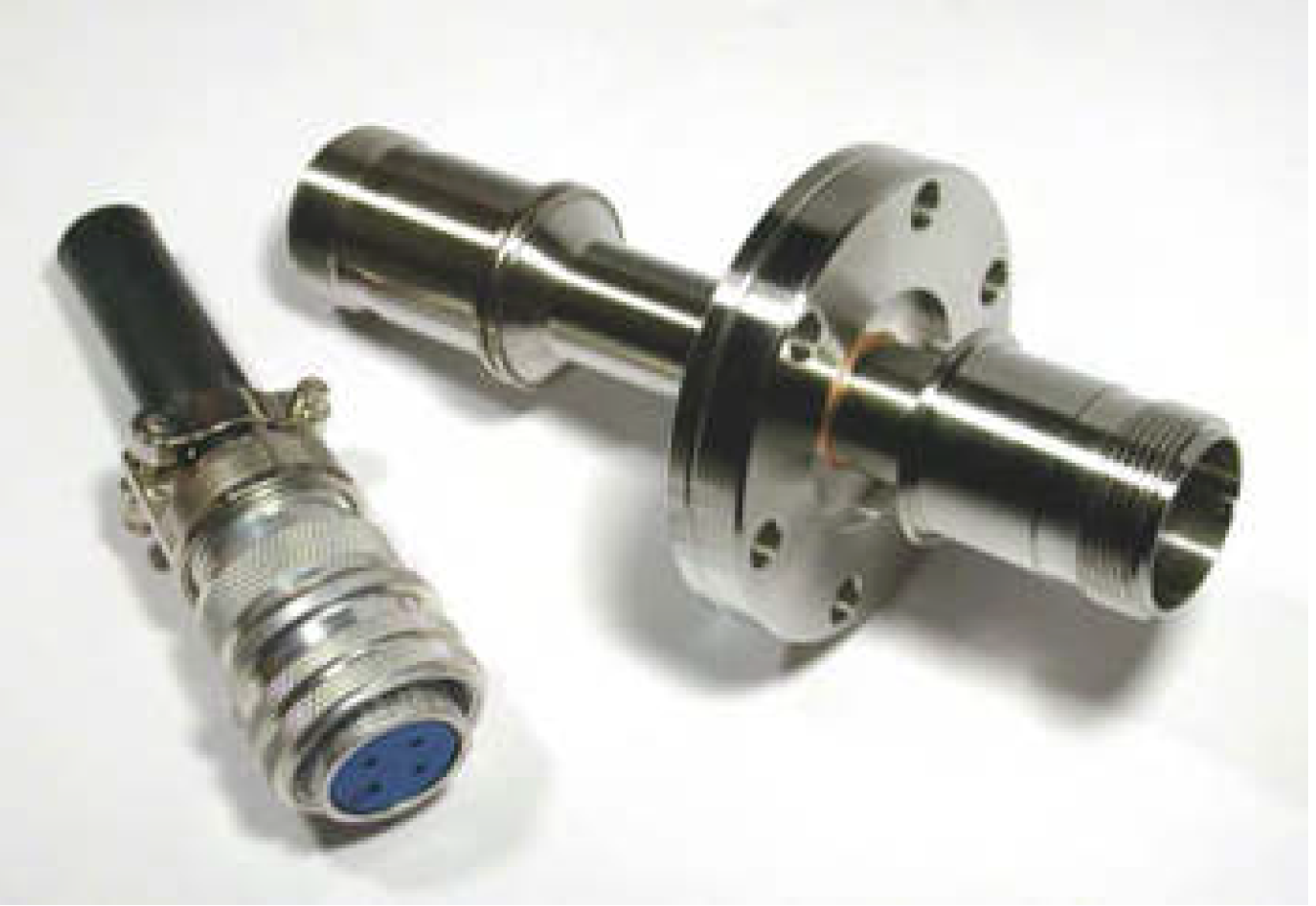

圖2：真空內外兩側螺口式接頭（CF35法蘭）

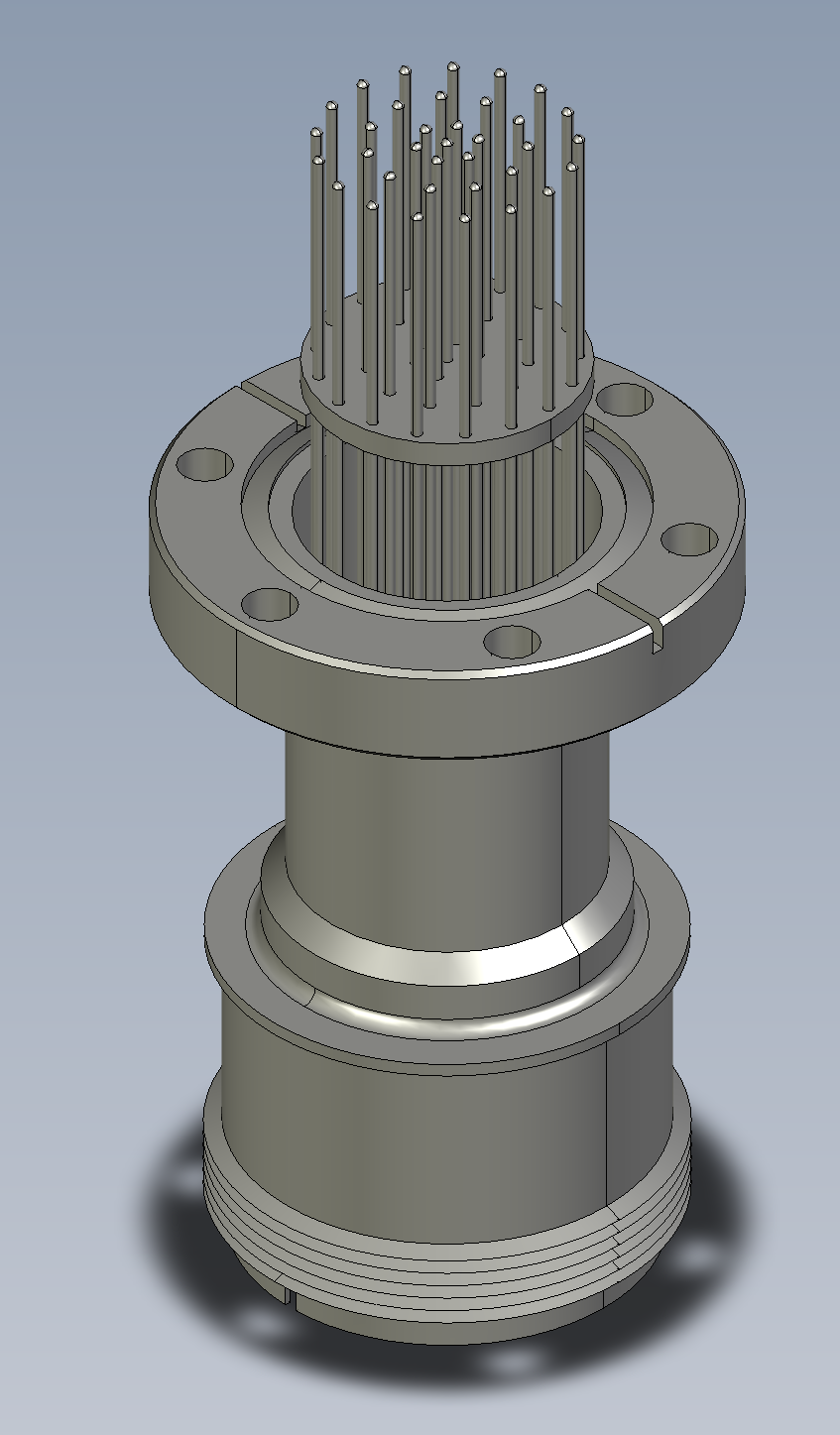

圖3：700V/10A多路功率型真空饋通（35針/CF35法蘭）
二、700V/23A型真空饋通
該型號采用直徑2.4mm的銅材質作為導體，允許通過功率700V/23A，可選針數2/3/4/5/6/7/8。也可提供鎳材質為導體的真空饋通，允許通過電流15A。

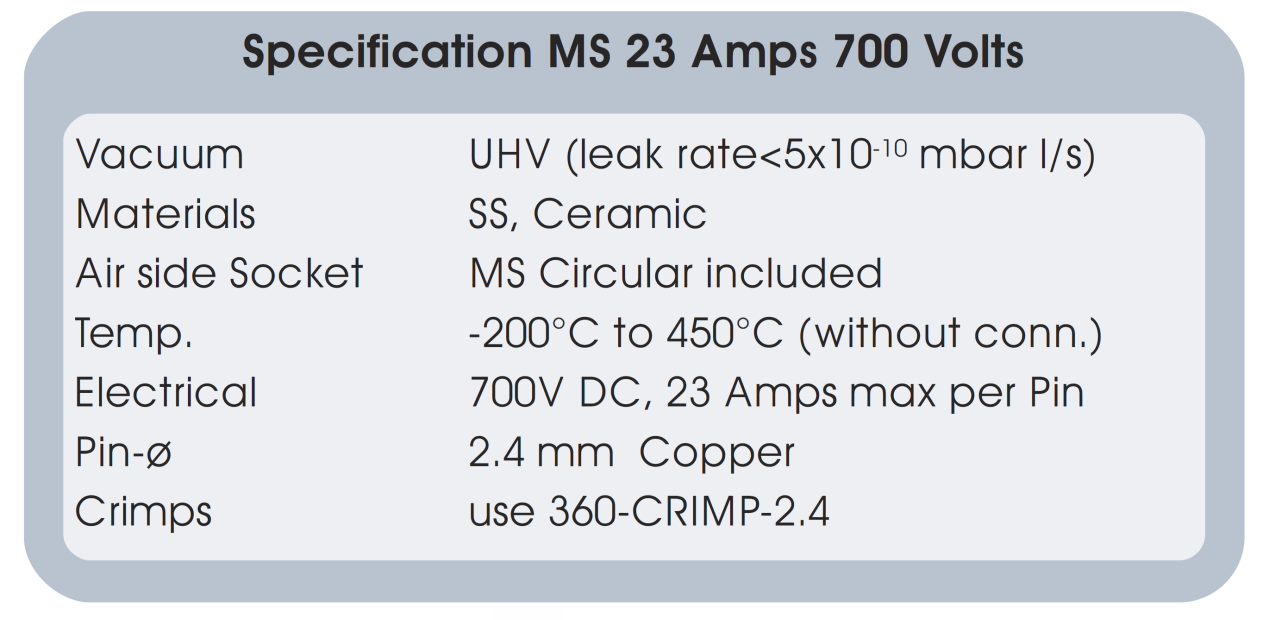

圖4：700V/23A多路功率型真空饋通的基本技術指標

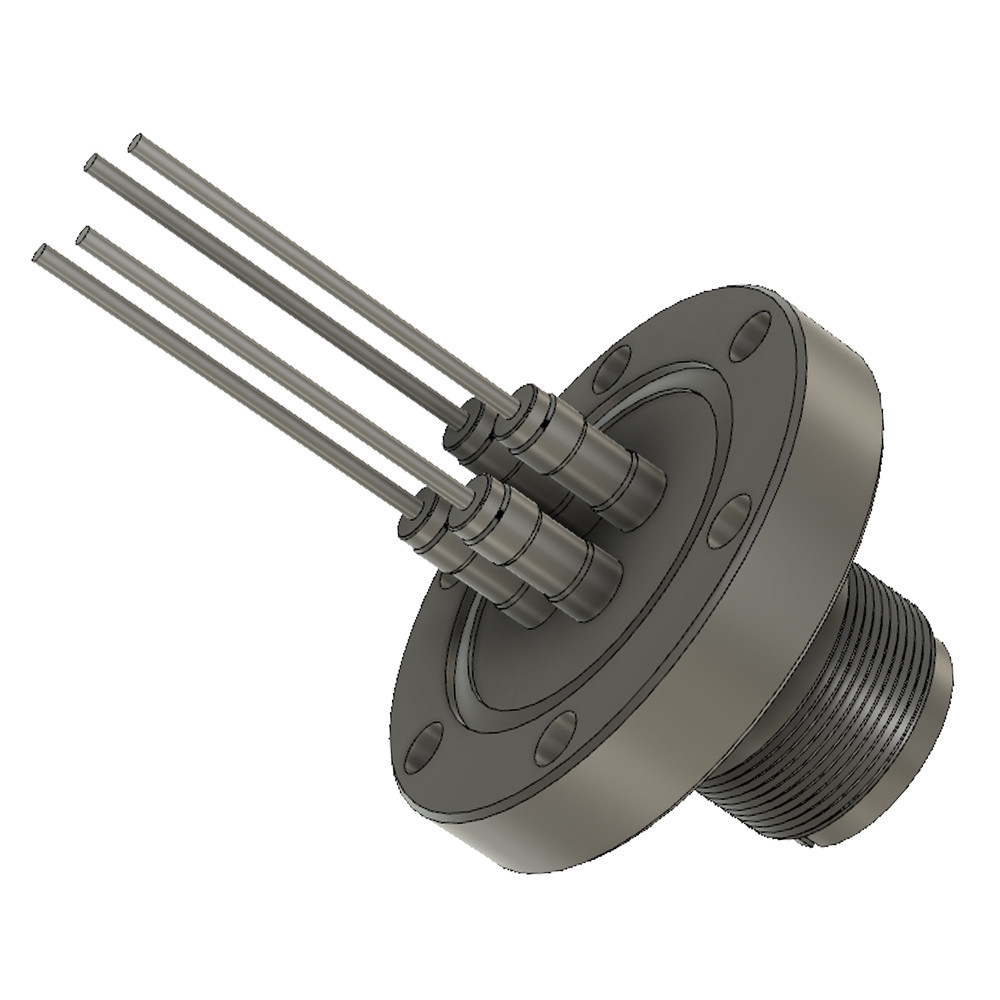

圖5：700V/23A多路功率型真空饋通（4芯/CF35法蘭）
三、700V/40A型真空饋通
該型號采用直徑3.6mm的鉬材質作為導體，允許通過功率700V/40A，可選針數2或4，可提供焊接版。也可選用鎳材質為導體的真空饋通，允許通過電流25A。

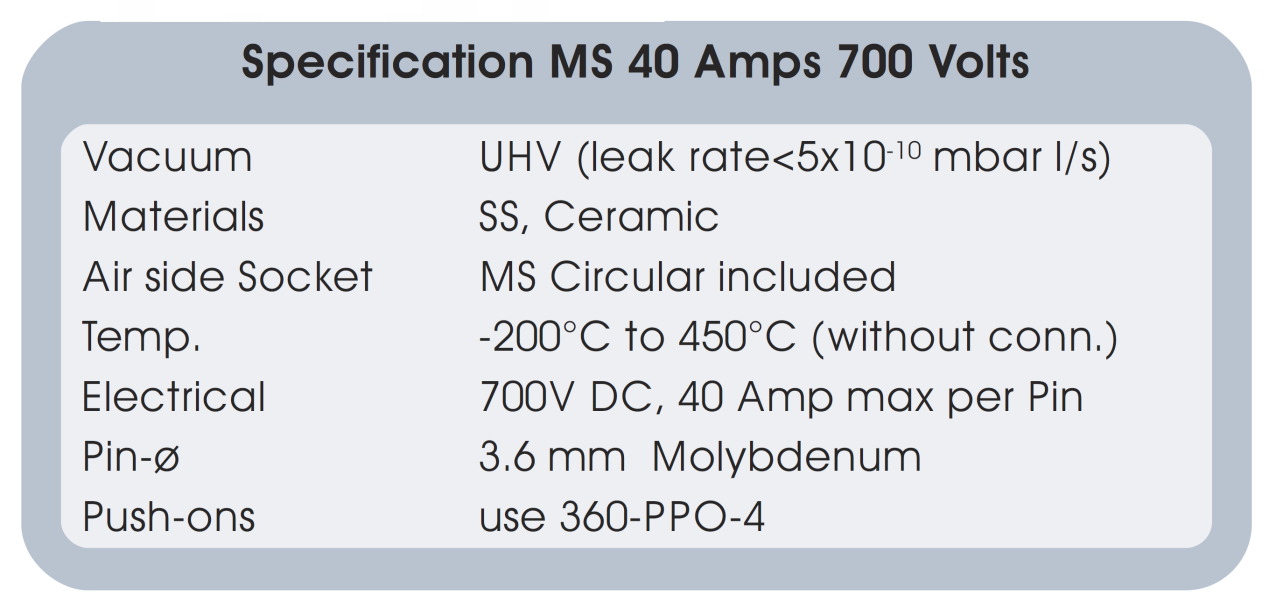

圖6：700V/40A多路功率型真空饋通的基本技術指標

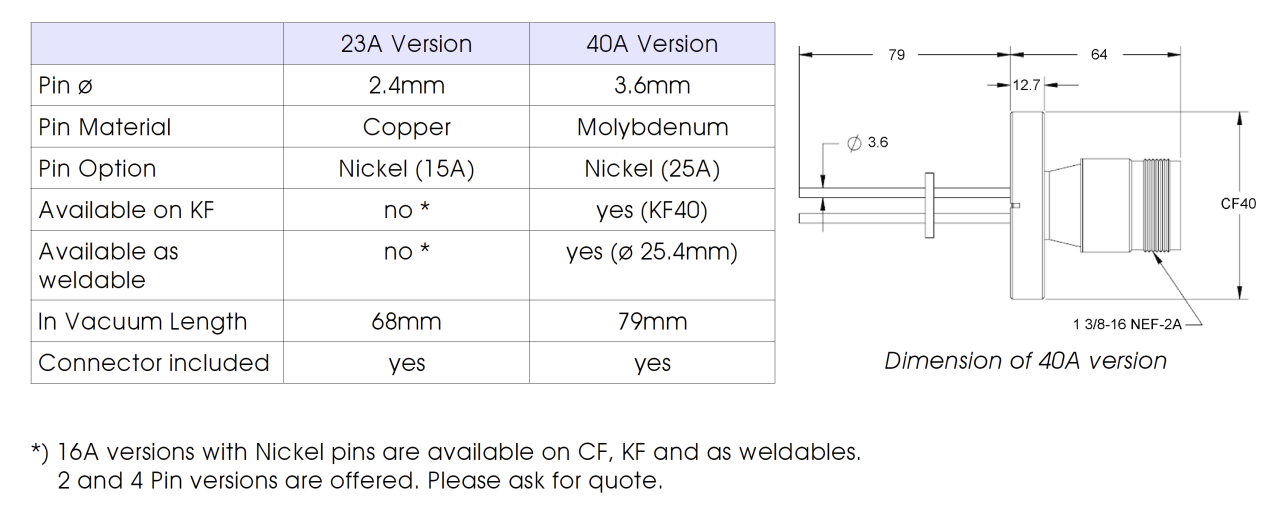

圖7：23A/40A饋通基本參數對比
四、12.5KV/7.5A型真空饋通
該型號采用直徑1.3mm的鉬材質作為導體，允許通過功率12.5KV/7.5A，可選針數2/4/7。

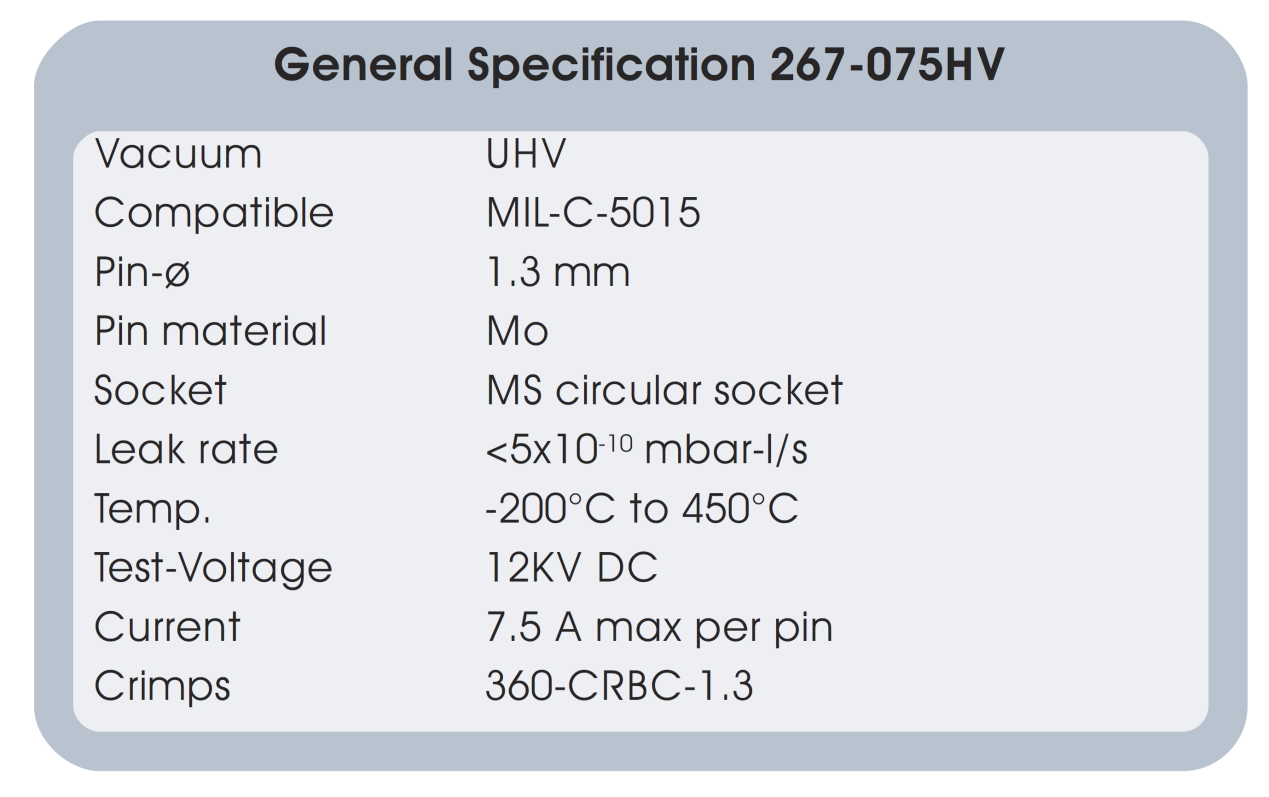

圖8：12.5KV/7.5A多路功率型真空饋通的基本技術指標

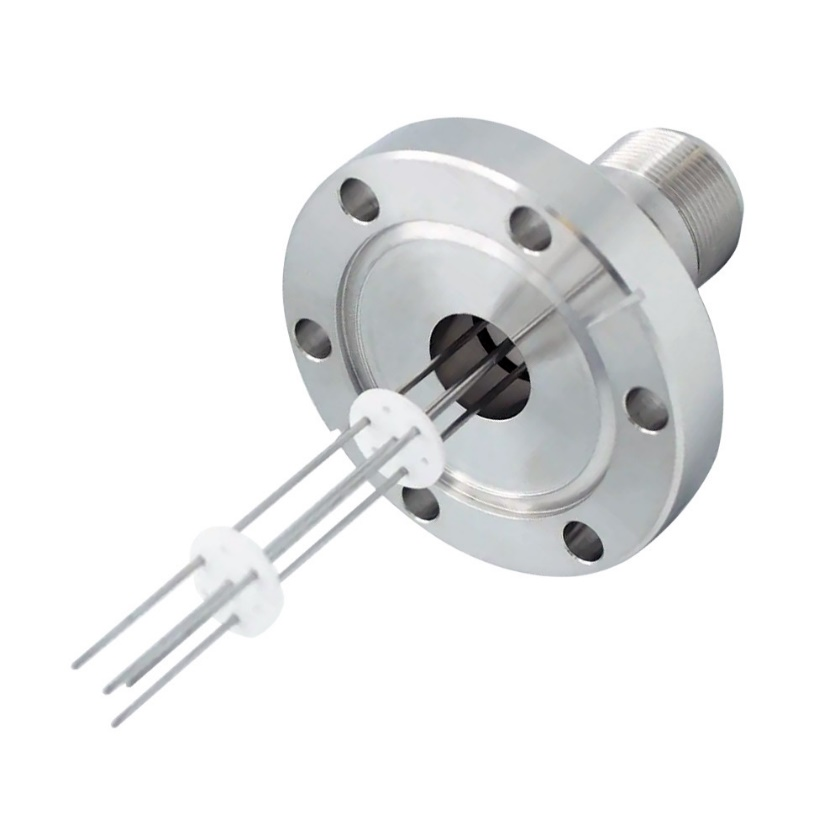

圖9：12.5KV/7.5A多路功率型真空饋通實物圖（CF35法蘭）

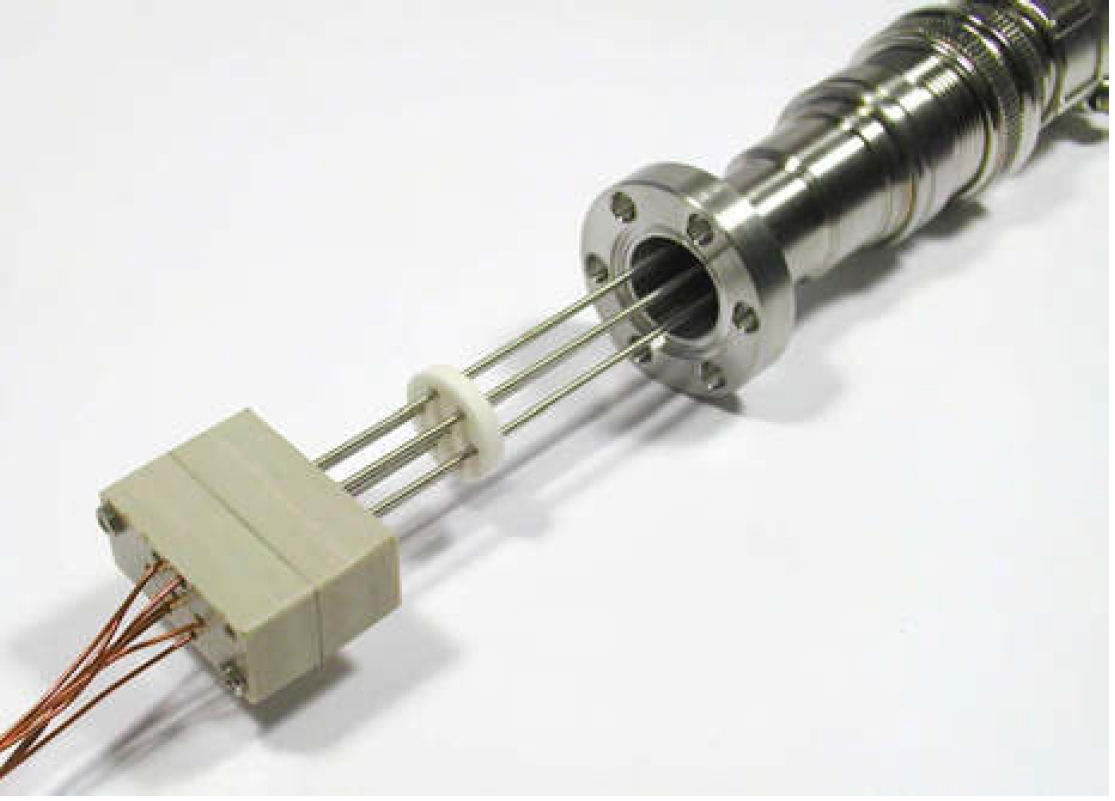

圖10：12.5KV/7.5A多路功率型真空饋通真空端接頭
以上就是北京麥迪森科技有限公司提供的Allectra MS多路功率型真空饋通 ，更多產品及定制服務歡迎咨詢15301310116（微信同號）。
