本站提供CM圓微型饋通、Sub-D饋通、可焊接版饋通、BNC/MHV/SHV同軸饋通、高電壓饋通等多種型號真空電極及配件、線纜，型號齊全，如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）。
Allectra SHV高壓同軸饋通（Safe High Voltage）專為提供安全的高壓輸送而設計（5KV, 6KV, 10KV，20KV），可根據不同的接頭類型和屏蔽方式分類。其中，5KV/10KV/20KV版本還可按照真空側的設計方式分為Recessed Ceramic和Exposed Ceramic。
一、5KV SHV同軸饋通
常見三種分類：
SHV 5KV RECESSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD
SHV 5KV EXPOSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD
SHV 5KV Coaxial DOUBLE SIDED - GROUNDED SHIELD

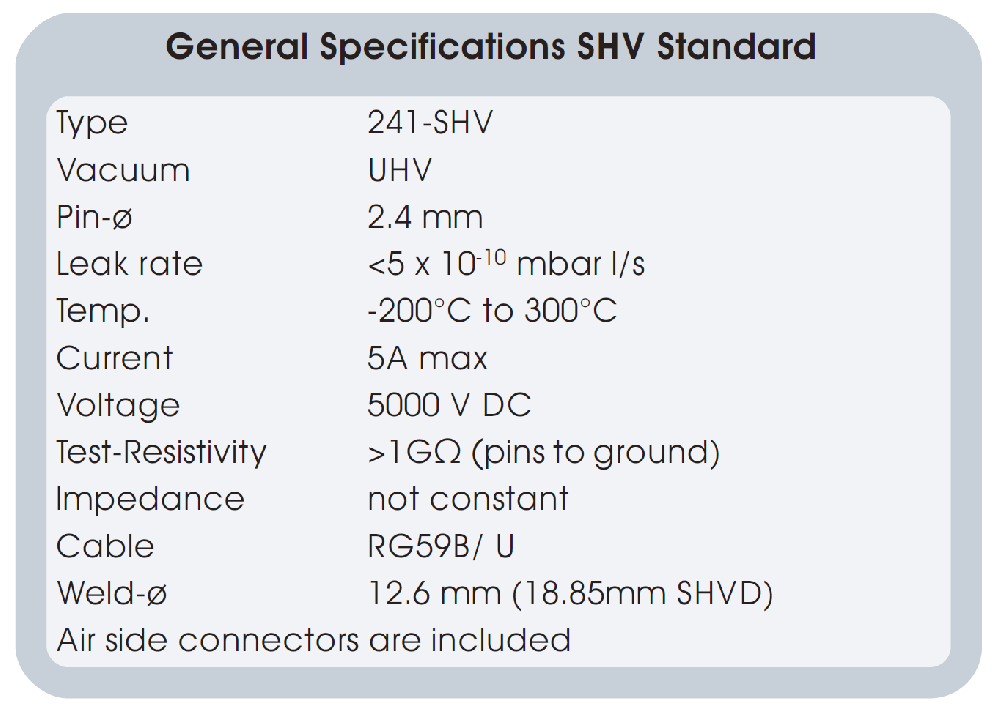

圖一：5KV SHV的基本技術指標

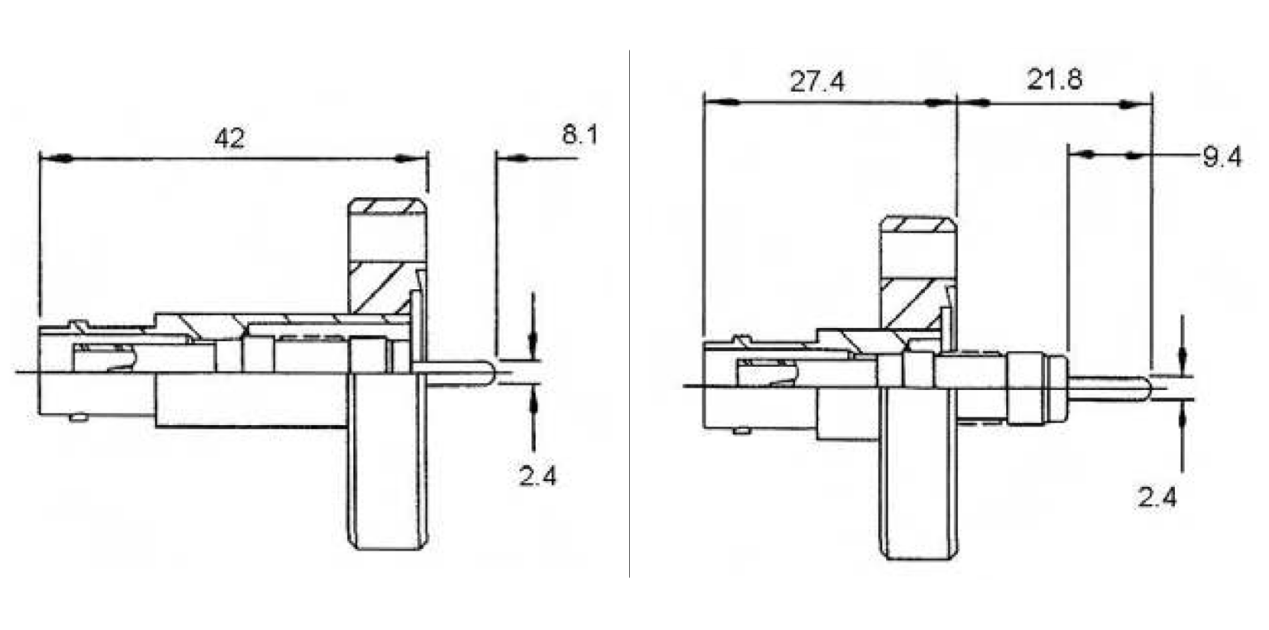

圖二：（左）241-SHV-C16 SHV 5KV RECESSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD（右）241-SHVE-C16 SHV 5KV EXPOSED type Coaxial SINGLE SIDED versions - GROUNDED SHIELD
圖三：241-SHVD-C16 SHV 5KV Coaxial DOUBLE SIDED - GROUNDED SHIELD
二、50Ω 6KV SHV50同軸饋通
此類特殊的多功能饋通具有50Ω阻抗和高電壓能力。主要根據真空內外側的接頭類型和接地屏蔽方式進行分類。
Single and Double Sided versions available
Grounded Shield and Floating Shield versions

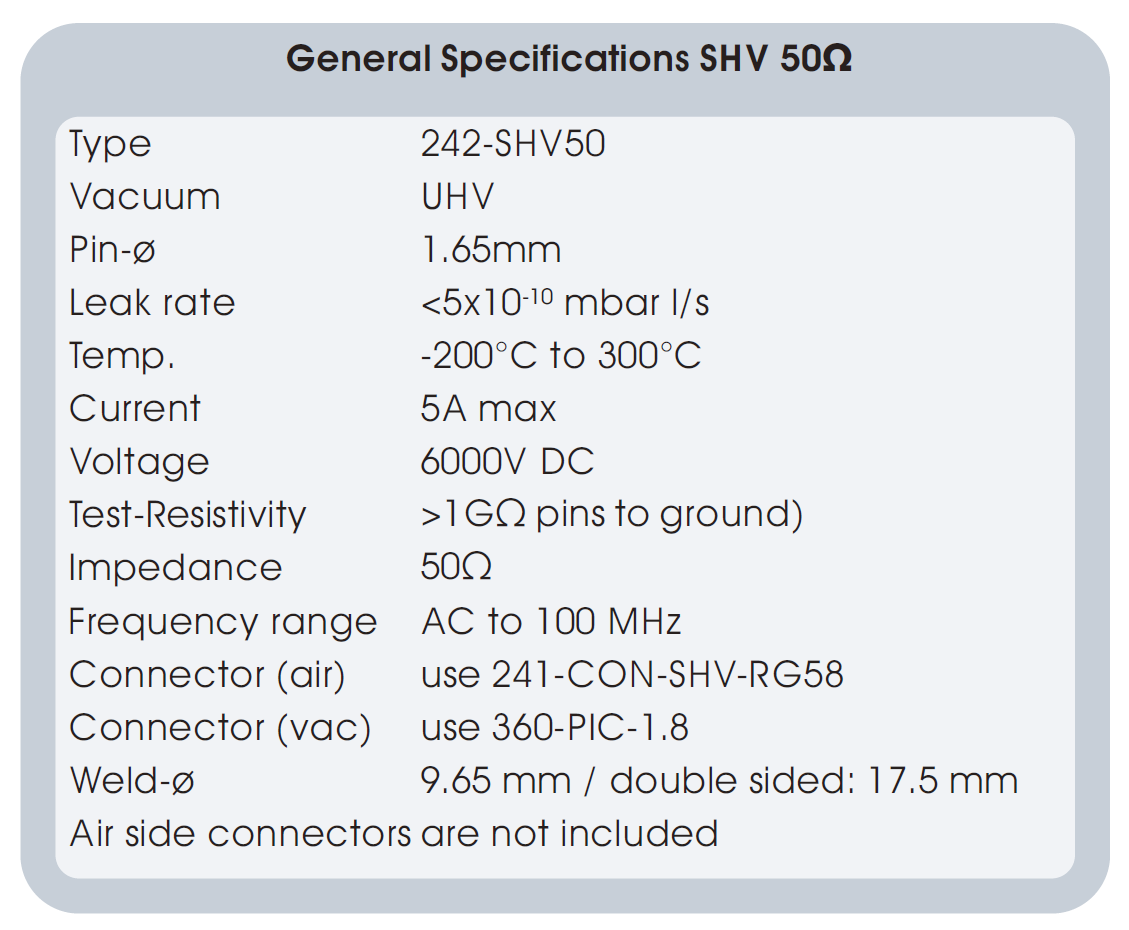

圖四：SHV50的基本技術指標

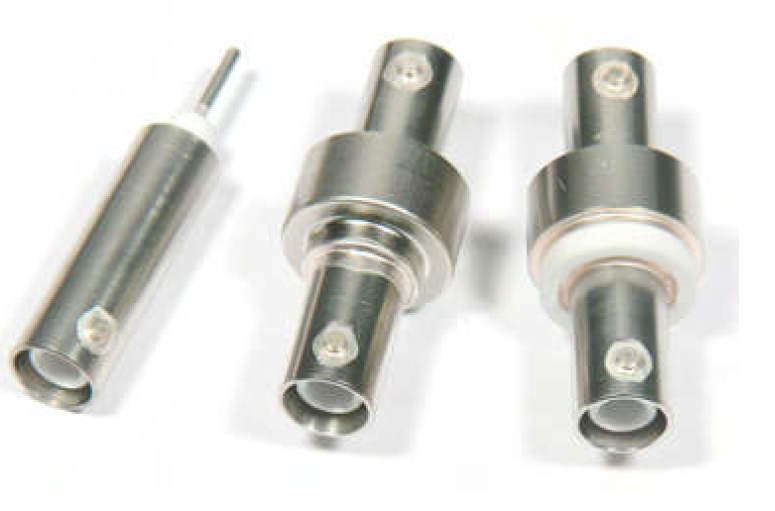

圖五：（左）SINGLE SIDED versions - GROUNDED SHIELD
（中）DOUBLE SIDED versions - GROUNDED SHIELD
（右）DOUBLE SIDED versions - FLOATING SHIELD

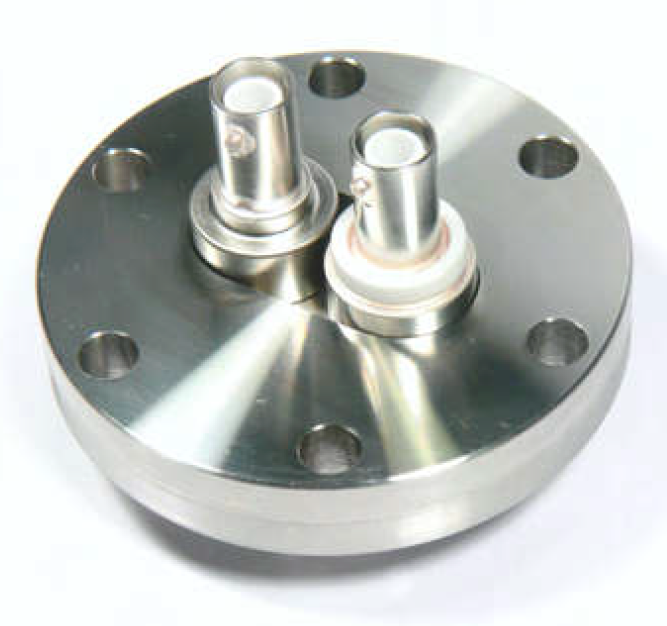

圖六：定制的SHV50 CF35法蘭饋通（左側為接地屏蔽Grounded SHV，右側為浮地屏蔽Floating SHV）
三、SHV10 & SHV20同軸饋通
SHV10 & SHV20饋通為超高壓真空饋通。
SHV10：饋通電壓可達10KV。
SHV20：饋通電壓可達到20KV。
SHV10 &SHV20饋通為單端接頭，接地屏蔽。根據真空側的設計方式可分為Recessed Ceramic和Exposed Ceramic（參考圖二）。

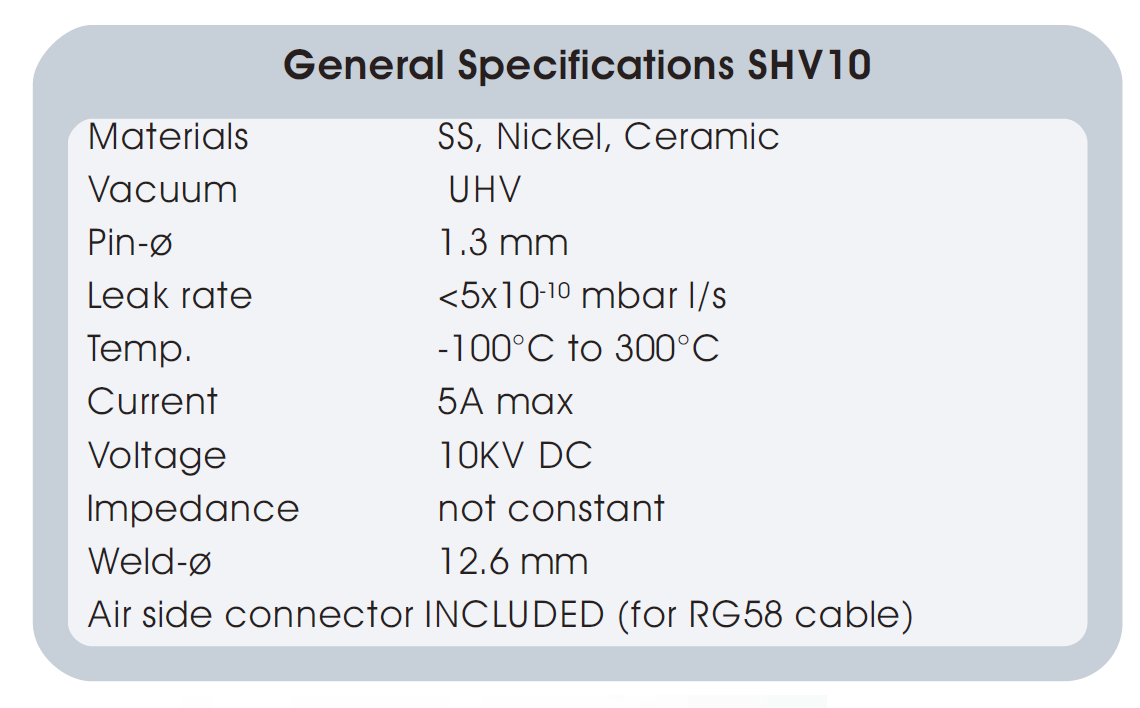

圖七：SHV10的基本技術指標
圖八：SHV20的基本技術指標

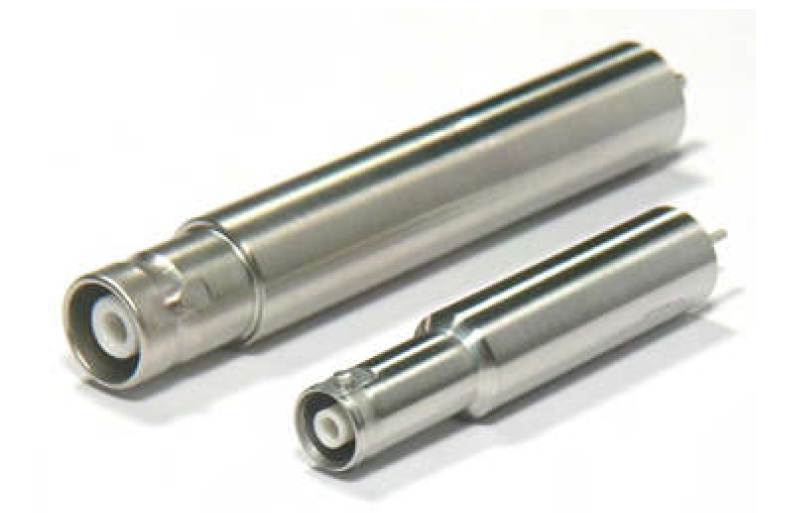

圖九：（上）SHV20實物圖；（下）SHV10實物圖
以上就是北京麥迪森科技有限公司提供的Allectra SHV高壓同軸饋通選型，更多產品及定制服務歡迎咨詢15301310116（微信同號）。
