本站提供CM圓微型饋通、Sub-D饋通、可焊接版饋通、同軸饋通、高電壓饋通等多種型號真空電極及配件，型號齊全，如本頁未找到您所需要的產品，請聯系我們15301310116（微信同號）。
Allectra CM圓形微型真空饋通接頭/線纜，如下：
圓形微型CM接頭
圓形微型CM真空內快接頭
圓形微型CM線纜
一、圓形微型CM接頭
PEEK材料真空端接頭：6針/12針/19針
不銹鋼真空端屏蔽殼
大氣端接頭：6針/12針/19針
大氣端90度轉角接頭

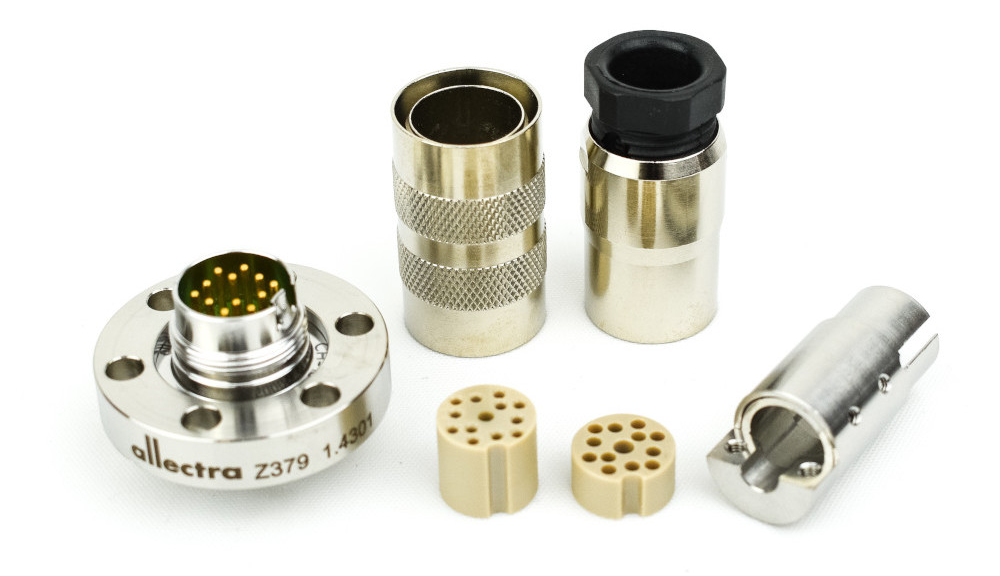

圖一：CF16法蘭真空饋通的全套配置（圖示12針，真空端接頭未裝配）
圖二：12針真空端接頭（尺寸、裝配方式、配件）

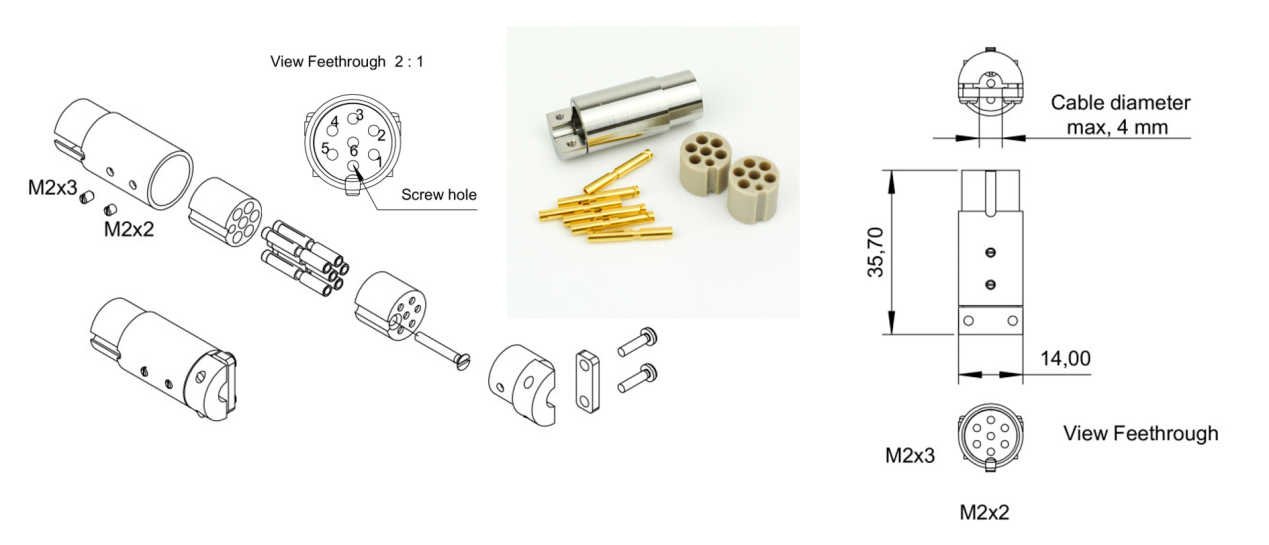

圖三：6針真空端接頭安裝方式（含金屬屏蔽殼）

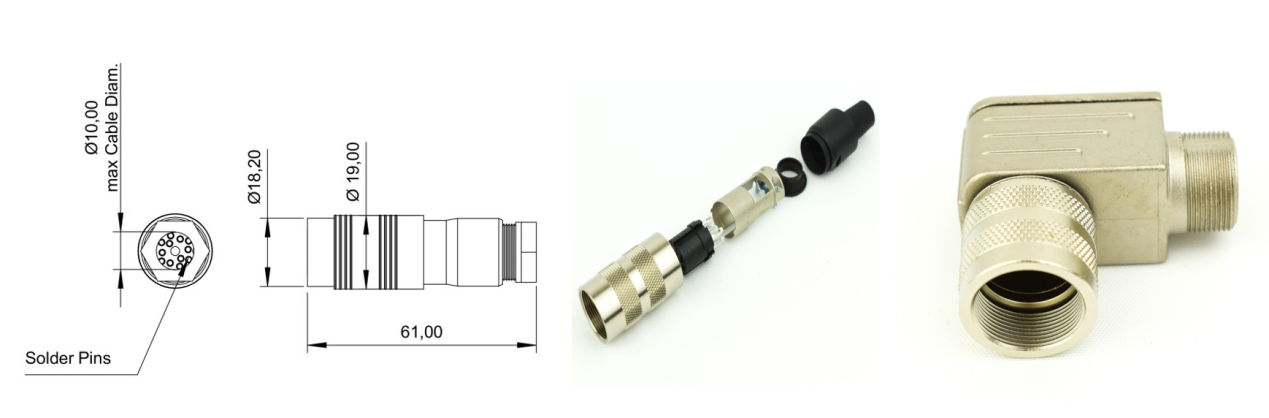

圖四：大氣端接頭
二、圓形微型CM真空內快接頭
我司提供6針真空內快接頭，可以方便進行真空內線纜的轉接，快速插拔，線纜延長，以及儀器連接等功能。

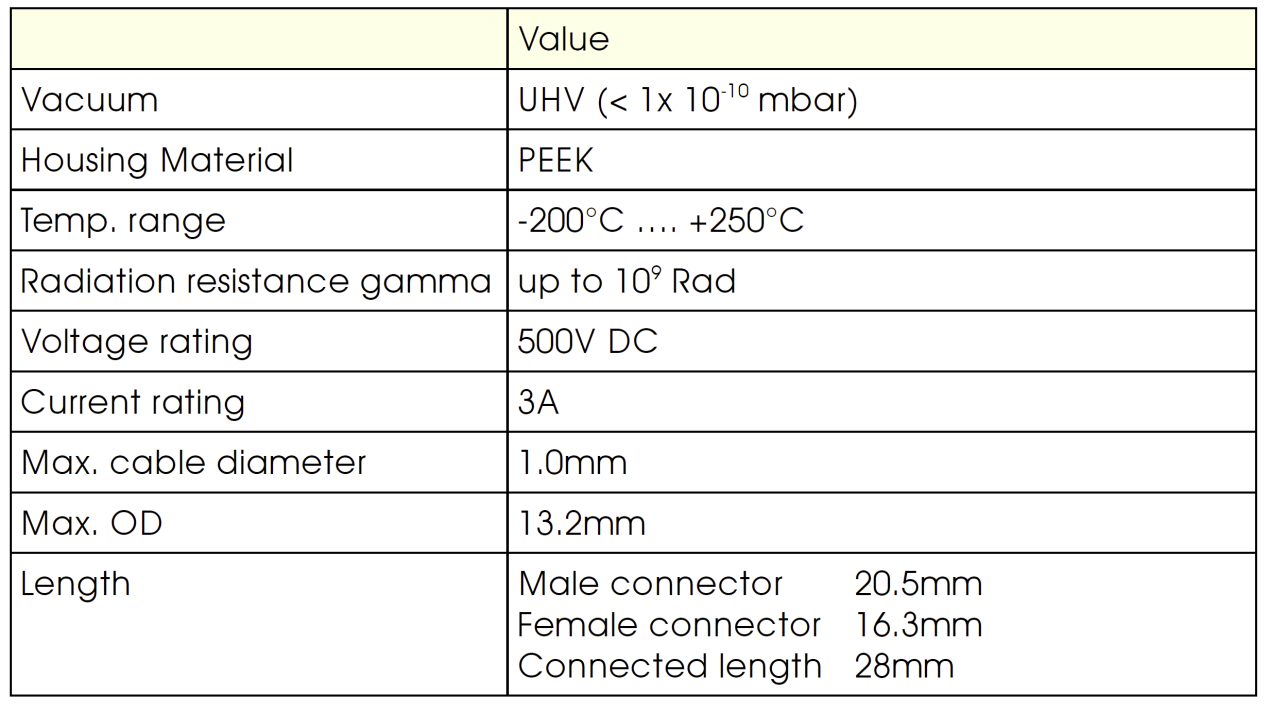

表1：CM真空內快接頭基本性能參數

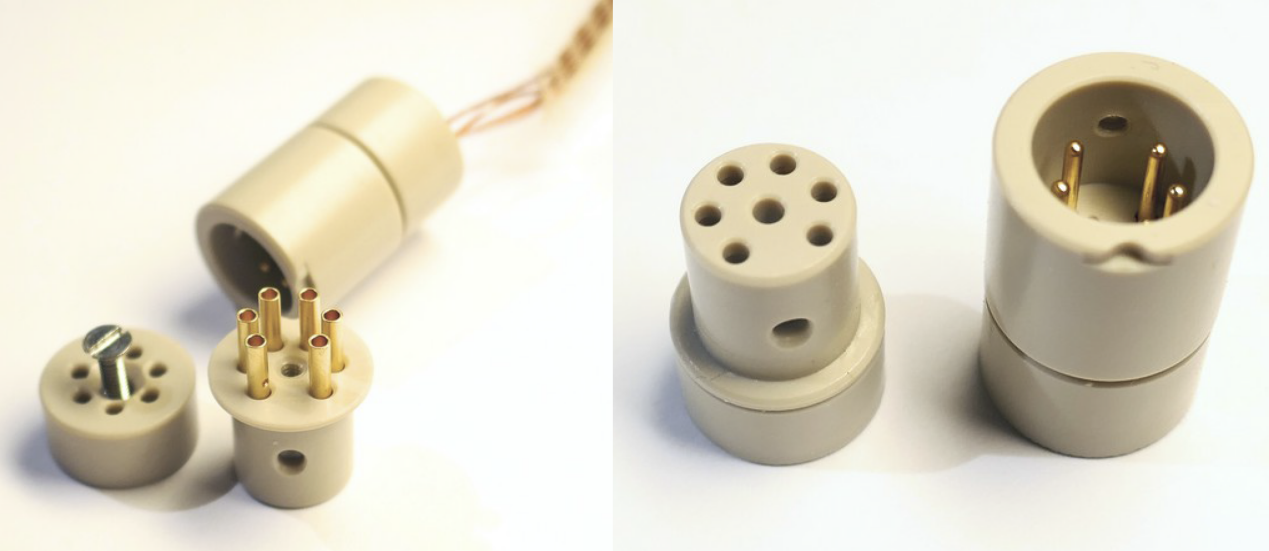

圖五：CM真空內快接頭實物圖
三、圓形微型CM線纜
CM真空饋通線纜采用Kapton絕緣，通常為KAPM系列真空線纜的組合（如6根KAPM線纜或者12根KAPM線纜），如圖七。線纜長度可以定制。

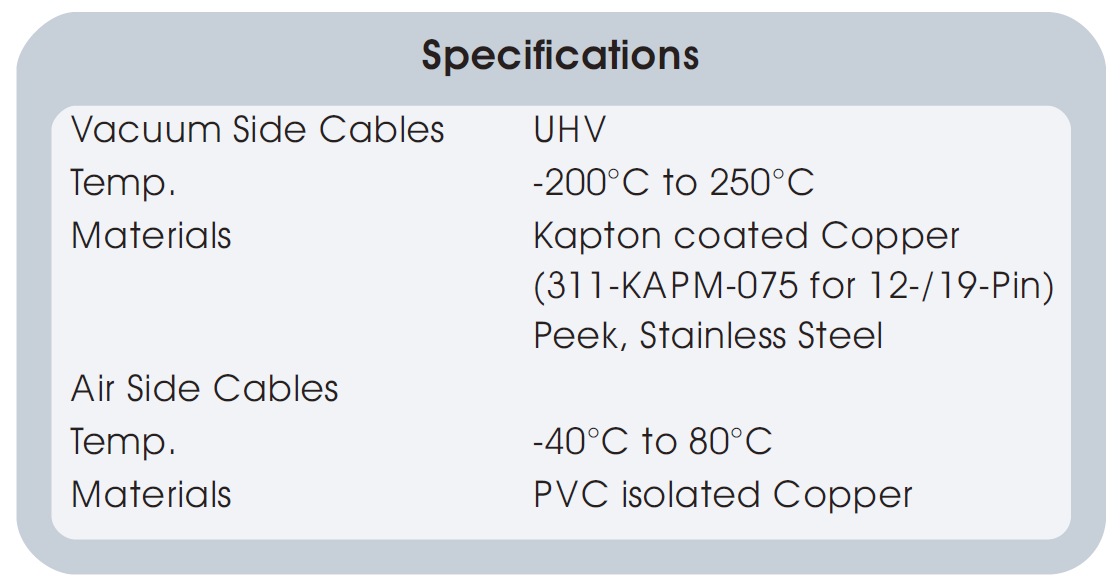

圖六：真空線纜和大氣端線纜的基本參數

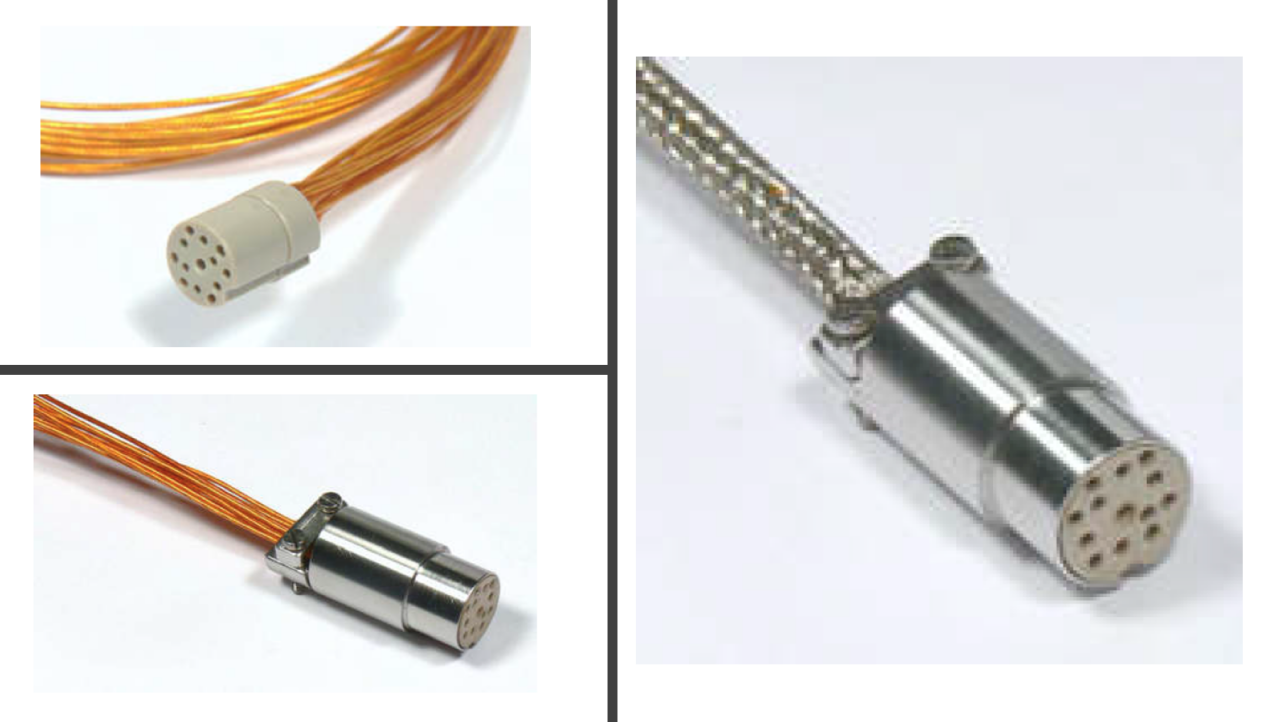

圖七：（左上）CM真空線纜；（左下）帶金屬屏蔽殼的CM真空線纜；（右）線纜外側增加一層braid屏蔽層

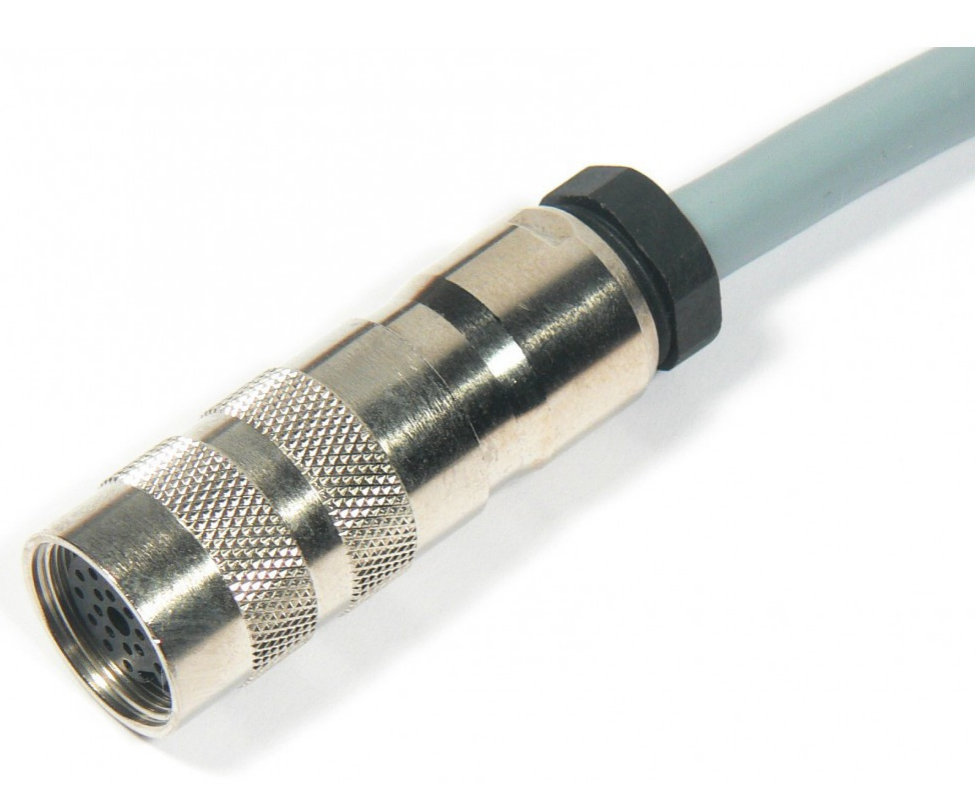

圖八：大氣端線纜
以上就是北京麥迪森科技有限公司提供的Allectra CM圓形微型真空饋通接頭/線纜，更多產品及定制服務歡迎咨詢15301310116（微信同號）。
